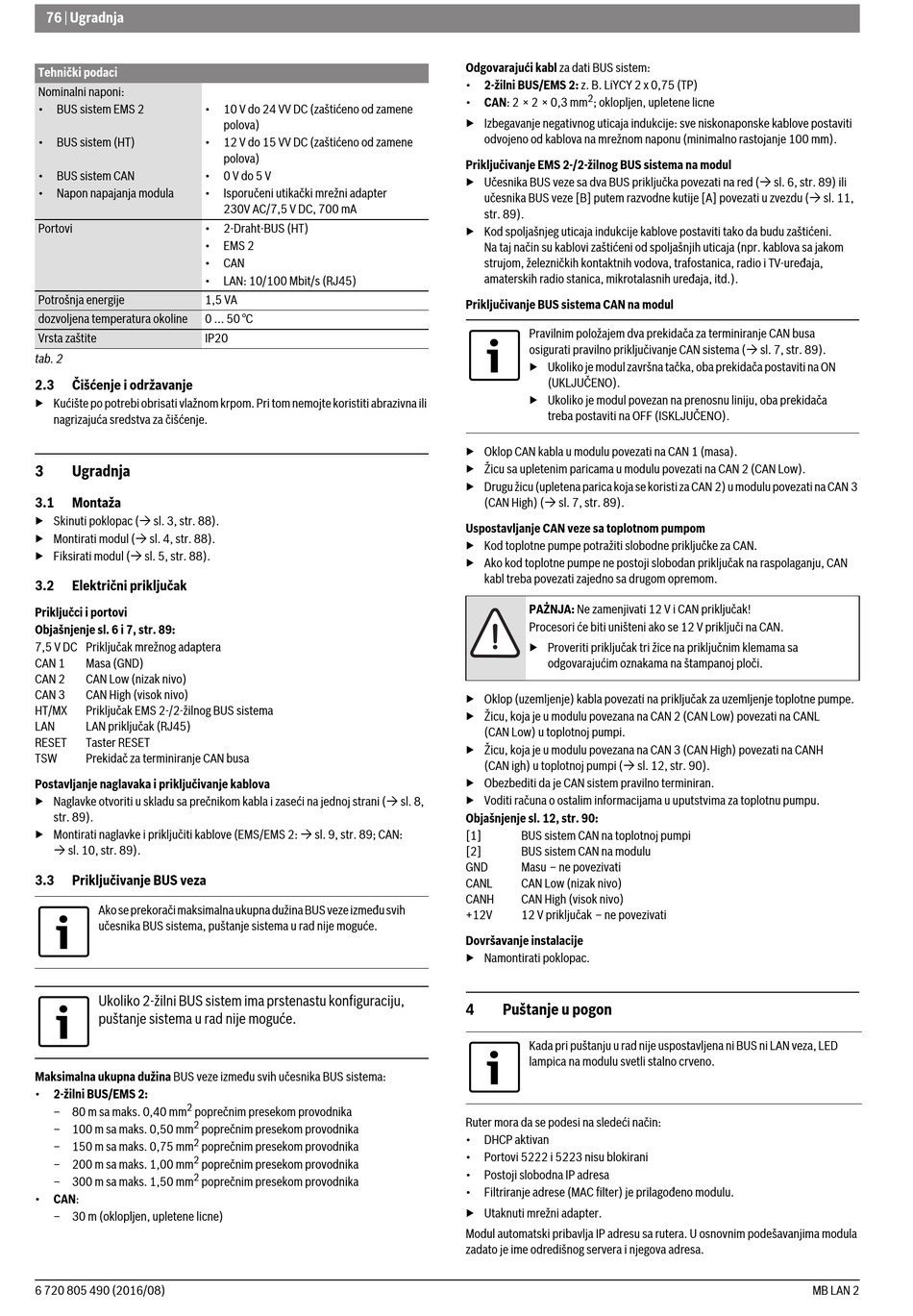

76 | Ugradnja
Tehnički podaci
Nominalni naponi:
• BUS sistem EMS 2 •
• BUS sistem (HT) •
• BUS sistem CAN •
• Napon napajanja modula •
Portovi •
•
•
•
Potrošnja energije 1,5 VA
dozvoljena temperatura okoline 0 ... 50 °C
Vrsta zaštite IP20
tab. 2
2.3 Čišćenje i održavanje
▶ Kućište po potrebi obrisati vlažnom krpom. Pri tom nemojte koristiti abrazivna ili
nagrizajuća sredstva za čišćenje.
3 Ugradnja
3.1 Montaža
▶ Skinuti poklopac ( sl. 3, str. 88).
▶ Montirati modul ( sl. 4, str. 88).
▶ Fiksirati modul ( sl. 5, str. 88).
3.2 Električni priključak
Priključci i portovi
Objašnjenje sl. 6 i 7, str. 89:
7,5 V DC Priključak mrežnog adaptera
CAN 1 Masa (GND)
CAN 2 CAN Low (nizak nivo)
CAN 3 CAN High (visok nivo)
HT/MX Priključak EMS 2-/2-žilnog BUS sistema
LAN LAN priključak (RJ45)
RESET Taster RESET
TSW Prekidač za terminiranje CAN busa
Postavljanje naglavaka i priključivanje kablova
▶ Naglavke otvoriti u skladu sa prečnikom kabla i zaseći na jednoj strani ( sl. 8,
str. 89).
▶ Montirati naglavke i priključiti kablove (EMS/EMS 2:  sl. 9, str. 89; CAN:
 sl. 10, str. 89).
3.3 Priključivanje BUS veza
Ako se prekorači maksimalna ukupna dužina BUS veze između svih
učesnika BUS sistema, puštanje sistema u rad nije moguće.
Ukoliko 2-žilni BUS sistem ima prstenastu konfiguraciju,
puštanje sistema u rad nije moguće.
Maksimalna ukupna dužina BUS veze između svih učesnika BUS sistema:
• 2-žilni BUS/EMS 2:
2
– 80 m sa maks. 0,40 mm poprečnim presekom provodnika
2
– 100 m sa maks. 0,50 mm poprečnim presekom provodnika
2
– 150 m sa maks. 0,75 mm poprečnim presekom provodnika
2
– 200 m sa maks. 1,00 mm poprečnim presekom provodnika
2
– 300 m sa maks. 1,50 mm poprečnim presekom provodnika
• CAN:
– 30 m (oklopljen, upletene licne)
6 720 805 490 (2016/08)
10 V do 24 VV DC (zaštićeno od zamene
polova)
12 V do 15 VV DC (zaštićeno od zamene
polova)
0 V do 5 V
Isporučeni utikački mrežni adapter
230V AC/7,5 V DC, 700 mA
2-Draht-BUS (HT)
EMS 2
CAN
LAN: 10/100 Mbit/s (RJ45)
Odgovarajući kabl za dati BUS sistem:
• 2-žilni BUS/EMS 2: z. B. LiYCY 2 x 0,75 (TP)
2
• CAN: 2 × 2 × 0,3 mm ; oklopljen, upletene licne
▶ Izbegavanje negativnog uticaja indukcije: sve niskonaponske kablove postaviti
odvojeno od kablova na mrežnom naponu (minimalno rastojanje 100 mm).
Priključivanje EMS 2-/2-žilnog BUS sistema na modul
▶ Učesnika BUS veze sa dva BUS priključka povezati na red ( sl. 6, str. 89) ili
učesnika BUS veze [B] putem razvodne kutije [A] povezati u zvezdu ( sl. 11,
str. 89).
▶ Kod spoljašnjeg uticaja indukcije kablove postaviti tako da budu zaštićeni.
Na taj način su kablovi zaštićeni od spoljašnjih uticaja (npr. kablova sa jakom
strujom, železničkih kontaktnih vodova, trafostanica, radio i TV-uređaja,
amaterskih radio stanica, mikrotalasnih uređaja, itd.).
Priključivanje BUS sistema CAN na modul
Pravilnim položajem dva prekidača za terminiranje CAN busa
osigurati pravilno priključivanje CAN sistema ( sl. 7, str. 89).
▶ Ukoliko je modul završna tačka, oba prekidača postaviti na ON
(UKLJUČENO).
▶ Ukoliko je modul povezan na prenosnu liniju, oba prekidača
treba postaviti na OFF (ISKLJUČENO).
▶ Oklop CAN kabla u modulu povezati na CAN 1 (masa).
▶ Žicu sa upletenim paricama u modulu povezati na CAN 2 (CAN Low).
▶ Drugu žicu (upletena parica koja se koristi za CAN 2) u modulu povezati na CAN 3
(CAN High) ( sl. 7, str. 89).
Uspostavljanje CAN veze sa toplotnom pumpom
▶ Kod toplotne pumpe potražiti slobodne priključke za CAN.
▶ Ako kod toplotne pumpe ne postoji slobodan priključak na raspolaganju, CAN
kabl treba povezati zajedno sa drugom opremom.
PAŻNJA: Ne zamenjivati 12 V i CAN priključak!
Procesori će biti uništeni ako se 12 V priključi na CAN.
▶ Proveriti priključak tri žice na priključnim klemama sa
odgovarajućim oznakama na štampanoj ploči.
▶ Oklop (uzemljenje) kabla povezati na priključak za uzemljenje toplotne pumpe.
▶ Žicu, koja je u modulu povezana na CAN 2 (CAN Low) povezati na CANL
(CAN Low) u toplotnoj pumpi.
▶ Žicu, koja je u modulu povezana na CAN 3 (CAN High) povezati na CANH
(CAN igh) u toplotnoj pumpi ( sl. 12, str. 90).
▶ Obezbediti da je CAN sistem pravilno terminiran.
▶ Voditi računa o ostalim informacijama u uputstvima za toplotnu pumpu.
Objašnjenje sl. 12, str. 90:
[1] BUS sistem CAN na toplotnoj pumpi
[2] BUS sistem CAN na modulu
GND Masu – ne povezivati
CANL CAN Low (nizak nivo)
CANH CAN High (visok nivo)
+12V 12 V priključak – ne povezivati
Dovršavanje instalacije
▶ Namontirati poklopac.
4 Puštanje u pogon
Kada pri puštanju u rad nije uspostavljena ni BUS ni LAN veza, LED
lampica na modulu svetli stalno crveno.
Ruter mora da se podesi na sledeći način:
• DHCP aktivan
• Portovi 5222 i 5223 nisu blokirani
• Postoji slobodna IP adresa
• Filtriranje adrese (MAC filter) je prilagođeno modulu.
▶ Utaknuti mrežni adapter.
Modul automatski pribavlja IP adresu sa rutera. U osnovnim podešavanjima modula
zadato je ime odredišnog servera i njegova adresa.
MB LAN 2
