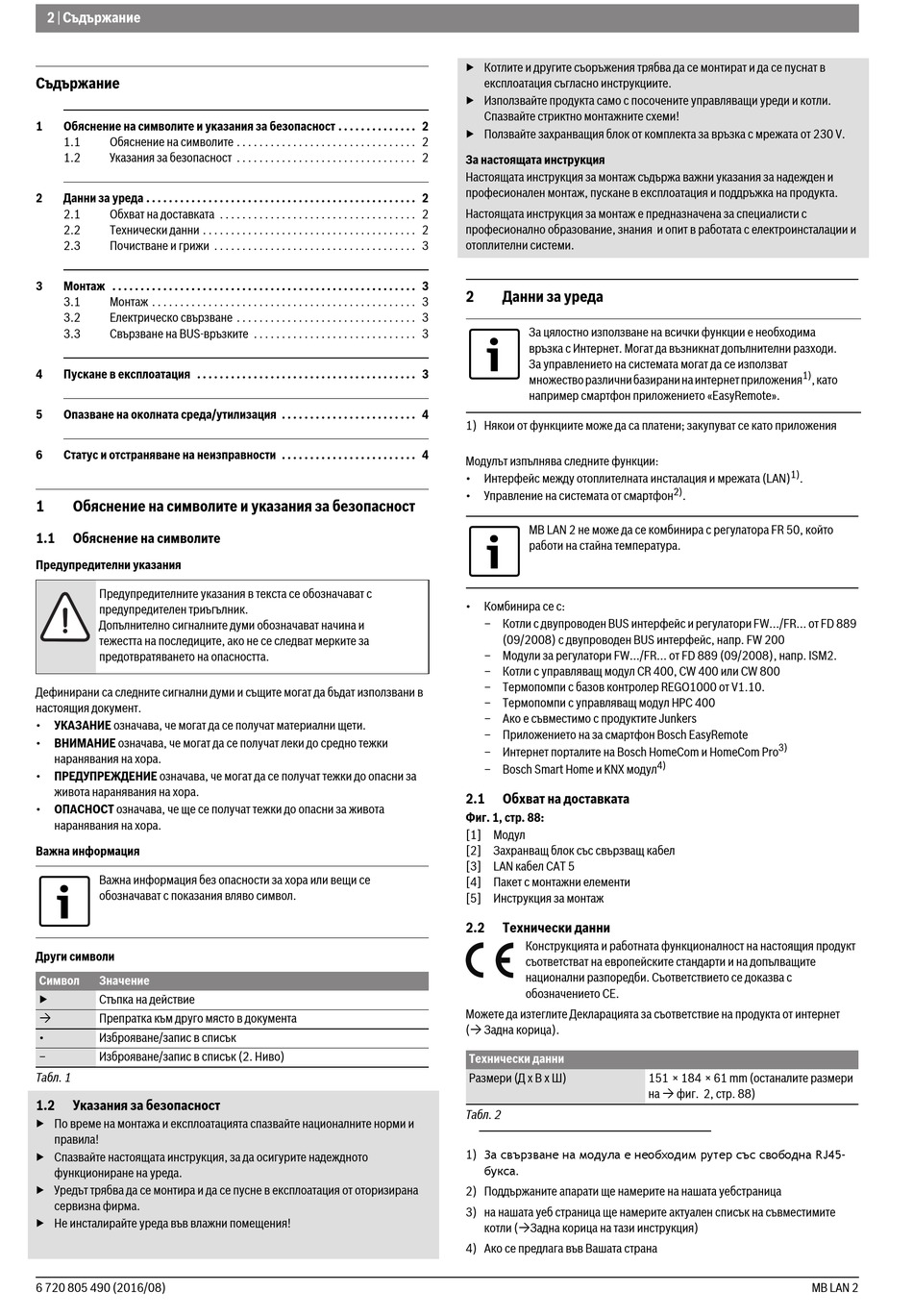

2 | Съдържание
Съдържание
1 Обяснение на символите и указания за безопасност . . . . . . . . . . . . . . 2
1.1 Обяснение на символите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Указания за безопасност . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2 Данни за уреда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.1 Обхват на доставката . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.2 Технически данни . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Почистване и грижи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.1 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.2 Електрическо свързване . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.3 Свързване на BUS-връзките . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4 Пускане в експлоатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5 Опазване на околната среда/утилизация . . . . . . . . . . . . . . . . . . . . . . . . 4
6 Статус и отстраняване на неизправности . . . . . . . . . . . . . . . . . . . . . . . . 4
1 Обяснение на символите и указания за безопасност
1.1 Обяснение на символите
Предупредителни указания
Предупредителните указания в текста се обозначават с
предупредителен триъгълник.
Допълнително сигналните думи обозначават начина и
тежестта на последиците, ако не се следват мерките за
предотвратяването на опасността.
Дефинирани са следните сигнални думи и същите могат да бъдат използвани в
настоящия документ.
• УКАЗАНИЕ означава, че могат да се получат материални щети.
• ВНИМАНИЕ означава, че могат да се получат леки до средно тежки
наранявания на хора.
• ПРЕДУПРЕЖДЕНИЕ означава, че могат да се получат тежки до опасни за
живота наранявания на хора.
• ОПАСНОСТ означава, че ще се получат тежки до опасни за живота
наранявания на хора.
Важна информация
Важна информация без опасности за хора или вещи се
обозначават с показания вляво символ.
Други символи
Символ Значение
▶ Стъпка на действие

Препратка към друго място в документа
• Изброяване/запис в списък
– Изброяване/запис в списък (2. Ниво)
Табл. 1
1.2 Указания за безопасност
▶ По време на монтажа и експлоатацията спазвайте националните норми и
правила!
▶ Спазвайте настоящата инструкция, за да осигурите надеждното
функциониране на уреда.
▶ Уредът трябва да се монтира и да се пусне в експлоатация от оторизирана
сервизна фирма.
▶ Не инсталирайте уреда във влажни помещения!
6 720 805 490 (2016/08)
▶ Котлите и другите съоръжения трябва да се монтират и да се пуснат в
експлоатация съгласно инструкциите.
▶ Използвайте продукта само с посочените управляващи уреди и котли.
Спазвайте стриктно монтажните схеми!
▶ Ползвайте захранващия блок от комплекта за връзка с мрежата от 230 V.
За настоящата инструкция
Настоящата инструкция за монтаж съдържа важни указания за надежден и
професионален монтаж, пускане в експлоатация и поддръжка на продукта.
Настоящата инструкция за монтаж е предназначена за специалисти с
професионално образование, знания и опит в работата с електроинсталации и
отоплителни системи.
2 Данни за уреда
За цялостно използване на всички функции е необходима
връзка с Интернет. Могат да възникнат допълнителни разходи.
За управлението на системата могат да се използват
множество различни базирани на интернет приложения
например смартфон приложението «EasyRemote».
1) Някои от функциите може да са платени; закупуват се като приложения
Модулът изпълнява следните функции:
• Интерфейс между отоплителната инсталация и мрежата (LAN)
• Управление на системата от смартфон
MB LAN 2 не може да се комбинира с регулатора FR 50, който
работи на стайна температура.
• Комбинира се с:
– Котли с двупроводен BUS интерфейс и регулатори FW.../FR... от FD 889
(09/2008) с двупроводен BUS интерфейс, напр. FW 200
– Модули за регулатори FW.../FR... от FD 889 (09/2008), напр. ISM2.
– Котли с управляващ модул CR 400, CW 400 или CW 800
– Термопомпи с базов контролер REGO1000 от V1.10.
– Термопомпи с управляващ модул HPC 400
– Ако е съвместимо с продуктите Junkers
– Приложението на за смартфон Bosch EasyRemote
– Интернет порталите на Bosch HomeCom и HomeCom Pro
– Bosch Smart Home и KNX модул
2.1 Обхват на доставката
Фиг. 1, стр. 88:
[1] Модул
[2] Захранващ блок със свързващ кабел
[3] LAN кабел CAT 5
[4] Пакет с монтажни елементи
[5] Инструкция за монтаж
2.2 Технически данни
Конструкцията и работната функционалност на настоящия продукт
съответстват на европейските стандарти и на допълващите
национални разпоредби. Съответствието се доказва с
обозначението CE.
Можете да изтеглите Декларацията за съответствие на продукта от интернет
( Задна корица).
Технически данни
Размери (Д х В х Ш)
Табл. 2
1) За свързване на модула е необходим рутер със свободна RJ45-
букса .
2) Поддържаните апарати ще намерите на нашата уебстраница
3) на нашата уеб страница ще намерите актуален списък на съвместимите
котли (Задна корица на тази инструкция)
4) Ако се предлага във Вашата страна
1)
, като
1)
.
2)
.
3)
4)
151 × 184 × 61 mm (останалите размери
на  фиг. 2, стр. 88)
MB LAN 2
