Gerätezeichnungen
5.4.6

CC-Link - AIFX-CC

Kabelstecker Feldbus /
Cable Connector Fieldbus
(X1, 10-polig / 10 pin)
PC-Karten cifX Compact PCI, Mini PCI, Mini PCIe, PCI-104 | Installation, Bedienung und Hardware-Beschreibung
DOC120205UM53DE | Revision 53 | Deutsch | 2019-03 | Freigegeben | Öffentlich
Nur bei CIFX 90-CC\F,
CIFX 90E-CC\NHS\F,
CIFX 90E-CC\ET\F,
CIFX 90E-CC\MR\ET\F und
CIFX 104C-CC\F.

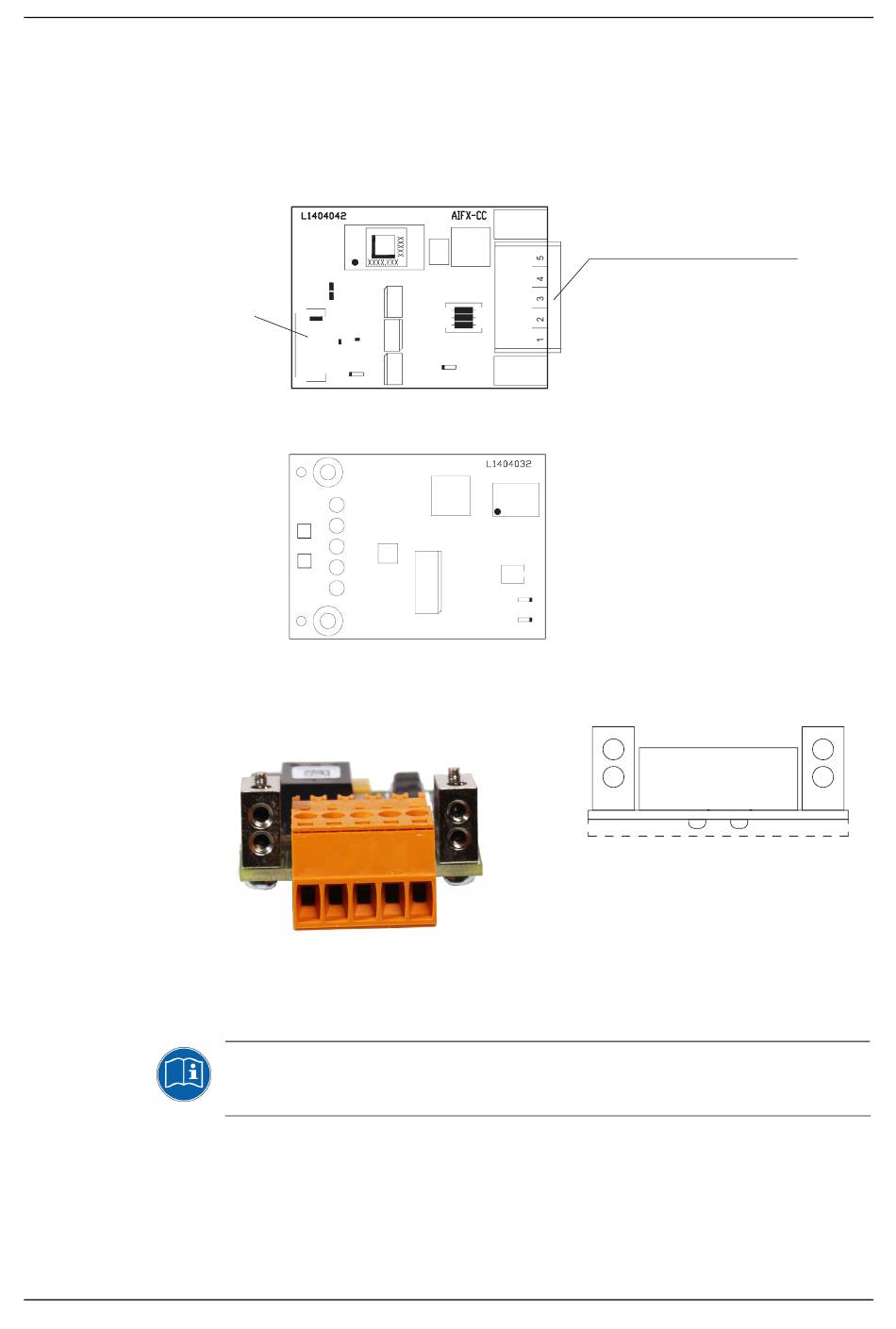

Abbildung 44: Abgesetzte Netzwerkschnittstelle CC-Link (AIFX-CC)

L-RUN
L-ERR
Abbildung 45: Rückseite abgesetzte Netzwerkschnittstelle CC-Link (AIFX-CC) mit Matrix-
Label
Abbildung 46: Frontseite bzw. LED-Anzeigen abgesetzte Netzwerkschnittstelle CC-Link
(AIFX-CC)
Die Bedeutung der LEDs L-RUN und L-ERR auf der Unterseite des
AIFX-CC entspricht den Angaben im Kapitel LED-Beschreibungen ab
Seite 114.
CC-Link-Schnittstelle
COMBICON-Stecker (X360, 5-polig)
CC-Link Interface
COMBICON male Connector
(X360, 5 pin)
L-ERR L-RUN
LED L-Run (grün) /
L-RUN:
LED L-Run (green)
L-ERR: LED L-Error (rot) /
LED L-Error (red)
© Hilscher, 2008-2019
96/299
