Gerätezeichnungen
5.3.3

CIFX 104C-DP, CIFX 104C-DP-R

Kommunikationsstatus-LED (rot/grün)
Communication Status LED (red/green)
PROFIBUS-Schnittstelle
DSub-Buchse (X400, 9-polig)
PROFIBUS Interface
DSub female Connector
Mini-B-USB-Buchse / Mini B USB Plug
Drehschalter Geräteadresse /
Rotary Switch Device Address
(ohne Funktion / without function)
PC-Karten cifX Compact PCI, Mini PCI, Mini PCIe, PCI-104 | Installation, Bedienung und Hardware-Beschreibung
DOC120205UM53DE | Revision 53 | Deutsch | 2019-03 | Freigegeben | Öffentlich

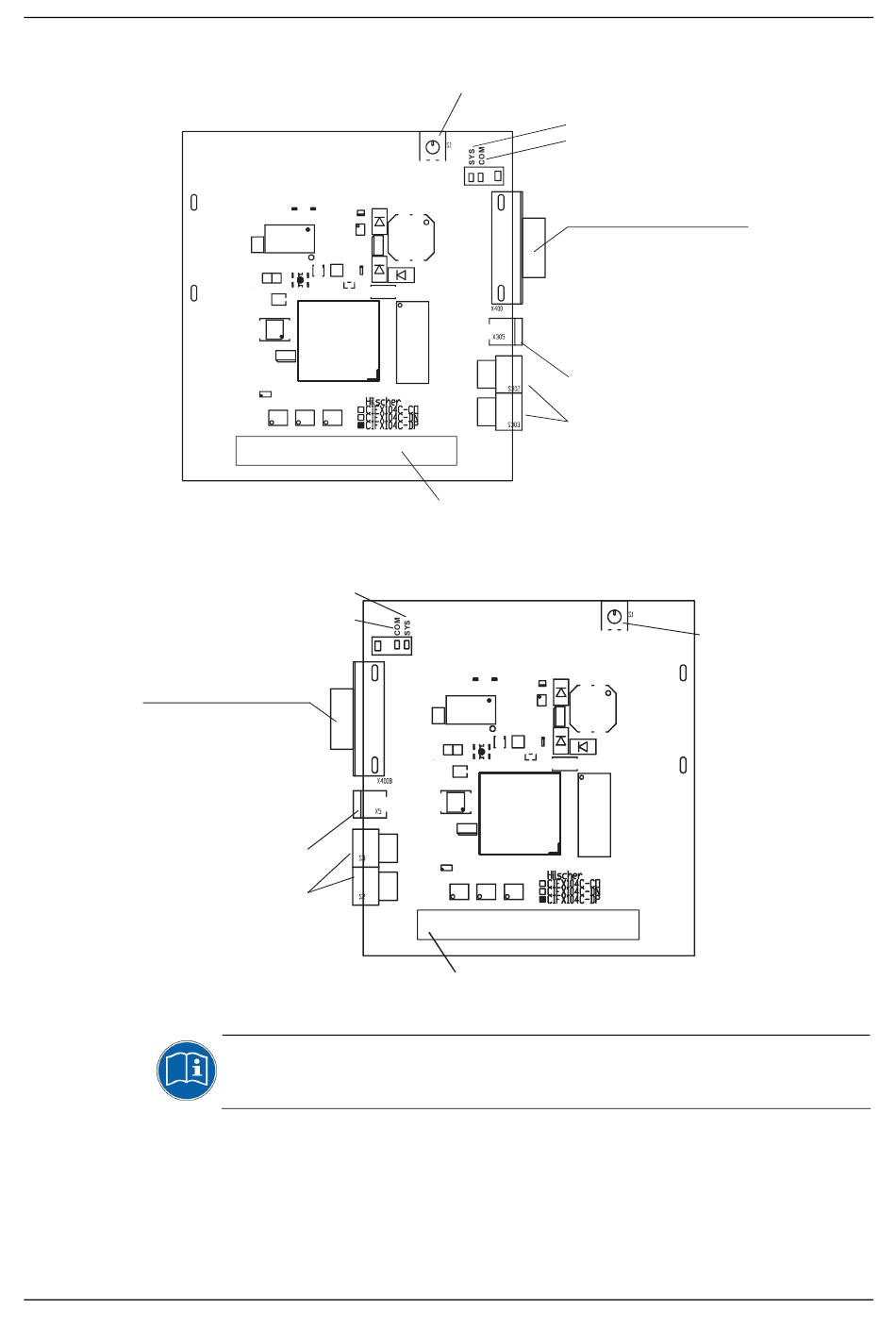

Abbildung 25: CIFX 104C-DP

System LED (gelb/grün)
(yellow/green)
(X400, 9 pin)
(x1)
(X5, 5-polig / 5 pin)
(x16)

Abbildung 26: CIFX 104C-DP-R

Angaben zum Mini-B-USB-Anschluss siehe Abschnitt Mini-B-USB-
Anschluss (5-polig) auf Seite 155.
Drehschalter PCI-104-Steckplatznummer /
Rotary Switch PCI-104 Slot Number
System LED (gelb/grün) / (yellow/green)
Kommunikations-LED (rot/grün) /
Communication LED (red/green)
PROFIBUS-Schnittstelle
DSub-Buchse (X400, 9-polig)
PROFIBUS Interface
DSub female Connector (X400, 9 pin)
(x1)
Mini-B-USB-Buchse / Mini B USB Plug
(X305, 5-polig / 5 pin)
(x16)
Drehschalter Geräteadresse /
Rotary Switch Device Address
(ohne Funktion / without function)
PCI-104 Bus (X1, 120-polig / 120 pin)
PCI-104 Bus (X1, 120-polig / 120 pin)
86/299
Drehschalter
PCI-104-Steckplatznummer /
Rotary Switch
PCI-104 Slot Number
