Gerätezeichnungen
5.3.2

CIFX 104C-RE\F, CIFX 104C-RE-R\F

Kabelstecker Ethernet /
Cable Connector Ethernet
PC-Karten cifX Compact PCI, Mini PCI, Mini PCIe, PCI-104 | Installation, Bedienung und Hardware-Beschreibung
DOC120205UM53DE | Revision 53 | Deutsch | 2019-03 | Freigegeben | Öffentlich
SYNC-Anschluss / SYNC Connector
(X51, 3-polig / 3 pin)

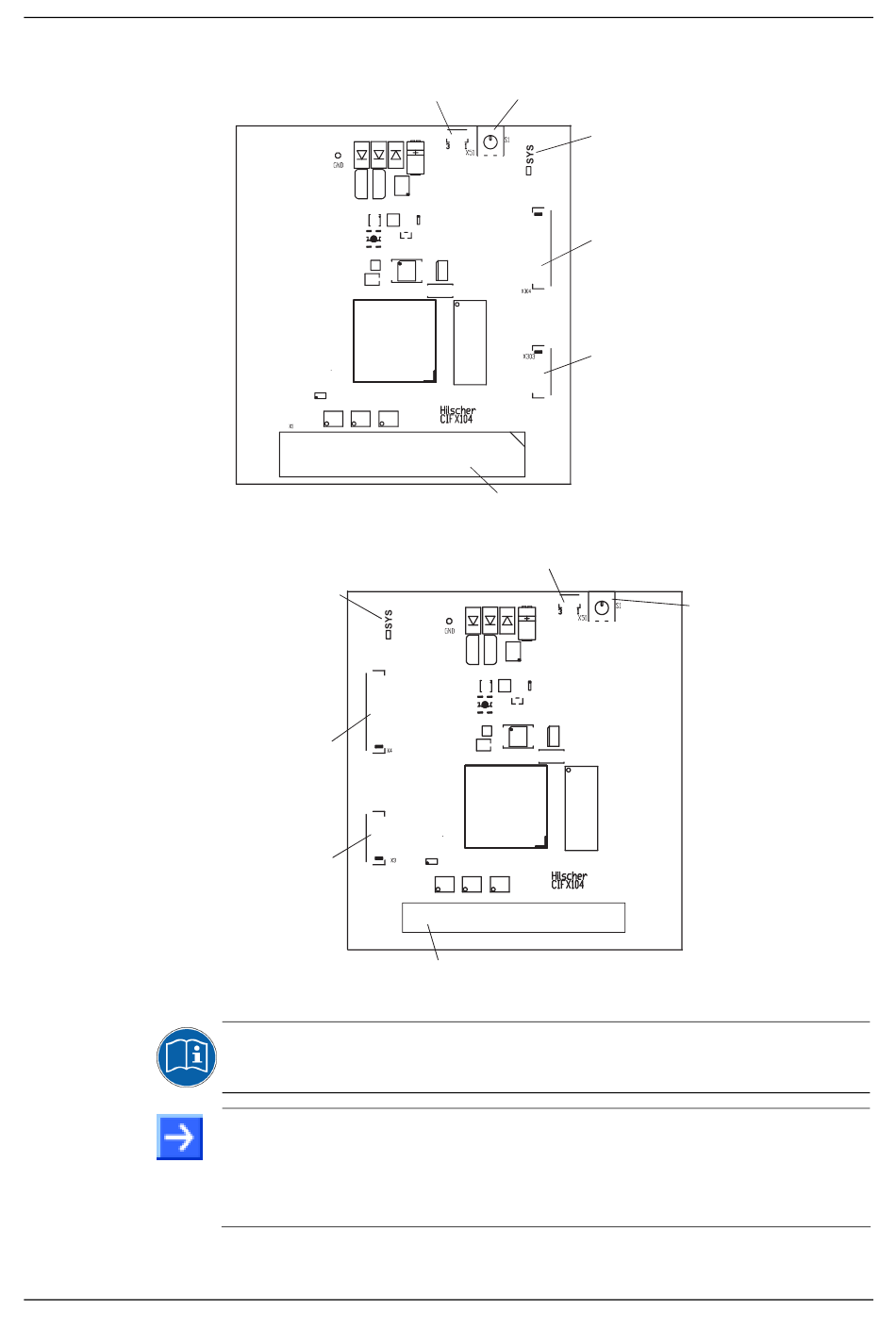

Abbildung 23: Grundkarte für CIFX 104C-RE\F
SYNC-Anschluss / SYNC Connector
System LED
(gelb/grün) /
(yellow/green)
(X4, 20-polig / 20 pin)
Kabelstecker DIAG /
Cable Connector DIAG
(X3, 12-polig / 12 pin)
Abbildung 24: Grundkarte für CIFX 104C-RE-R\F
Zur Belegung des SYNC-Anschlusses siehe Abschnitt Pinbelegung
SYNC-Anschluss, X51, Seite 163.
Hinweis: Wenn die Abgesetzte Netzwerkschnittstelle Diagnose AIFX-
DIAG an die Grundkarte der PC-Karte CIFX 104C-RE\F bzw. CIFX
104C-RE-R\F angeschlossen wird, ist der Mini-B-USB-Anschluss auf
dem AIFX-DIAG ab der Hardware-Revision 5 der PC-Karte cifX
verwendbar.
Drehschalter PCI-104-Steckplatznummer /
Rotary Switch PCI-104 Slot Number
System LED
(gelb/grün) / (yellow/green)
Kabelstecker Ethernet /
Cable Connector Ethernet
(X304, 20-polig / 20 pin)
Kabelstecker DIAG /
Cable Connector DIAG
(X303, 12-polig / 12 pin)
PCI-104 Bus (X1, 120-polig / 120 pin)
(X51, 3-polig / 3 pin)
PCI-104 Bus (X1, 120-polig / 120 pin)
85/299
Drehschalter
PCI-104-Steckplatznummer /
Rotary Switch
PCI-104 Slot Number
