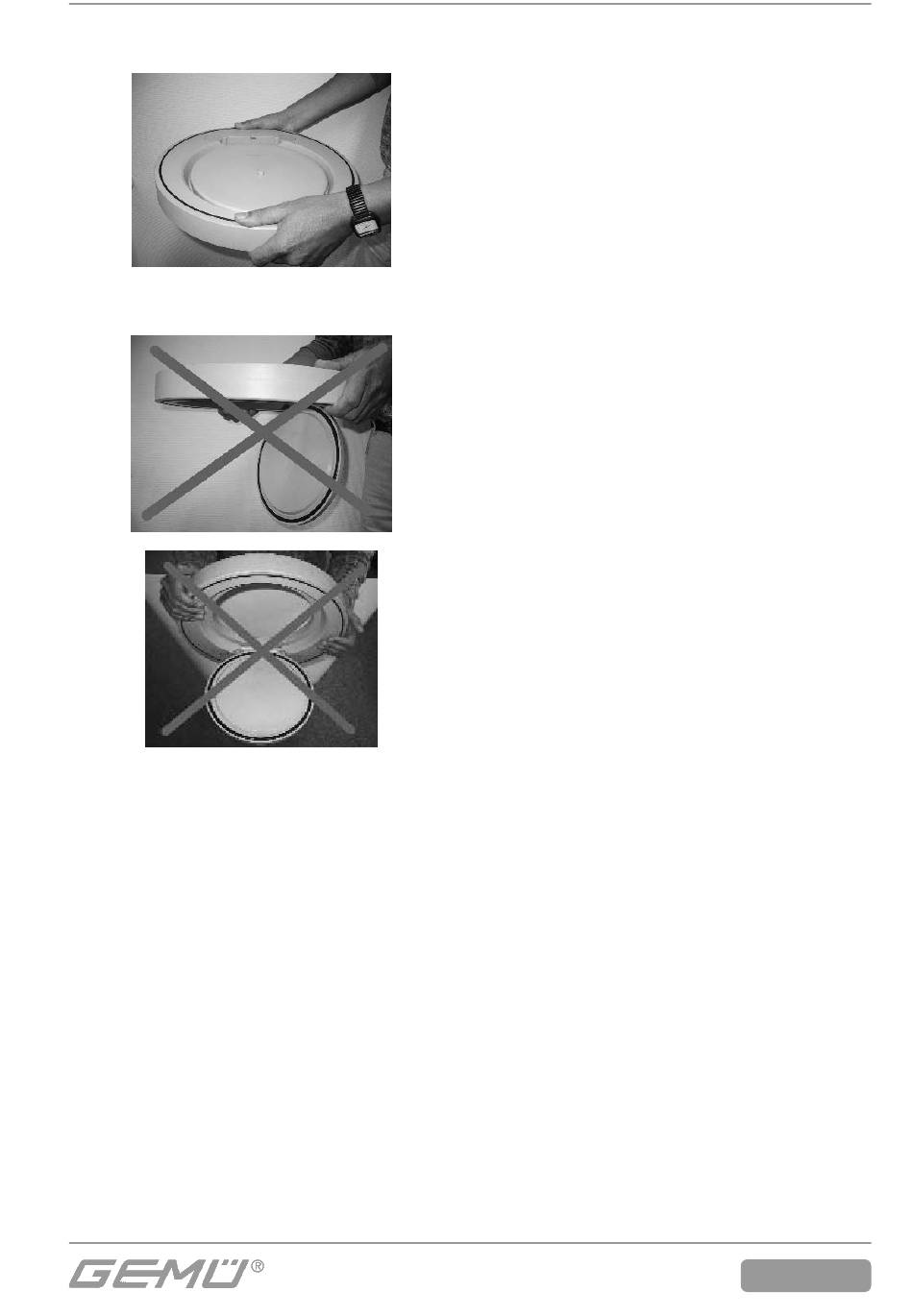

richtige Handhabung:
falsche Handhabung:

4 Einbauvorschriften,

Inbetriebnahme

Beim Einbau der Rückschlagklappen
sind folgende Punkte zu beachten:
· Die Rückschlagklappe und O-Ringe
vor dem Einbau auf eventuelle
Beschädigungen prüfen. Die
Beweglichkeit der Klappe überprüfen.
Beschädigte Teile dürfen nicht
eingebaut werden.
· Sicherstellen, dass nur Rückschlag-
klappen eingebaut werden, deren
Druckklasse, chemische Beständigkeit,
Anschluss und Abmessungen den
Einsatzbedingungen entsprechen.
· Vor und hinter der Rückschlagklappe
eine gerade Rohrstrecke von
mindestens 5 x Nenndurchmesser
vorsehen.
· Die Verwendung von Austrittshilfen
ermöglichen einen größeren
Öffnungswinkel und somit auch
höhere Durchflusswerte.
· Keine direkte Montage auf einen
Pumpenflansch.
· Pulsierende Strömungsverhältnisse
und Druckschläge sind zu vermeiden.
· Bei vertikalem Durchfluss ist der
Einbau nur zulässig, wenn sich die
Klappe nach oben öffnen kann.
· Wird die Rückschlagklappe horizontal
durchströmt, so muss die
Ringschraube nach oben stehen.
· Die Durchflussrichtung beachten
(siehe Pfeil auf Typenschild)!
· Mittels der Ringschraube wird die
Rückschlagklappen zwischen den
Flanschen eingeführt. Die Zentrierung
erfolgt mit dem Gehäuse-
Außendurchmesser auf die Innenseite
der Flansch-Schrauben.
· Flansch-Schrauben kreuzweise mit
dem entsprechenden Drehmoment
(s. Datenblatt) anziehen.
Bei einer anschließenden Druckprobe
sind die Anschlüsse auf Dichtheit zu
prüfen.
5 Hilfe bei Störungen,
Reparatur
Vor dem Ausbau unbedingt
Sicherheitshinweise (Punkt 2) beachten!
Die Flansch-Schrauben lösen und die
Rückschlagklappe mittels Ringschraube
heraus ziehen.
Ersatzteile sind mit vollständiger Angabe
des Typenschilds bei uns zu bestellen.
Es dürfen nur Originalersatzteile
eingebaut werden. Zum Ausbau der
Klappe die Feder (Option) aushängen
und die 2 Schrauben herausdrehen. Nun
kann der O-Ring oder die Klappe
getauscht werden. Der Einbau der
Klappe erfolgt in umgekehrter
Reihenfolge.
