V-ZUG Optima 2 Installationsanleitung Seite 2

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
= =
50
100
D
Nische 550
Gerät 547
* Für eine einwandfreie Belüftung ist eine Öffnung innerhalb der Gerätebreite (oben und unten) notwendig (SMS Blatt 5-08).
Nur Schattenfugen, auch wenn sie über mehrere Elemente verlaufen, sind nicht ausreichend.

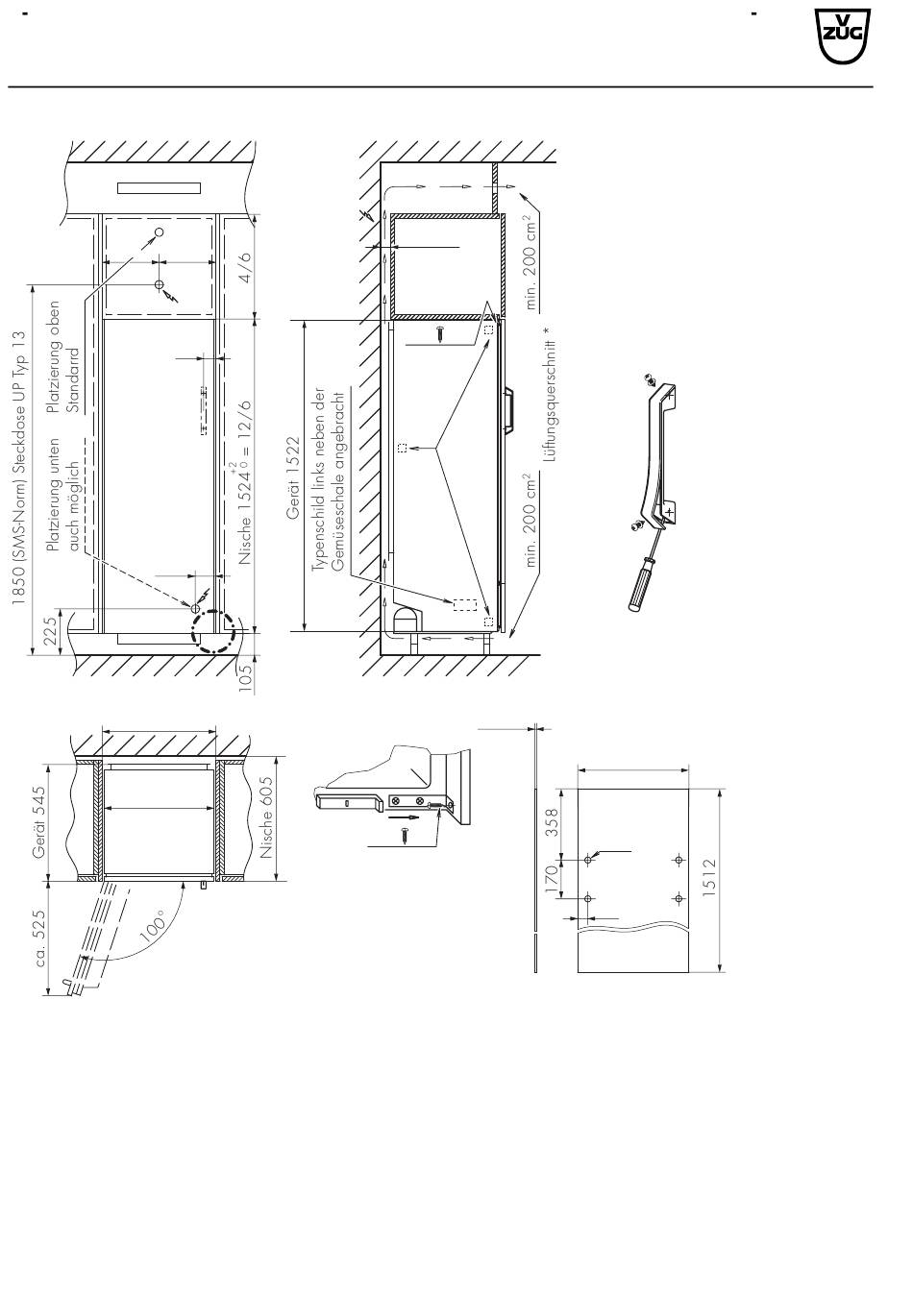

Installationsanleitung
Kühlschrank Optima 2 12/6
Einbau SMS, Tür dekorierbar
min. 50
2 × B
3,5 × 12
A
Detail D
1 × C
3,5 × 12
Demontage Türgriff
max. 4
Dekorplatte
538
ø10
49
J403.65 0
19.8.05 ITH
2/9
