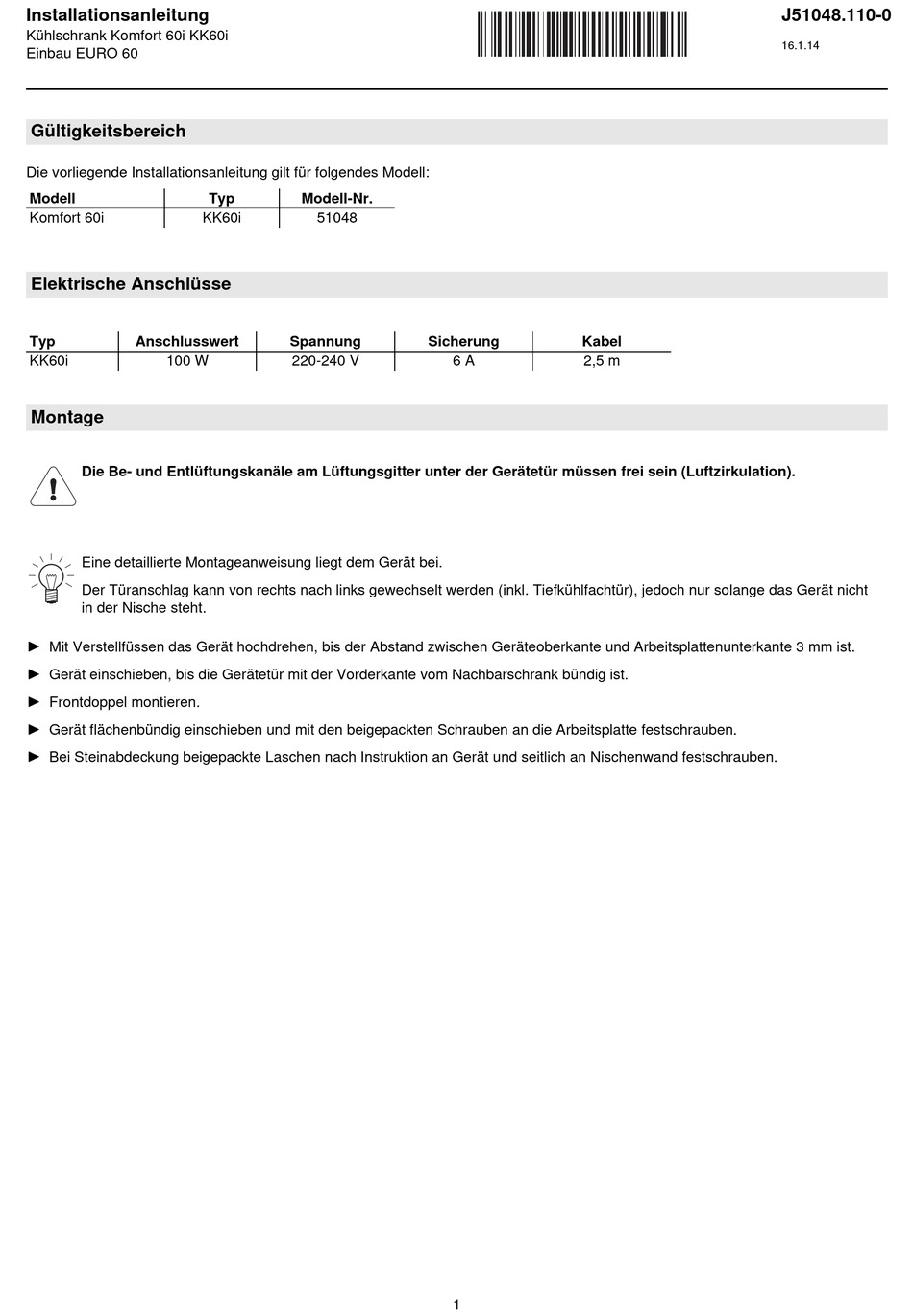

V-ZUG Komfort 60i Installationsanleitung

Installationsanleitung
Kühlschrank Komfort 60i KK60i
Einbau EURO 60
Gültigkeitsbereich
Die vorliegende Installationsanleitung gilt für folgendes Modell:
Modell
Komfort 60i
Elektrische Anschlüsse
Typ Anschlusswert
KK60i 100 W
Montage
Die Be- und Entlüftungskanäle am Lüftungsgitter unter der Gerätetür müssen frei sein (Luftzirkulation).
Eine detaillierte Montageanweisung liegt dem Gerät bei.
Der Türanschlag kann von rechts nach links gewechselt werden (inkl. Tiefkühlfachtür), jedoch nur solange das Gerät nicht
in der Nische steht.
A
Mit Verstellfüssen das Gerät hochdrehen, bis der Abstand zwischen Geräteoberkante und Arbeitsplattenunterkante 3 mm ist.
A
Gerät einschieben, bis die Gerätetür mit der Vorderkante vom Nachbarschrank bündig ist.
A
Frontdoppel montieren.
A
Gerät flächenbündig einschieben und mit den beigepackten Schrauben an die Arbeitsplatte festschrauben.
A
Bei Steinabdeckung beigepackte Laschen nach Instruktion an Gerät und seitlich an Nischenwand festschrauben.
Typ Modell-Nr.
KK60i 51048
Spannung
220-240 V
Sicherung Kabel
6 A 2,5 m
1
J51048.110-0
16.1.14
