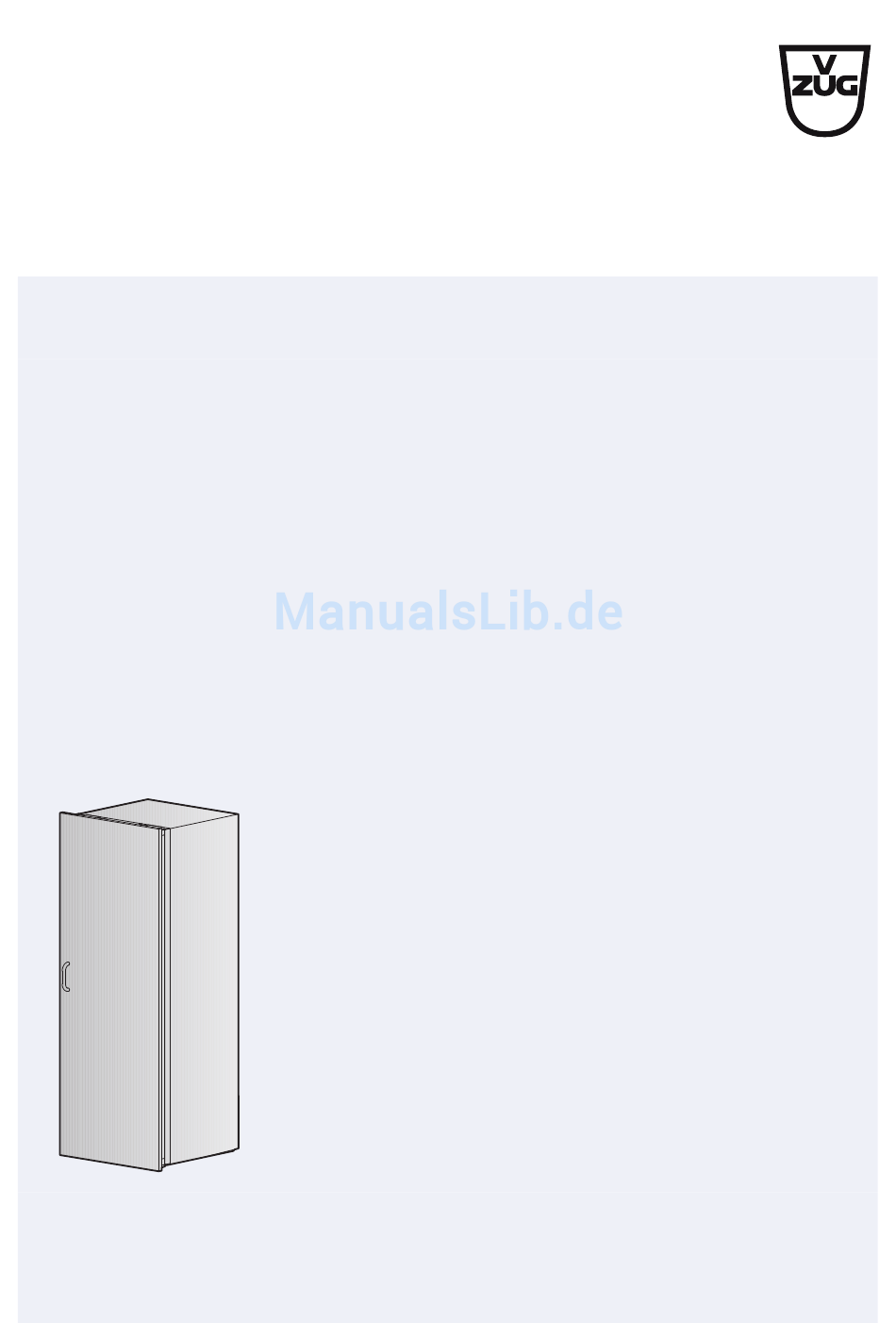

- Seite 1 V-ZUG AG Kühlschrank De Luxe | Perfect Bedienungsanleitung...
- Seite 2 Typenschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem Perfect 51053/51054 SMS 55 Perfect eco 51055/51056 SMS 55 De Luxe eco 51060 SMS 55/Euro 60 De Luxe 51063/51064 SMS 55/Euro 60 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2015...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ................Allgemeine Sicherheitshinweise ............Gebrauchshinweise ................Entsorgung Erste Inbetriebnahme Gerätebeschreibung Aufbau ...................... 13 Bedien- und Anzeigeelemente ............. 14 Bedienung Sonderfunktionen Schnellkühlen ..................17 Sabbat-Modus ..................18 Glastablare und Einhängeschalen Einhängeschalen positionieren ............19 Glastablare positionieren ..............20 Kellerfach mit Flaschenauszug Tipps und Tricks Allgemeine Hinweise zur Benutzung des Gerätes ...... - Seite 4 12.2 Was tun, wenn ..................32 13 Garantieleistung 14 Technische Daten 14.1 Hinweis für Prüfinstitute ................. 35 14.2 Temperaturmessung ................35 15 Stichwortverzeichnis 16 Reparatur-Service...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungs- anleitung in Betrieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden... - Seite 7 1 Sicherheitshinweise • Falls ein Gerät nicht mit einer Netzanschluss- leitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungs- weite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die fest- verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.
-
Seite 8: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. • Ein Gerät mit beschädigtem Kältekreislauf darf nicht in Betrieb genommen werden. - Seite 9 1 Sicherheitshinweise • Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. • Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.
- Seite 10 1 Sicherheitshinweise Geräteschäden vermeiden • Verwenden Sie bei der Reinigung nur Wasser oder eine milde Seifenlauge. • Verwenden Sie bei der Entfernung von Eisschichten oder angefrorenen Lebensmitteln keine spitzen oder scharfkantigen Gegenstände. • Zur Beschleunigung des Abtauens dürfen keine anderen mechanischen oder sonstige künstlichen Mittel als die empfohlenen benutzt werden.
-
Seite 11: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 12: Erste Inbetriebnahme
Erste Inbetriebnahme Bevor das neu installierte Gerät das erste Mal benutzt wird, bitte Folgendes ausführen: Verpackungs- und Transportmaterial aus dem Innenraum entfernen sowie, falls vorhanden, Schutzfolien entfernen. Innenraum und Zubehör mit lauwarmem Wasser oder einer milden Seifen- lauge reinigen und vollständig nachtrocknen. Überprüfen, ob die Dichtungen der Gerätetüren vollkommen trocken sind und gegebenenfalls nachtrocknen. -
Seite 13: Gerätebeschreibung
Gerätebeschreibung Aufbau Es besteht die Möglichkeit, die Gerätetür nach links oder rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend umbauen. Produktfamilie: 51060/51063/51064 51053-51056 Flaschenauszug Gefrierfach Gemüseschublade Bedien- und Anzeigeelemente Temperaturfühler Eierablage Ablauf Tauwasser Einhängeschale LED-Beleuchtung Gerätetür Tablar Flaschenhalter... -
Seite 14: Bedien- Und Anzeigeelemente
4 Gerätebeschreibung Bedien- und Anzeigeelemente Tasten Haupttaste ON/OFF Temperatureinstelltaste Fachvorwahltaste Sonderfunktionentaste Anzeigen Schnellkühlen Temperaturanzeige Kühlraum Display... -
Seite 15: Bedienung
Bedienung Gerät einschalten Netzstecker in Steckdose einstecken. – Rechts im Display steht für 30 Sekunden «off». Haupttaste während 3 Sekunden gedrückt halten. – Gerät ist eingeschaltet. Ein neu in Betrieb genommenes Gerät benötigt ca. 15 Stunden (mit Lebensmitteln), bis es die normalen Betriebstemperaturen erreicht hat. Temperatur des Kühlraums einstellen Der Einstellbereich liegt zwischen 2 °C und 9 °C. - Seite 16 5 Bedienung Tastensperre Mit der Tastensperre wird eine unbeabsichtigte Temperatureinstellung verhin- dert. Um die Tastensperre zu überwinden: Gewünschte Taste für 3 Sekunden gedrückt halten. Innerhalb von 5 Sekunden weitere Taste antippen oder Einstellungen vornehmen. – 10 Sekunden nach dem letzten Antippen einer Taste wird die Tasten- sperre wieder aktiviert.
-
Seite 17: Sonderfunktionen
Sonderfunktionen Schnellkühlen Mit der Schnellkühlfunktion kann eine grosse Menge an Lebensmitteln, z. B. nach einem Einkauf, schneller gekühlt werden. Dabei wird der Temperatursoll- wert des Kühlraums für 24 Stunden auf den kältesten Sollwert (2 °C) abge- senkt. Beim Schnellkühlen wird der Kompressor mit erhöhter Kälteleistung betrieben, was zu einer Erhöhung des Geräuschpegels über das normale Betriebsge- räusch hinaus führt. -
Seite 18: Sabbat-Modus
6 Sonderfunktionen Sabbat-Modus Während des Sabbat-Modus werden die Beleuchtung und alle Anzeigen für 28 Stunden ausgeschaltet. Sabbat-Modus einschalten Sonderfunktionentaste während 3 Sekunden gedrückt halten. – Im Display blinkt das Symbol Sonderfunktionentaste 1× antippen. – In der Temperaturanzeige des Kühlraums blinkt . Temperatureinstelltaste antippen. -
Seite 19: Glastablare Und Einhängeschalen
Glastablare und Einhängeschalen Die Glastablare im Kühlraum sowie die Einhängeschalen an der Kühlraumin- nentür können in der Höhe verstellt werden. Halbe Glastablare ermöglichen die Aufbewahrung von hohen, stehenden Gefässen. Einhängeschalen positionieren Einhängeschale nach oben drücken und herausziehen. Gewünschte Höhe auswählen. Einhängeschale in den Öffnungen im Türrahmen einhängen. -
Seite 20: Glastablare Positionieren
7 Glastablare und Einhängeschalen Glastablare positionieren Riegel nach innen ziehen und abwärts drehen. – Riegel rastet ein und bleibt in dieser Position. Glastablar aus der hinteren Führung ziehen. An gewünschter Position einsetzen. Um das Glastablar zu fixieren, Riegel aufwärts drehen und loslassen. –... -
Seite 21: Kellerfach Mit Flaschenauszug
Kellerfach mit Flaschenauszug Nur in den Produktfamilien 51060, 51063 und 51064 vorhanden. Im Vergleich zum übrigen Kühlraum ist die Temperatur im Kellerfach 4–5 °C höher. Im Flaschenauszug, der sich im Kellerfach befindet, können z. B. Getränke auf 10 °C gekühlt werden. Flaschenauszug herausnehmen Flaschenauszug bis zum Anschlag hervorziehen. -
Seite 22: Tipps Und Tricks
Tipps und Tricks Allgemeine Hinweise zur Benutzung des Gerätes • Vergewissern Sie sich beim Schliessen einer Gerätetür, dass sie überall vollständig abdichtet. Die selbstschliessenden Scharniere unterstützen dies: Ab einem Öffnungswinkel von 20 ‑ 30 ° schliessen die Gerätetüren von selbst. •... -
Seite 23: Hinweise Zum Lagern Von Lebensmitteln
9 Tipps und Tricks Hinweise zum Lagern von Lebensmitteln • Öl und Fett in geschlossenen Behältern lagern. Nicht mit den Kunststoff- teilen und der Türdichtung in Berührung bringen. • Im Kühlraum befinden sich die kältesten Bereiche bei jeder Temperaturein- stellung an der Rückwand und über der untersten Ablage. Leicht verderb- liche Lebensmittel wie Fleisch daher auf die unterste Ablage legen. -
Seite 24: Hinweise Zum Einfrieren
9 Tipps und Tricks Hinweise zum Einfrieren • Verpackungen auf Beschädigungen überprüfen. Feuchte Flecken oder aufgeblähte Verpackungen können auf angetauten Inhalt hinweisen. • Einzufrierende Lebensmittel sollten nicht in Kontakt mit bereits eingefrorener Ware kommen, da diese sonst antauen kann. • Nur kleine Mengen auf einmal einfrieren, damit die Temperatur des bereits eingelagerten Gefriergutes nicht zu stark ansteigt. -
Seite 25: Pflege Und Wartung
Pflege und Wartung 10.1 Reinigung Für eine hygienische Aufbewahrung der Speisen sollte der Innenraum möglichst sauber gehalten werden. Verwenden Sie keine scheuernden Reinigungsmittel oder kratzenden Lappen. Gefahr von Gerätebeschädigungen. Den Innenraum von Zeit zu Zeit mit einer milden Seifenlauge auswaschen und vollständig nachtrocknen. -
Seite 26: Abtauen
10 Pflege und Wartung 10.2 Abtauen Kühlraum abtauen Der Kühlraum taut vollautomatisch einmal am Tag ab. Während des Abtauens steigt die Temperatur im Kühlraum an, damit das Eis an der Kühlraumrück- wand vollständig abtaut. Das Tauwasser fliesst durch das Ablaufloch aus und verdunstet in der Auffangschale ausserhalb des Gerätes. - Seite 27 10 Pflege und Wartung Gefrierfach abtauen Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Bei starker Eisbildung sollte das Gefrierfach daher abgetaut werden. Gefriergut während der Abtauzeit möglichst kühl und gut isoliert lagern, z. B. in Zeitungen einpacken. Benutzen Sie keine spitzen Gegenstände, um Eis oder Festgefro- renes zu lösen.
-
Seite 28: Led-Beleuchtung Auswechseln
10 Pflege und Wartung 10.3 LED-Beleuchtung auswechseln Nur original LED-Beleuchtungen vom Hersteller verwenden. Stromzufuhr unterbrechen: Stecker herausziehen oder Sicherung ausschalten. LED-Beleuchtung ausklicken. Steckverbindung 1 zur LED-Beleuchtung lösen. Neue LED-Beleuchtung in umgekehrter Reihenfolge einsetzen. -
Seite 29: Geräusche
Geräusche 11.1 Betriebsgeräusche Während des Betriebs entstehen durch den Kompressor und den Kühlkreis- lauf verschiedene Geräusche. Obwohl das Gerät mit einem leisen Kompressor und einem geräuschopti- mierten Kältekreis ausgestattet ist, lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Lautstärke abhängig von der Gerätegrösse und Einbausituation. -
Seite 30: Warn- Und Alarmsignale
11 Geräusche Ungewöhnliche Geräusche durch ungeeigneten Einbau Meist entstehen ungewöhnliche Geräusche durch einen ungeeigneten Einbau. Das Gerät muss waagerecht und stabil eingebaut sein. Die Rohrleitungen an der Geräterückseite dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen. Auch dürfen sich die Rohrleitungen nicht gegenseitig berühren. -
Seite 31: Störungen Selbst Beheben
Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an. Bevor Sie den Service anrufen: Notieren Sie sich bitte die FN-Nummer (siehe Typenschild unter «Techni- sche Daten») und die komplette Störungsmeldung, z. -
Seite 32: Was Tun, Wenn
12 Störungen selbst beheben 12.2 Was tun, wenn ..in der Temperaturanzeige links steht Ursache Behebung Service anrufen. • Temperatursensor im Kühlraum defekt. – Der Kühlschrank geht in den Notbetrieb über. Der Kühlraum wird mit der gleichen Leistung wie vor der Sensorfehlfunktion gekühlt.. - Seite 33 12 Störungen selbst beheben ... die Beleuchtung blinkt Ursache Behebung Gerätetür schliessen. • Gerätetür steht länger als 2 Minuten offen. • Gerätetür wurde nicht richtig geschlossen.
-
Seite 34: Garantieleistung
Garantieleistung Wir gewähren die Garantie ab Lieferdatum des Gerätes. Allfällige Mängel, die während dieser Zeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garantie durch den Kundendienst behoben. Nicht unter Garantie fallen: •... -
Seite 35: Technische Daten
Technische Daten Aussenabmessungen Siehe Installationsanleitung Elektrischer Anschluss Siehe Typenschild 1 14.1 Hinweis für Prüfinstitute Zum Einfrieren der maximalen Menge (siehe Typenschild) muss der Raum oberhalb des Gitters verwendet werden. Hierzu muss die Sonderfunktion unmittelbar vor dem Einlagern der Ware aktiviert werden. 14.2 Temperaturmessung Die Kühl- und Gefrierfachtemperatur wird nach einer international gültigen Norm im leeren Kühl- bzw. - Seite 36 Notizen...
-
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis Abtauen ..........26 Haupttaste ON/OFF ....... 14 Anfragen ........... 39 Aufbau ..........13 Aussenabmessungen ....35 Inbetriebnahme ......8, 12 Bedien- und Anzeigeelemente ..14 Kellerfach ......... 21 Bedienung ........15 Betriebsgeräusche ......29 Modell-Nr..........2 Deinstallation ........11 Notizen ..........36 Einhängeschalen ...... - Seite 38 15 Stichwortverzeichnis Typ ............2 Typenschild ........35 Tastensperre ........16 Technische Daten ......35 Temperatur einstellen Kühlraum ........15 Verpackung ........11 Temperaturanzeige Kühlraum ..14 Temperatureinstelltaste ....14 Temperaturmessung ...... 35 Warn- und Alarmfunktionen ..30 Tipps ..........22...
-
Seite 39: Reparatur-Service
Servicetechnikers und die daraus möglicherweise entste- henden Kosten. Registrieren Sie Ihr V-ZUG-Gerät noch heute online via vzug.ch oder mit der beigelegten Karte und profitieren Sie so von bester Unterstützung im mögli- chen Störungsfall, auch während der 2-jährigen Werksgarantie des Gerätes. - Seite 40 10178035 V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850 J51053.010-1...
