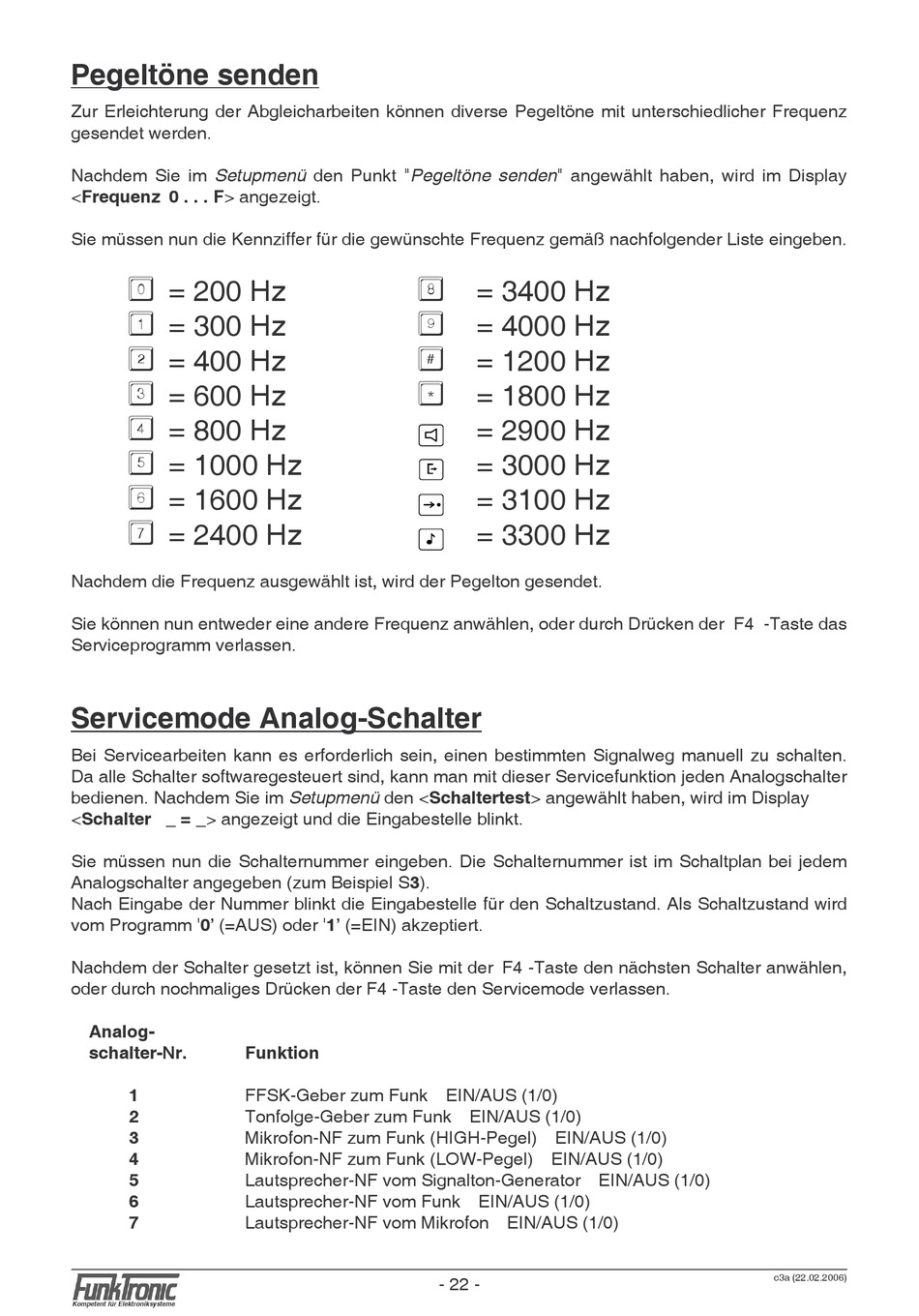

Pegeltöne senden
Zur Erleichterung der Abgleicharbeiten können diverse Pegeltöne mit unterschiedlicher Frequenz
gesendet werden.
Nachdem Sie im Setupmenü den Punkt "Pegeltöne senden" angewählt haben, wird im Display
<Frequenz 0 . . . F> angezeigt.
Sie müssen nun die Kennziffer für die gewünschte Frequenz gemäß nachfolgender Liste eingeben.
0 = 200 Hz
1 = 300 Hz
2 = 400 Hz
3 = 600 Hz
4 = 800 Hz
5 = 1000 Hz
6 = 1600 Hz
7 = 2400 Hz
Nachdem die Frequenz ausgewählt ist, wird der Pegelton gesendet.
Sie können nun entweder eine andere Frequenz anwählen, oder durch Drücken der F4 -Taste das
Serviceprogramm verlassen.
Servicemode Analog-Schalter
Bei Servicearbeiten kann es erforderlich sein, einen bestimmten Signalweg manuell zu schalten.
Da alle Schalter softwaregesteuert sind, kann man mit dieser Servicefunktion jeden Analogschalter
bedienen. Nachdem Sie im Setupmenü den <Schaltertest> angewählt haben, wird im Display
<Schalter _ = _> angezeigt und die Eingabestelle blinkt.
Sie müssen nun die Schalternummer eingeben. Die Schalternummer ist im Schaltplan bei jedem
Analogschalter angegeben (zum Beispiel S3).
Nach Eingabe der Nummer blinkt die Eingabestelle für den Schaltzustand. Als Schaltzustand wird
vom Programm '0' (=AUS) oder '1' (=EIN) akzeptiert.
Nachdem der Schalter gesetzt ist, können Sie mit der F4 -Taste den nächsten Schalter anwählen,
oder durch nochmaliges Drücken der F4 -Taste den Servicemode verlassen.
Analog-
schalter-Nr.
Funktion
1
FFSK-Geber zum Funk EIN/AUS (1/0)
2
Tonfolge-Geber zum Funk EIN/AUS (1/0)
3
Mikrofon-NF zum Funk (HIGH-Pegel) EIN/AUS (1/0)
4
Mikrofon-NF zum Funk (LOW-Pegel) EIN/AUS (1/0)
5
Lautsprecher-NF vom Signalton-Generator EIN/AUS (1/0)
6
Lautsprecher-NF vom Funk EIN/AUS (1/0)
7
Lautsprecher-NF vom Mikrofon EIN/AUS (1/0)
Kompetent für Elektroniksysteme
8
= 3400 Hz
9
= 4000 Hz
#
= 1200 Hz
*
= 1800 Hz
= 2900 Hz
= 3000 Hz
= 3100 Hz
= 3300 Hz
- 22 -
c3a (22.02.2006)
