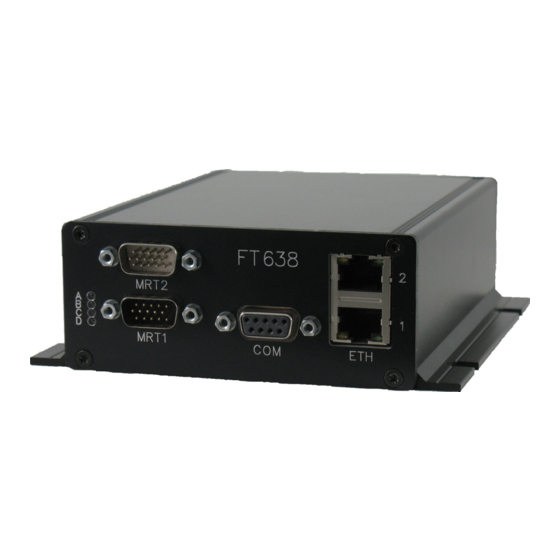

FT638 - Digitalfunkbox
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FunkTronic FT638

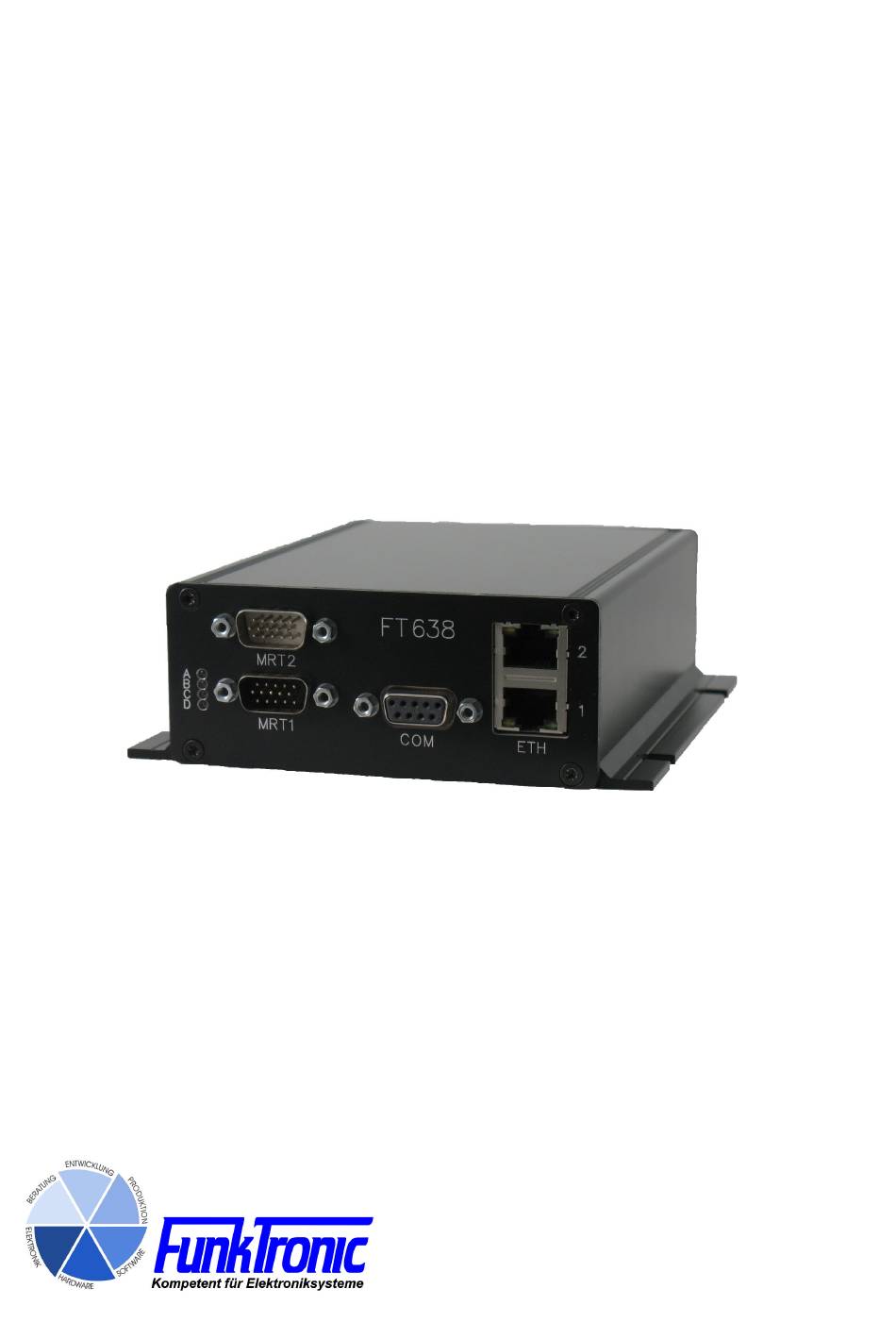

  • Seite 1 FT638 - Digitalfunkbox Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    3.2. FT638 – IN/OUT-Version......................5 3.3. Rückansicht..........................5 4. Pinbegelegung..........................6 5. Konfguraton über das Web-Interface....................8 5.1. Wie ist die IP-Adresse der FT638?...................9 6. Platnenkonfguraton........................10 6.1. RS232-Pegel (Anschluss MRT1 + MRT2)................10 6.2. SQL-Konfguraton (Anschluss A1 + A2).................10 6.3. BUSY oder +12V (Anschluss A1 + A2)..................11 6.4.
  • Seite 3: Ft638 - Digitalfunkbox

    (z.B. Sepura SRG3900, Motorola MTM800 FuG (ET) bzw. MTM5X00). Um neben den VoIP- Gegenstellen auch weiteren PEI-AT-Applikatonen bidirektonalen Daten-Zugrif auf das TETRA- Funkgerät zu ermöglichen, besitzt die FT638 einen internen PEI-AT-Multplexer. Des Weiteren ist pro Funkgerät ein analoger Vieldraht-Anschluss vorhanden, u.a. für den Anschluss von Major BOS 1a/2b/4a/8a oder einer Commander Zweitbesprechung.
  • Seite 4: Anschlussmöglichkeiten

    3.1. FT638 – Standard-Version Die FT638 unterstützt den Anschluss von 2 MRTs (MRT1 + MRT2), auf die von bis zu 8 VoIP- Gegenstellen über Ethernet zugegrifen werden kann (ETH1 + ETH2). Wird nur ein MRT angeschlossen, dann verdoppelt sich die maximal mögliche Anzahl an VoIP-Gegenstellen.
  • Seite 5: Ft638 - In/Out-Version

    3.Anschlussmöglichkeiten 3.2. FT638 – IN/OUT-Version Die FT638 kann neben der Standardausführung auch als IN/OUT-Version bestellt werden. Hier können an ein TETRA-Funkgerät (zusätzlich zu eventuellen VoIP-Gegenstellen und analogen Besprechungen) bis zu 3 PEI-AT-Teilnehmer angeschlossen werden. Der MRT2-Anschluss ist hierfür dann als Buchse ausgeführt, an die sowohl Originalzubehör (z.B. Sepura Colour Console, HBC, siehe hierzu 6k4 Lötjumper auf Platnenrückseite) wie auch über PEI-AT-Befehle operierende Bespre-...
  • Seite 6: Pinbegelegung

    FT638 – Digitalfunkbox 4.Pinbegelegung 4. Pinbegelegung Stecker MRT1 und MRT2 / PEI-In Anschluss von TETRA-Digitalfunkgeräten --- / CONS_TXD bei IN/OUT-Version --- / CONS_RXD bei IN/OUT-Version ON_SIG (output) POWER (input) AF_IN_A AF_IN_B AF_OUT_A AF_OUT_B RS232_DCD (input) RS232_RXD (input) RS232_TXD (output) RS232_RTS (output)
  • Seite 7: Buchsen A1 Und A2

    FT638 – Digitalfunkbox 4.Pinbegelegung Buchse COM Anschluss zusätzlicher PEI-AT-Teilnehmer (>> MRT1) TXD (output) RXD (input) CTS (input) RTS (output) Buchse RS232 Anschluss zusätzlicher PEI-AT-Teilnehmer (für MRT2 bei STD-Version, MRT1 bei I/O-Version) und programmierbare I/Os 1..8 TXD (output) RXD (input) I/O 0...
  • Seite 8: Konfguraton Über Das Web-Interface

    Netzmaske: 255.255.255.0 Port Audio/NF: 10000, Protokoll UDP Port Steuerdaten: 10001, Protokoll TCP Port Web Server: 80, Protokoll TCP Bite beachten Sie, dass sich Geräte, die auf die FT638 zugreifen wollen (PC oder Bedienkonsole) im selben Netzwerksegment befnden müssen! FT638 (06.02.19)
  • Seite 9: Wie Ist Die Ip-Adresse Der Ft638

    FT638 – Digitalfunkbox 5.Konfguraton über das Web-Interface 5.1. Wie ist die IP-Adresse der FT638? Die Front-LEDs A-D zeigen nach dem Einschalten des FT636B die IP-Adresse des Geraets an. Dabei wird jede Zifer BCD codiert fuer zwei Sekunden dargestellt (A: höchstwertges Bit). Als Trennzeichen zwischen den Dreiergruppen werden alle LEDs angeschaltet.
  • Seite 10: Platnenkonfguraton

    FT638 – Digitalfunkbox 6.Platnenkonfguraton 6. Platinenkonfiguration 6.1. RS232-Pegel (Anschluss MRT1 + MRT2) Im Werkszustand wird von einem Funkgerät mit ech- REL5 ter RS232-Schnitstelle ausgegangen (z.B. SRG3900, MTM800 FuG ET, MTM5500). Wird ein Funkgerät mit TTL-Schnitstelle verwendet (z.B. MTM800 FuG oder MTM5200/MTM5400 ohne 9-pol.
  • Seite 11: Busy Oder +12V (Anschluss A1 + A2)

    C112 C114 C113 6.4. Lötjumper auf Platinenrückseite Um ein Sepura-Bedienteil über die FT638 IN/OUT- Version anschließen zu können, müssen die beiden Lötjumper auf der Rückseite der Platne gesetzt werden. Achtung: In der MRT-Standardkonfguraton wie unter 8k1 Programmierung Sepura SRG3900 beschrieben, wird in einer solchen Anschaltung bei Besprechung über PEI-Befehle nicht der passende Audioweg...
  • Seite 12: Pei-Multplexer

    7.3. In/Out-Version Neben den via VoIP verbundenen Bedienkonsolen können hier drei PEI-AT-Teilnehmer an die FT638 angeschlossen werden. Ein Anschluss ist hierbei als komplete PEI im Stl des SRG3900 ausgelegt (siehe auch 3kAnschlussmöglichkeiten bzw. 4kPinbegelegung). Ab der Opton ACCESS kann die PEI- AT-Schnitstelle via VoIP-Verbindung benutzt werden.
  • Seite 13: Anforderungen An Das Tetra-Funkgerät

    Digitalfunkgeräte beachtet und ggf. Von den zuständigen Stellen angepasst werden. Diese für die Anschaltung der FT638 – Digitalfunkbox wichtgen Parameter sind im folgenden für das Sepura SRG3900 und das Motorola MTM800 FuG aufgeführt. Für den Betrieb am SRG3900 wird in jedem Fall die Audio-Lizenz benötgtt...
  • Seite 14: Programmierung Motorola Mtm800 Fug (Et)

    • MTM800 FuG bzw. MTM5200/5400 ohne 9-poligen SubD-Stecker verwendet werden soll! In dem Fall muss zusätzlich die RS232-Schnitstelle der FT638 auf TTL-Pegel gelötet sein (siehe 6k1.RS232-Pegel (Anschluss MRT1 + MRT2)), da am 26-poligen Motorola Accessory Connector keine RS232-Pegel unterstützt werden.
  • Seite 15: Technische Daten

    FT638 – Digitalfunkbox 9.Technische Daten 9. Technische Daten Betriebsspannung 12 V Stromaufnahme ca. 250 mA Gewicht ca. 520 g Abmessungen B x T x H 105mm x 140mm x 44mm MRT1/2 Eingangsimpedanz 1 kOhm Ausgangsimpedanz 200 Ohm Eingangspegel max. 2 dBm Ausgangspegel max.
  • Seite 16: Allgemeine Sicherheitshinweise

    Zahlungsbedingungen, Stand August 2015, sind die Käufer oder Anwender dazu verpfichtet, die aus unserer Produkton stammenden Altgeräte versand- und verpackungskostenfrei an uns zurückzusenden, damit die Firma FunkTronic GmbH diese Altgeräte auf eigene Kosten vorschrifsmäßig entsorgen kann. Altgeräte senden Sie bite zur Entsorgung an:...
  • Seite 17: Revisionsvermerke

    FT638 – Digitalfunkbox 12.Revisionsvermerke 12. Revisionsvermerke 11.08.17 - Vorläufge Version erstellt 18.07.18 - weitergehende Anmerkungen zur PEI-Multplexer-Funktonalität - Produktversionen mit erweiterter Funktonalität zugefügt - Beschreibung für Umbau BUSY/+12V an Buchsen A1/A2 06.02.19 - Funktonalität der rückseitgen Lötjumper beschrieben - zusätzliche Hinweise zur Sepura-Anschaltung -17- FT638 (06.02.19)
