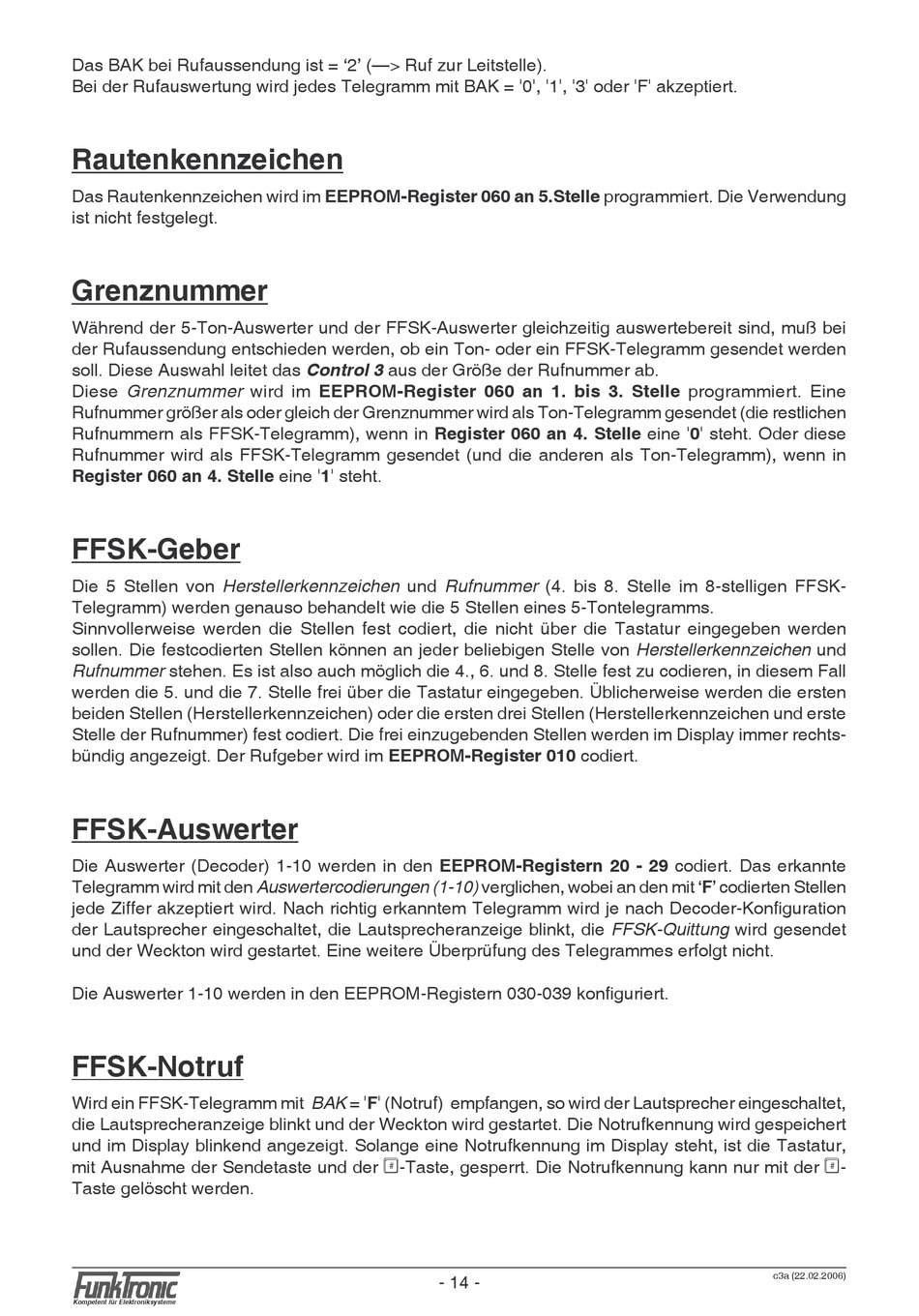

Das BAK bei Rufaussendung ist = '2' (—> Ruf zur Leitstelle).
Bei der Rufauswertung wird jedes Telegramm mit BAK = '0', '1', '3' oder 'F' akzeptiert.
Rautenkennzeichen
Das Rautenkennzeichen wird im EEPROM-Register 060 an 5.Stelle programmiert. Die Verwendung
ist nicht festgelegt.
Grenznummer
Während der 5-Ton-Auswerter und der FFSK-Auswerter gleichzeitig auswertebereit sind, muß bei
der Rufaussendung entschieden werden, ob ein Ton- oder ein FFSK-Telegramm gesendet werden
soll. Diese Auswahl leitet das Control 3 aus der Größe der Rufnummer ab.
Diese Grenznummer wird im EEPROM-Register 060 an 1. bis 3. Stelle programmiert. Eine
Rufnummer größer als oder gleich der Grenznummer wird als Ton-Telegramm gesendet (die restlichen
Rufnummern als FFSK-Telegramm), wenn in Register 060 an 4. Stelle eine '0' steht. Oder diese
Rufnummer wird als FFSK-Telegramm gesendet (und die anderen als Ton-Telegramm), wenn in
Register 060 an 4. Stelle eine '1' steht.
FFSK-Geber
Die 5 Stellen von Herstellerkennzeichen und Rufnummer (4. bis 8. Stelle im 8-stelligen FFSK-
Telegramm) werden genauso behandelt wie die 5 Stellen eines 5-Tontelegramms.
Sinnvollerweise werden die Stellen fest codiert, die nicht über die Tastatur eingegeben werden
sollen. Die festcodierten Stellen können an jeder beliebigen Stelle von Herstellerkennzeichen und
Rufnummer stehen. Es ist also auch möglich die 4., 6. und 8. Stelle fest zu codieren, in diesem Fall
werden die 5. und die 7. Stelle frei über die Tastatur eingegeben. Üblicherweise werden die ersten
beiden Stellen (Herstellerkennzeichen) oder die ersten drei Stellen (Herstellerkennzeichen und erste
Stelle der Rufnummer) fest codiert. Die frei einzugebenden Stellen werden im Display immer rechts-
bündig angezeigt. Der Rufgeber wird im EEPROM-Register 010 codiert.
FFSK-Auswerter
Die Auswerter (Decoder) 1-10 werden in den EEPROM-Registern 20 - 29 codiert. Das erkannte
Telegramm wird mit den Auswertercodierungen (1-10) verglichen, wobei an den mit 'F' codierten Stellen
jede Ziffer akzeptiert wird. Nach richtig erkanntem Telegramm wird je nach Decoder-Konfiguration
der Lautsprecher eingeschaltet, die Lautsprecheranzeige blinkt, die FFSK-Quittung wird gesendet
und der Weckton wird gestartet. Eine weitere Überprüfung des Telegrammes erfolgt nicht.
Die Auswerter 1-10 werden in den EEPROM-Registern 030-039 konfiguriert.
FFSK-Notruf
Wird ein FFSK-Telegramm mit BAK = 'F' (Notruf) empfangen, so wird der Lautsprecher eingeschaltet,
die Lautsprecheranzeige blinkt und der Weckton wird gestartet. Die Notrufkennung wird gespeichert
und im Display blinkend angezeigt. Solange eine Notrufkennung im Display steht, ist die Tastatur,
mit Ausnahme der Sendetaste und der #-Taste, gesperrt. Die Notrufkennung kann nur mit der #-
Taste gelöscht werden.
c3a (22.02.2006)
- 14 -
