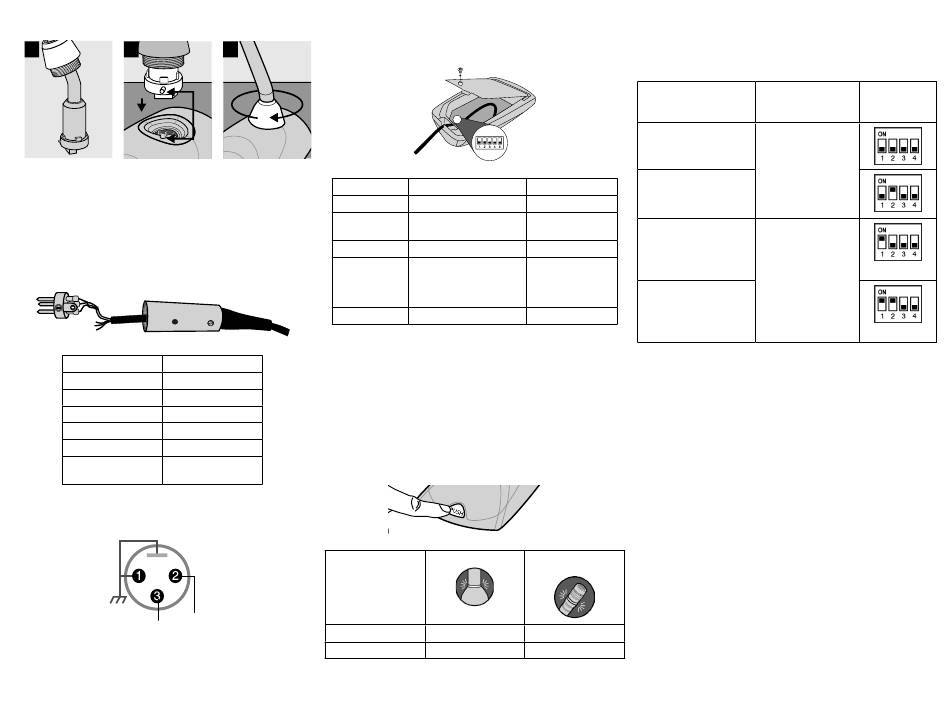

Installation
1 2
Attention : Pour éviter de tordre les broches, aligner la clavette
sur l'encoche et bien asseoir le connecteur avant de le tourner
pour le verrouiller.
Câble
Le câble fixe de 6,1 m(20 pi) est terminé par un connecteur XLR à
3 broches. Pour les applications logiques, ouvrir le connecteur XLR
pour accéder aux trois conducteurs logiques sans terminaison.
Couleur du fil Fonction
Rouge
Noir
Blanc COUPURE
Orange ENTRÉE LED
Vert Masse de logique
Blindage Masse commune du
Désignation des broches MX400DB
Audio +
Audio −
XLR 3 broches
Micro-interrupteurs MX400DP
Attention : Le fait de ne pas remettre en place la vis d'arrêt réduira
3
l'immunité HF.
Interrupteur
1
2
3
4
5
Commande de coupure du son locale
Le microphone est expédié configuré pour une commande de
Audio +
coupure du son locale (manuelle) (micro-interrupteur 3 abaissé).
Audio −
Dans ce mode, le bouton PUSH situé sur le microphone permet de
couper le signal audio sur le microphone. Le son n'est pas envoyé
aux sorties audio lorsqu'il est coupé.
Dans cette configuration, la couleur du témoin à LED reflète l'état
du microphone, tel qu'il est contrôlé par l'utilisateur avec le bouton
PUSH.
micro
État du
microphone
Actif
Son coupé
Abaissé (par défaut) Relevé
Instantané Alternance
Appuyer pour couper Appuyer pour
le son parler
Coupure du son locale Commande logique
Plage de fréquences Filtre passe-haut
complète (atténue de 6 dB
par octave en des-
sous de 150 Hz)
La LED s'allume La LED clignote
MX405, 410, 415 MX405R, 410R,
415R
Vert Rouge
Rouge Éteint/clignotant*
Configuration du bouton
Pour permettre une commande de coupure de son locale, utiliser
les micro-interrupteurs 1 et 2 pour configurer le comportement du
bouton.
Comportement du Signal logique de
bouton SORTIE COUPURE
Instantané : Appuyer
Lorsque l'on appuie
pour couper le son (ré- sur le bouton, la
glage usine) SORTIE COUPURE
(fil rouge) descend
à 0 V. Lorsque le
Instantané : Appuyer
bouton est relâché, la
pour parler
SORTIE COUPURE
revient à +5 V.
Bascule : Appuyer et Le fait d'appuyer
relâcher pour allumer ou sur le bouton et de
éteindre le microphone. le relâcher fait de-
Le micro est actif lorsqu'il scendre la SORTIE
est sous tension. COUPURE à 0 V.
Appuyer de nouveau
Bascule : Appuyer et
pour revenir à +5 V.
relâcher pour allumer ou
éteindre le microphone.
Le micro est coupé
lorsqu'il est sous tension
Commande de coupure du son logique (mixage
automatique)
Relever le micro-interrupteur 3 pour configurer le microphone
pour les applications avec commande logique où le son venant
du microphone est coupé par un appareil extérieur, comme par
exemple un mélangeur automatique. Dans ce mode, la fonction
de coupure du son locale du bouton PUSH est invalidée (le micro-
phone envoie toujours du son) et le voyant à LED ne répond pas
directement à la pression du bouton.
Comme le requièrent les spécifications d'installation, raccorder le
conducteur SORTIE COUPURE situé dans le câble du microphone
au mélangeur automatique ou à un autre appareil compatible
logique TTL. Lorsque l'orateur appuie sur le bouton situé sur le
microphone, cela modifie le niveau de tension au niveau du con-
ducteur SORTIE COUPURE, lequel indique à l'appareil de couper
le son pour ce canal ou d'effectuer une autre fonction.
Pour commander le voyant à LED du microphone, raccorder le
conducteur ENTRÉE LED à la sortie gate du mélangeur automa-
tique (ou de tout autre appareil à logique TTL).
Réglage des
micro-inter-
rupteurs
