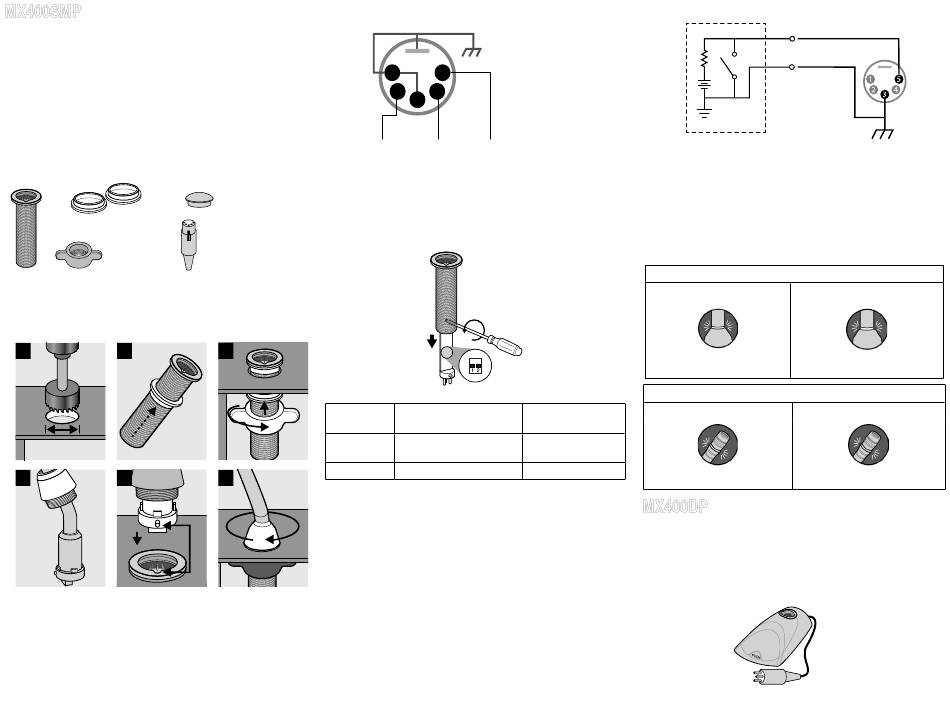

Accessori In Dotazione - Shure Microflex MX405 Handbuch

MX400SMP
Preamplificatore per montaggio su superficie
MX400SMP
Supporto permanente per tavoli di sale conferenze o leggii. Include
ingresso logico LED
Accessori

Accessori in dotazione

66A11907
Anelli di isolamento in
gomma
65A2190
Dado ad alette
Kit per montaggio su superficie MX400SMP
Installazione
1 2
2.5 cm
(1 in)
4 5
Nota: l'eccessivo serraggio del dado ad alette riduce l'isolamento
dalle vibrazioni.
Attenzione: per evitare di piegare i piedini, allineate la chiave
all'intaglio e inserite a fondo il connettore prima di ruotarlo per
bloccarlo.
20
Segnali sul contatto MX400SMP
Audio −
Interruttori DIP
66A405
Cappuccio in plastica
Impostate l'interruttore DIP 1 per attivare il filtro passa alto, che at-
tenua le frequenze di 6 dB per ottava al di sotto di 150 Hz.
95A2529
XLR-F a 5 contatti
3
Interruttore
1
2
6
Ingresso logico LED
Per far funzionare l'indicatore LED, usate il connettore XLR a 5
contatti in dotazione allo scopo di collegare il microfono a un mixer
automatico o altro dispositivo logico.
Nota: collegate il LED IN all'uscita di porta per far illuminare il LED
quando è attivo quel canale.
Non usate le porte relè su dispositivi Crestron e AMX. Usate in-
vece le porte logiche I/O.
L'ingresso logico LED potrebbe non funzionare quando collegate
dispositivi che non dispongono di circuiti logici con "resistenza pull-
up" interna, quali ClearOne prodotti DSP. È possibile aggiungere
per ciascun microfono circuiti con resistenza pull-up esterna. Per
istruzioni dettagliate, visitate il sito www.shure.com/FAQ.
1 5
2 4
3
Audio + Ingresso logico (LED IN)
XLR a 5 contatti
Giù (impostazione Su
predefinita)
Risposta in frequenza Filtro passa alto
intera
LED fisso LED lampeggiante
Dispositivo
GND
+5 V
Porta logica (I/O)
Collegamento a un dispositivo con circuito logico dotato di "resistenza
pull-up" interna
Collegamento logico
Collegamento a un dis-
positivo con circuito logico
dotato di "resistenza pull-
up" interna
MX405, 410, 415
Ingresso logico BASSO (0 V) Ingresso logico ALTO (+5 V)
Verde
MX405R, 410R, 415R
Ingresso logico BASSO (0 V) Ingresso logico ALTO (+5 V)
Rosso
MX400DP
Base da tavolo MX400DP
La base da tavolo mobile MX400DP include un pulsante di silen-
ziamento configurabile con uscita logica.
Base da tavolo
Cavo collegato
Base da tavolo MX400DP
Mic
Rosso
Spento/lampeggiante
