Shure Microflex MX405 Handbuch Seite 40

MX400SMP
MX400SMP 表面安装前置放大器
永久安装在会议室桌面或讲台上。包括 LED 逻辑输入。
附件
提供的附件
66A11907
橡胶绝缘圈
65A2190
翼形螺母
MX400SMP 表面安装套件

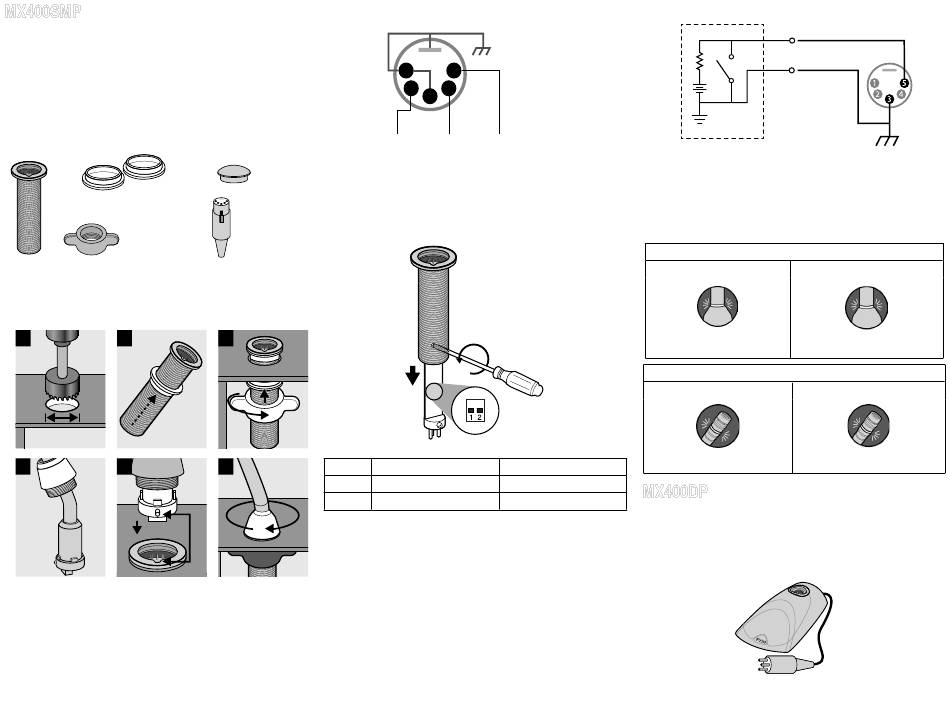

安装
1 2
2.5 cm
(1 in)
4 5
注意：将翼形螺母过度拧紧会影响减震效果。
小心：为防止插针弯曲，应将标记与凹槽对准，并在扭转锁紧之前
让接头完全吻合。
40
MX400SMP 插针分配
音频 -
66A405
塑料盖
DIP 开关
将 DIP 开关 1 设置为向上以接合低切滤波器，在低于 150 Hz 时每
八度音阶频率降低 6 dB。
95A2529
5 针 XLR-F
3
6
开关
1
2
指示灯逻辑
如需操作 LED 指示灯，请使用随附 5 针 XLR 连接器将话筒连接到
自动混音器或其他逻辑设备。
注意：将"指示灯输入"连接到选通输出，以在频道选通打开时点亮
指示灯。
切勿使用 Crestron 和 AMX 设备上的继电器端口。而应使用 I/O 逻
辑端口。
当连接到以下不具备内部"上拉电阻器"逻辑电路的设备时，指示灯逻
辑可能无法正常工作： ClearOne DSP 产品。可为每个话筒添加外
部上拉电阻器电路。访问 www.shure.com/FAQ 获取详细说明。
1 5
2 4
3
音频 + 逻辑（指示灯输入）
5 针 XLR
向下（默认） 向上
全频率响应 低切滤波器
指示灯稳定 指示灯闪烁
设备
GND
+5 V
逻辑端口 (I/O)
使用内部"上拉电阻器"逻辑电路连接到设备
逻辑连接
使用内部"上拉电阻器"逻辑
电路连接到设备
MX405、410、415
逻辑低 (0 V)
绿色
MX405R、410R、415R
逻辑低 (0 V)
红色
MX400DP
MX400DP 桌面底座
MX400DP 可移动桌面底座包括带逻辑输出的可配置静音按钮。
桌面底座
MX400DP 桌面底座
Mic
逻辑高 (+5 V)
红色
逻辑高 (+5V)
灭/闪烁
随附线缆
