MX400SMP

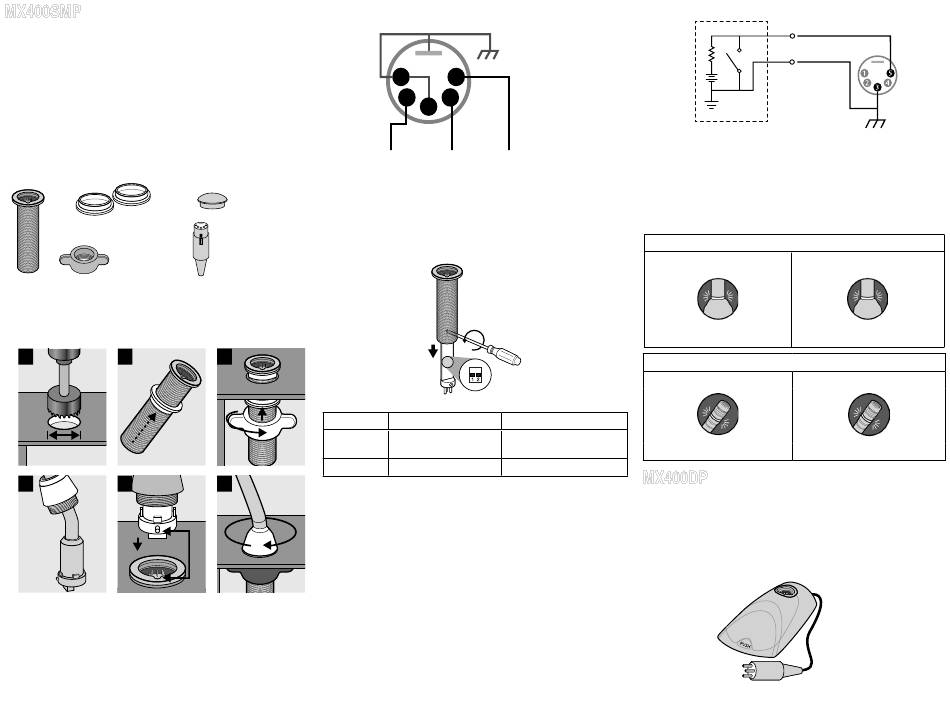

MX400SMP Pré-amplificador de montagem na
superfície
Montagem permanente em mesas de conferência ou de palestra.
Inclui entrada lógica para LED.
Acessórios
Acessórios Inclusos
66A11907
Anéis de Isolamento
de Borracha
65A2190
Porca de borboleta
MX400SMP Kit de Montagem na Superfície
Instalação
1 2
2.5 cm
(1 in)
4 5
Observação: Apertar em excesso a porca borboleta reduz o isola-
mento contra choques.
Cuidado: Para evitar pinos tortos, alinhe a tecla ao entalhe e as-
sente o conector inteiramente antes de girar para travar.
24
MX400SMP Atribuições dos Pinos
Áudio −
66A405
Tampa Plástica Interruptores DIP
Configure o Interruptor DIP 1 para ativar o filtro corta-baixa, que
atenua frequências abaixo de 150 Hz em 6 dB por oitava.
95A2529
XLR-F de 5 Pinos
3
Interruptor
1
2
6
Lógica do LED
Para operar o indicador de LED, use o conector XLR de 5 pinos
para conectar o microfone a um mixer automático ou outro disposi-
tivo lógico.
Observação: Conecte o LED IN à saída do canal para iluminar o
LED quando o canal é ativado.
Não use as portas de relé nos dispositivos Crestron e AMX. Em
vez disso, use as portas lógicas I/O.
A lógica de LED pode não funcionar ao conectar a dispositivos que
não tenham circuitos de lógica de resistor "pull-up" internos, tais
como produtos ClearOne DSP. Circuitos externos de resistor pull-
up podem ser adicionados a cada microfone. Visite www.shure.
com/FAQ para obter instruções detalhadas.
1 5
2 4
3
Áudio + Lógica (LED IN)
XLR de cinco Pinos
Para baixo (Padrão) Para cima
Resposta de frequência Filtro de corte de baixas
máxima
LED estável LED piscando
Dispositivo
GND
+5 V
Porta Lógica (I/O)
Conexão a dispositivo com circuito lógico de resistor pull-up.
Conexão lógica
Conexão a dispositivo
com circuito lógico de re-
sistor pull-up.
MX405, 410, 415
Lógico LOW (0 V)
Verde
MX405R, 410R, 415R
Lógico LOW (0 V)
Vermelho
MX400DP
MX400DP Base do Desktop
A base do desktop móvel MX400DP inclui um botão de mudo con-
figurável com saída lógica.
Base do desktop
MX400DP Base do Desktop
Mic
Lógico HIGH (+5 V)
Vermelho
Lógico HIGH (+5V)
Desligado/Piscando
Cabo Conectado
