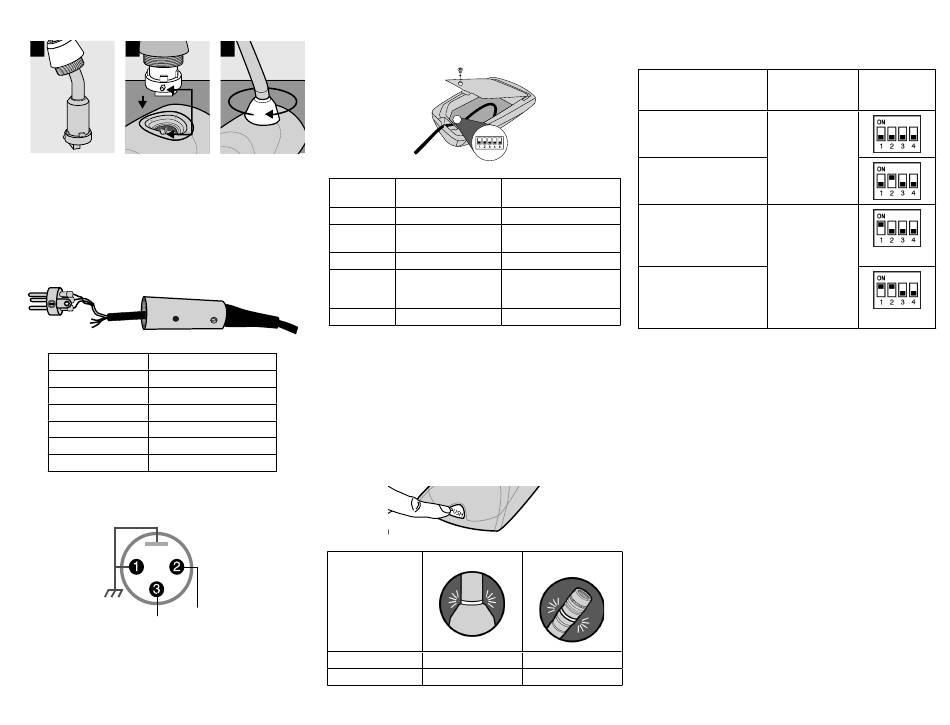

Installazione
1 2
Attenzione: per evitare di piegare i piedini, allineate la chiave
all'intaglio e inserite a fondo il connettore prima di ruotarlo per
bloccarlo.
Cavo
Il cavo collegato da 20 piedi dispone di un connettore terminale
XLR a 3 contatti. Per applicazioni logiche, aprire il connettore XLR
in modo da accedere ai tre conduttori logici privi di terminazione.
Colore cavo Funzione
Rosso
Nero
Bianco SWITCH OUT
Arancione Ingresso LED
Verde Logic Ground
Schermatura Massa comune microfono
Segnali sul contatto MX400DB
Audio +
Audio −
XLR a 3 contatti
Interruttori DIP MX400DP
Attenzione: la mancata installazione delle viti di fermo riduce
3
l'immunità RF.
Interruttore
1
2
3
4
5
Comando di silenziamento locale
Il microfono viene configurato in fabbrica per il controllo locale
Audio +
(manuale) del silenziamento (interruttore DIP 3 giù). In questa
Audio −
modalità, il pulsante PUSH sul microfono provoca il silenziamento
del segnale audio sul microfono stesso. Quando è attiva l'opzione
di silenziamento, l'audio non viene inviato alle uscite audio.
In questa configurazione, il colore del LED indica lo stato del
microfono, conseguente ai comandi impartiti dall'utente con il pul-
sante PUSH.
Stato del
microfono
Attivo
Silenziato
Giù (impostazione Su
predefinita)
Momentaneo Attivazione/disattivazione
Silenziamento medi- Attivazione mediante
ante pressione pressione
Silenziamento locale Controllo logico
Gamma di frequenze Filtro passa alto (attenua
intera 6 dB per ottava al di sotto
dei 150 Hz.
LED fisso LED lampeggiante
MX405, 410, 415 MX405R, 410R,
415R
Verde Rosso
Rosso Spento/lampeggiante
Configurazione del pulsante
Per l'utilizzo locale del con di mute, utilizzate gli interruttori DIP 1 e
2 per configurare il comportamento del pulsante.
Comportamento del Segnale logico
pulsante SWITCH OUT
Momentaneo: premere per
Quando viene
silenziare (impostazione di premuto, SWITCH
fabbrica). OUT (cavo rosso)
scende a 0 V.
Quando viene
Momentaneo: attivazione
rilasciato, ritorna a
mediante pressione
+5 V.
Attivazione/disattivazione: La pressione e il
premete e rilasciate per rilascio impostano
inserire/ disinserire il micro- SWITCH OUT a 0
fono. Il microfono è attivo V. Premete nuo-
all'accensione. vamente per ripor-
tarla a +5 V.
Attivazione/disattivazione:
premete e rilasciate per in-
serire/ disinserire il microfo-
no. Il microfono è silenziato
all'accensione
Controllo di mute logico (missaggio automatico)
Posizionate lo switch DIP 3 su per configurare il microfono per le
applicazioni con controllo logico in cui l'audio del microfono viene
silenziato da un dispositivo esterno, come un mixer automatico.
In questa modalità, la funzione di mute locale del pulsante PUSH
viene esclusa (il microfono invia sempre l'audio) ed il LED non
risponde direttamente alla pressione del pulsante.
Come richiesto dalle specifiche di installazione, collegate il condut-
tore SWITCH OUT del cavo del microfono al mixer automatico o ad
altro dispositivo logico TTL. Quando l'oratore preme il pulsante sul
microfono, si modifica il livello di tensione nel conduttore SWITCH
OUT: questa variazione richiede al dispositivo di silenziare l'audio
di quel canale o di eseguire altre funzioni.
Per controllare il LED sul microfono, collegate il conduttore LED IN
all'uscita gate sul mixer automatico (o altro dispositivo logico TTL).
Impostazione
interruttore
DIP
