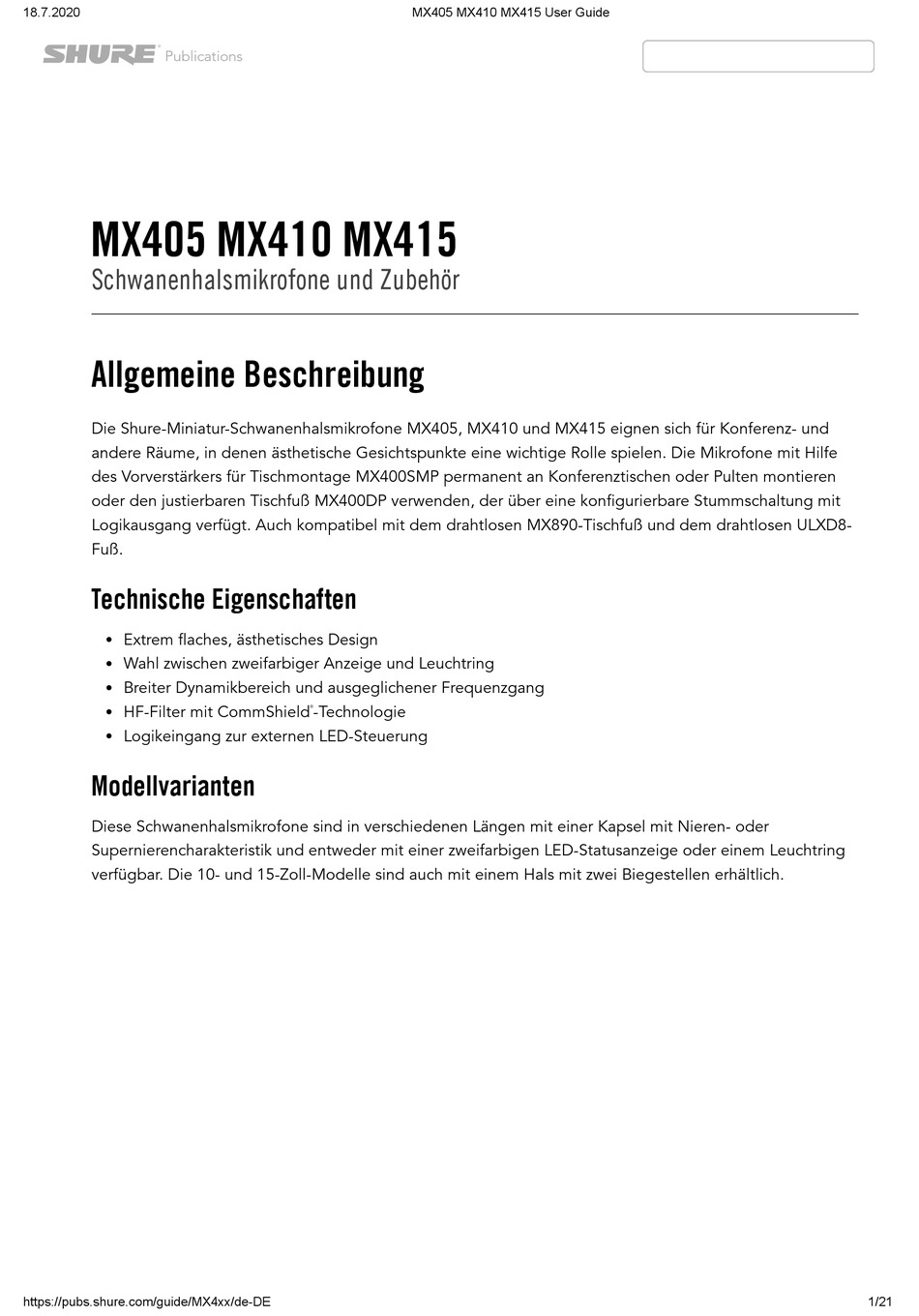

18.7.2020
Publications
MX405 MX410 MX415
Schwanenhalsmikrofone und Zubehör
Allgemeine Beschreibung
Die Shure-Miniatur-Schwanenhalsmikrofone MX405, MX410 und MX415 eignen sich für Konferenz- und
andere Räume, in denen ästhetische Gesichtspunkte eine wichtige Rolle spielen. Die Mikrofone mit Hilfe
des Vorverstärkers für Tischmontage MX400SMP permanent an Konferenztischen oder Pulten montieren
oder den justierbaren Tischfuß MX400DP verwenden, der über eine konfigurierbare Stummschaltung mit
Logikausgang verfügt. Auch kompatibel mit dem drahtlosen MX890-Tischfuß und dem drahtlosen ULXD8-
Fuß.
Technische Eigenschaften
Extrem flaches, ästhetisches Design
Wahl zwischen zweifarbiger Anzeige und Leuchtring
Breiter Dynamikbereich und ausgeglichener Frequenzgang
HF-Filter mit CommShield
Logikeingang zur externen LED-Steuerung
Modellvarianten
Diese Schwanenhalsmikrofone sind in verschiedenen Längen mit einer Kapsel mit Nieren- oder
Supernierencharakteristik und entweder mit einer zweifarbigen LED-Statusanzeige oder einem Leuchtring
verfügbar. Die 10- und 15-Zoll-Modelle sind auch mit einem Hals mit zwei Biegestellen erhältlich.
https://pubs.shure.com/guide/MX4xx/de-DE
MX405 MX410 MX415 User Guide
-Technologie
®
1/21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Shure MX405
Inhaltszusammenfassung für Shure MX405
- Seite 1 Schwanenhalsmikrofone und Zubehör Allgemeine Beschreibung Die Shure-Miniatur-Schwanenhalsmikrofone MX405, MX410 und MX415 eignen sich für Konferenz- und andere Räume, in denen ästhetische Gesichtspunkte eine wichtige Rolle spielen. Die Mikrofone mit Hilfe des Vorverstärkers für Tischmontage MX400SMP permanent an Konferenztischen oder Pulten montieren oder den justierbaren Tischfuß...
- Seite 2 18.7.2020 MX405 MX410 MX415 User Guide Publications Erfassungsbereich und Platzierung Niere: Ein Mikrofon für ein oder zwei Personen. Superniere: Ein Mikrofon für jede Person. https://pubs.shure.com/guide/MX4xx/de-DE 2/21...
-
Seite 3: Einrastender Windschutz
18.7.2020 MX405 MX410 MX415 User Guide Publications Niere Superniere Mikrofonplatzierung Einrastender Windschutz Rastet in die Rille unter der Kapsel ein. Zum Abnehmen den Spalt mit einem Schraubenzieher oder Daumennagel aufspreizen. Bietet 30 dB Poppschutz. Auswechselbare Kapseln Microflex-Mikrofone verwenden auswechselbare Kapseln, die Ihnen ermöglichen, die Richtcharakteristik für verschiedene Installationen zu wählen. -
Seite 4: Montage
18.7.2020 MX405 MX410 MX415 User Guide Publications Richtcharakteristiken der Kapseln MX400SMP MX400SMP Vorverstärker für Tischmontage Dauerhafte Montage an Konferenztischen oder Rednerpulten. Umfasst LED-Logikeingang. Zubehör Mitgeliefertes Zubehör MX400SMP Tischmontagesatz Montage https://pubs.shure.com/guide/MX4xx/de-DE 4/21... -
Seite 5: Dip-Schalter
18.7.2020 MX405 MX410 MX415 User Guide Publications Hinweis: Durch zu festes Anziehen der Flügelmutter verringert sich die Schwingungsdämpfung. Vorsicht: Den Keil an der Kerbe ausrichten und den Stecker ganz einsetzen, bevor er zur Verriegelung gedreht wird, um ein Verbiegen der Pins zu verhüten. - Seite 6 18.7.2020 MX405 MX410 MX415 User Guide Publications Schalter Unten (Voreinstellung) Oben Voller Frequenzgang LowCut-Filter LED leuchtet ständig LED blinkt LED-Logik Zum Betrieb der LED-Anzeige das Mikrofon mittels des mitgelieferten 5-Pin-XLR-Steckers an eine automatische Mischstufe oder ein anderes Logikgerät anschließen.
- Seite 7 18.7.2020 MX405 MX410 MX415 User Guide Publications Logikanschluss Verbindung mit Gerät mit interner Endwiderstands-Logikschaltung MX405, 410, 415 Logisch Null (0 V) Logik-Hochpegel (+5 V) Grün MX405R, 410R, 415R https://pubs.shure.com/guide/MX4xx/de-DE 7/21...
- Seite 8 18.7.2020 MX405 MX410 MX415 User Guide Publications MX405R, 410R, 415R Logisch Null (0 V) Logik-Hochpegel (+5 V) Aus/blinkt MX400DP MX400DP Tischfuß Der justierbare MX400DP Tischfuß verfügt über eine konfigurierbare Stummschaltung mit Logikausgang. MX400DP Tischfuß Montage https://pubs.shure.com/guide/MX4xx/de-DE 8/21...
- Seite 9 18.7.2020 MX405 MX410 MX415 User Guide Publications Vorsicht: Den Keil an der Kerbe ausrichten und den Stecker ganz einsetzen, bevor er zur Verriegelung gedreht wird, um ein Verbiegen der Pins zu verhüten. Kabel Das angeschlossene 6,1 m lange Kabel ist mit einem 3-Pin-XLR-Stecker abgeschlossen. Für Logikanwendungen den XLR-Stecker öffnen, um auf die drei anschlusslosen Logikleiter zuzugreifen.
- Seite 10 18.7.2020 MX405 MX410 MX415 User Guide Publications Drahtfarbe Funktion Audio + Schwarz Audio − Weiß SCHALTER-AUSGANG Orange LED-EINGANG Grün Logik-Masse Abschirmung Gemeinsame Mikrofonerdung MX400DB-Pinbelegungen 3-Pin-XLR MX400DP-DIP-Schalter Vorsicht: Wenn die Stellschraube nicht wieder eingebaut wird, verringert sich die HF-Störfestigkeit. https://pubs.shure.com/guide/MX4xx/de-DE...
- Seite 11 18.7.2020 MX405 MX410 MX415 User Guide Publications Schalter Unten (Voreinstellung) Nach oben Tastend (Momentan, solange Taster gedrückt) Umschalten Stummschalten auf Tastendruck Sprechen auf Tastendruck Stummschaltung durch internen Taster Stummschaltung durch externe Logik Gesamtes Frequenzspektrum LowCut-Filter (dämpft unterhalb von 150 Hz um 6 dB je Oktave) LED leuchtet ständig...
- Seite 12 18.7.2020 MX405 MX410 MX415 User Guide Stummschaltung durch internen Taster Publications Bei der Auslieferung ist das Mikrofon für lokale (manuelle) Stummschaltung (DIP-Schalter 3 unten) konfiguriert. In diesem Modus schaltet die PUSH-Taste am Mikrofon das Audiosignal des Mikrofons stumm. Bei Stummschaltung wird das Audiosignal nicht an die Audioausgänge gesendet.
- Seite 13 18.7.2020 MX405 MX410 MX415 User Guide Publications Tastenverhalten SCHALTER-AUSGANG-Logiksignal DIP-Schalterstellung Taster: Stummschalten auf Tastendruck (Werkseinstellung). Bei Tastendruck fällt das SCHALTER-AUSGANG-Signal (roter Draht) auf 0 V ab. Nach dem Loslassen kehrt das SCHALTER-AUSGANG-Signal auf +5 V zurück. Taster: Sprechen auf Tastendruck Umschalten: Drücken und loslassen, um das Mikrofon ein- bzw.
- Seite 14 18.7.2020 MX405 MX410 MX415 User Guide Publications Stummschaltung durch externe Logik (automatisches Mischen) DIP-Schalter 3 nach oben einstellen, um das Mikrofon für Logiksteuerungsanwendungen zu konfigurieren, wobei das Audiosignal vom Mikrofon durch ein externes Gerät, wie z. B. eine automatische Mischstufe, stumm geschaltet wird.
-
Seite 15: Specifications
18.7.2020 MX405 MX410 MX415 User Guide Die LED leuchtet grün/rot auf, wenn der MX396-LED-EINGANG geerdet ist (orangefarbener Draht an Publications grünen Draht angeschlossen). Die LED leuchtet rot/nicht auf, wenn der LED-EINGANG spannungsführend ist (orangefarbener Draht ist NICHT an grünen Draht angeschlossen). - Seite 16 18.7.2020 MX405 MX410 MX415 User Guide 120 dB Publications Äquivalenzausgangsrauschen A-bewertet Niere 28 dB Schalldruckpegel Superniere 27 dB Schalldruckpegel Signalrauschabstand bez. auf 94 dB Schalldruckpegel bei 1 kHz Niere 66 dB Superniere 68 dB Dynamikbereich 1 k Ω Last, bei 1 kHz 93 dB Gleichtaktunterdrückung 10 bis 100,000 kHz...
- Seite 17 18.7.2020 MX405 MX410 MX415 User Guide Nettogewicht Publications MX405 0,054 kg (0,119 lbs) MX410 0,068 kg (0,150 lbs) MX415 0,07 kg (0,154 lbs) MX400DP 0,516 kg (1,138 lbs) MX400SMP 0,125 kg (0,275 lbs) Logikanschlüsse LED IN Aktiver Tiefpegel (≤1,0 V), TTL-kompatibel. Absolute Maximalspannung: -0,7 V bis 50 V. LOGIC OUT Aktiver Tiefpegel (≤1,0 V), sinkt auf bis zu 20 mA ab, TTL-kompatibel.
- Seite 18 18.7.2020 MX405 MX410 MX415 User Guide Publications Relative Feuchtigkeit 0–95% Versorgungsspannungen Phantomspeisung 48–52 V DC, 8,0 mA https://pubs.shure.com/guide/MX4xx/de-DE 18/21...
- Seite 19 18.7.2020 MX405 MX410 MX415 User Guide Publications https://pubs.shure.com/guide/MX4xx/de-DE 19/21...
- Seite 20 18.7.2020 MX405 MX410 MX415 User Guide Publications Zulassungen Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt. https://pubs.shure.com/guide/MX4xx/de-DE 20/21...
- Seite 21 18.7.2020 MX405 MX410 MX415 User Guide Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Publications Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Deutschland Telefon: +49 7262 9249-0 Telefax: +49 7262 9249-114 E-Mail: info@shure.de...
