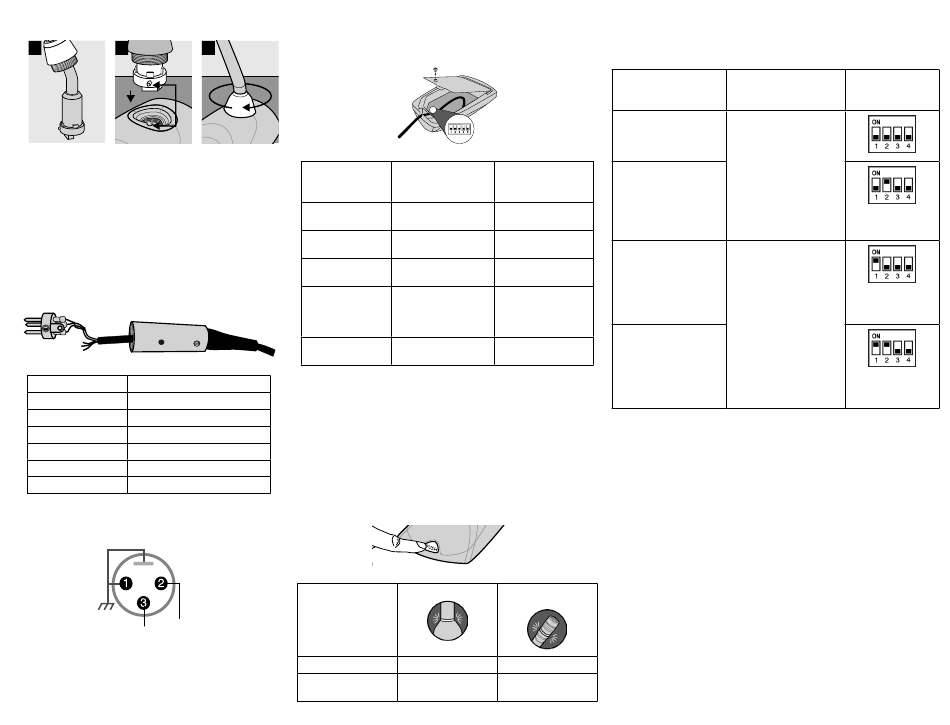

Установка
1 2
Предупреждение. Чтобы не погнуть контакты,
совместите направляющий ключ с вырезом, вставьте
разъем до конца и лишь затем поверните его для
фиксации.
Кабель
На конце присоединенного кабеля длиной 6,1 м
(20 футов) имеется 3-контактный разъем XLR. Для
использования логики откройте разъем XLR, чтобы
получить доступ к трем логическим проводникам без
концевой заделки.
Цвет провода Функция
Красный Аудио +
Черный Аудио –
Белый ВЫХОД ПЕРЕКЛЮЧАТЕЛЯ
Оранжевый ВХОД СВЕТОДИОДА
Зеленый Логическая земля
Экран Общая земля микрофонов
Разводка контактов MX400DB
Аудио +
Аудио –
3-контактный разъем XLR
DIP-переключатели MX400DP
Предупреждение. Если не вернуть на место установочный
3
винт, будет снижена невосприимчивость к высоким частотам.
Переключатель
1
2
3
4
5
Местное управление выключением
При поставке микрофон настроен для местного (ручного)
управления выключением (DIP-переключатель 3 в нижнем
положении). В этом режиме при нажатии кнопки PUSH на
микрофоне производится выключение аудиосигнала. Когда
микрофон выключен, звук на аудиовыходы не передается.
В такой конфигурации цвет светодиода отражает состояние
микрофона, устанавливаемое пользователем с помощью
кнопки PUSH.
Состояние
микрофона
Активен
Выключен
Нижнее Верхнее
положение (по положение
умолчанию)
Мгновенное Переключение
действие
Нажать для Нажать для
выключения включения
Местное выключение Логическое
управление
Полный частотный Фильтр высоких
диапазон частот (ослабляет
частоты на 6 дБ на
октаву ниже 150 Гц)
Светодиод горит Светодиод мигает
постоянно
MX405, 410, 415 MX405R, 410R,
415R
Зеленый Красный
Красный Выключен или
мигает
Настройка кнопки
При применении местного управления выключением используйте
для настройки работы кнопки DIP-переключатели 1 и 2.
Работа кнопки Логический сигнал
на ВЫХОДЕ
ПЕРЕКЛЮЧАТЕЛЯ
Мгновенное
При нажатии
действие: нажать для кнопки напряжение
выключения (заводская на ВЫХОДЕ
настройка). ПЕРЕКЛЮЧАТЕЛЯ
(красный провод)
Мгновенное действие:
падает до 0 В.
нажать для включения
При отпускании
кнопки на ВЫХОДЕ
ПЕРЕКЛЮЧАТЕЛЯ
восстанавливается
напряжение +5 В.
Переключение: При нажатии и
нажать и отпустить отпускании кнопки
кнопку, чтобы включить напряжение
или выключить на ВЫХОДЕ
микрофон. Микрофон ПЕРЕКЛЮЧАТЕЛЯ
активен, когда становится равным
включено его питание. 0 В. При повторном
нажатии кнопки
Переключение:
восстанавливается
нажать и отпустить
напряжение +5 В.
кнопку, чтобы включить
или выключить
микрофон. Микрофон
выключен, когда он
получает питание.
Логическое управление выключением
(автоматическое микширование)
Переведите DIP-переключатель 3 вверх, чтобы настроить
микрофон для работы с логическими управляющими устройствами,
когда приглушение звука от микрофона выполняется внешним
устройством, например автоматическим микшером. В этом
режиме функция локального глушения кнопки PUSH не работает
(звук с микрофона передается постоянно), и светодиод не
реагирует непосредственно на нажатие этой кнопки.
В соответствии с требованиями инструкций по установке
подсоедините провод ВЫХОДА ПЕРЕКЛЮЧАТЕЛЯ в кабеле
микрофона к автоматическому микшеру или другому логическому
устройству с ТТЛ. При нажатии говорящим кнопки на микрофоне
изменяется уровень напряжения на проводе ВЫХОДА
ПЕРЕКЛЮЧАТЕЛЯ, и на устройство подается сигнал приглушения
звука для этого канала или выполнения какой-либо иной функции.
Для управления светодиодом на микрофоне подсоедините провод
ВХОДА СВЕТОДИОДА к выходу затвора на автоматическом
микшере (или на логическом устройстве с ТТЛ).
Настройка DIP-
переключателя
