Wellendichtungsgruppe C3

Patronendichtung C3 - CARTEX SN

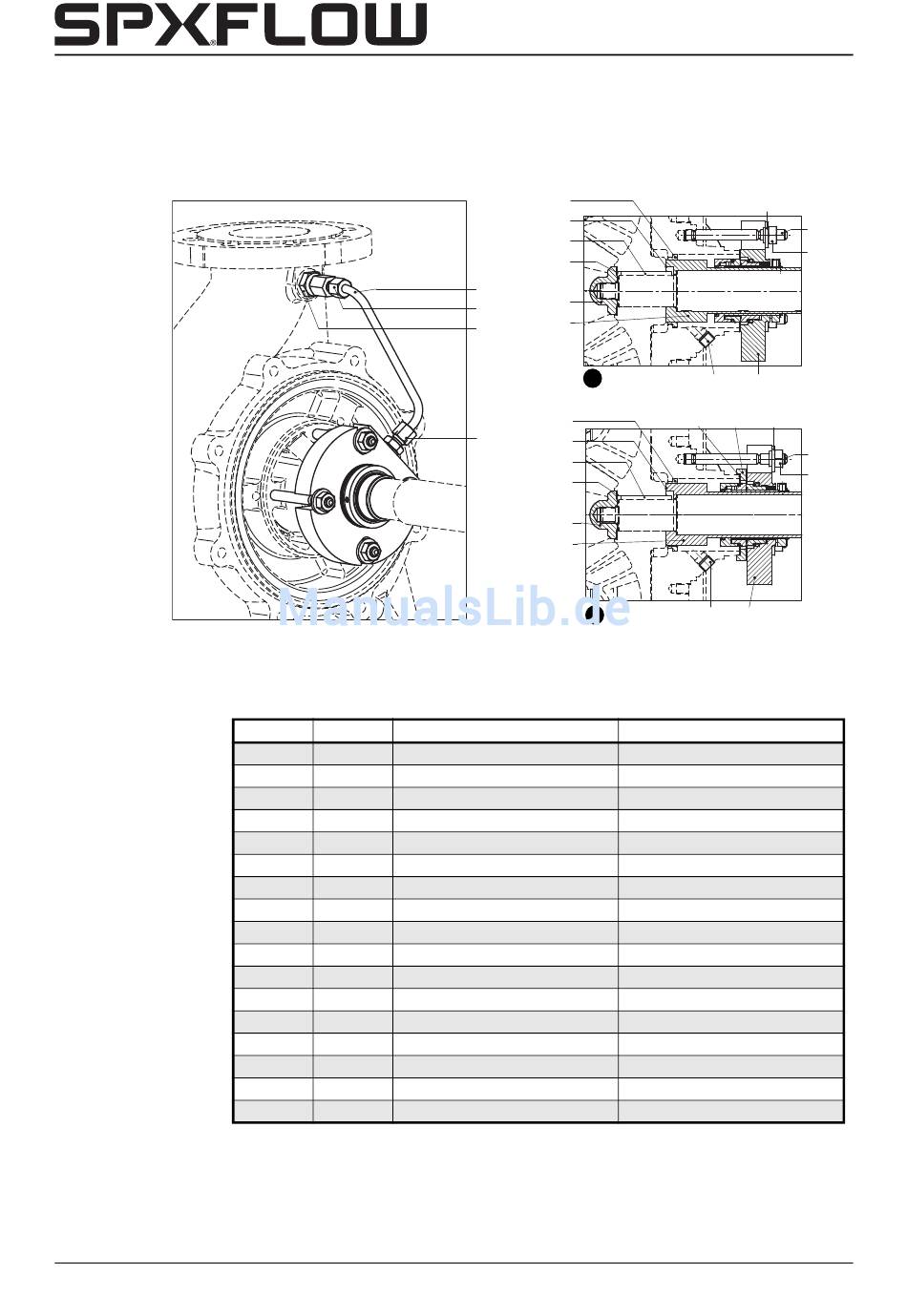

Abbildung 40:Gleitringdichtung C3 - CARTEX SN (A = Lagergr. 1 und 2, B = Lagergr.
3).

Teileliste Wellendichtungsgruppe C3 - CARTEX SN

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1210* 1 Drosselbuchse
1220* 1 Patronendichtung
1280 1 Reduzierring
1300* 1 Dichtung
1310 1 Stopfen
1320* 1 Dichtung
1340* 1 Dichtung
1410 1 Verschraubung (Bolzen)
1420 1 Rohr
1440 1 Reduziernippel
1450 1 Verschraubung (Gewinde)
1800 4 Stehbolzen
1810 4 Mutter
1815 4 Unterlegscheibe
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
Position 1280 und 1300 nur für Lagergruppe 3.
1210
1320
1860
1340
1420
1820
1450
1200
1440
A
1210
1410
1320
1860
1340
1820
1200
B
Teile
1815
1800
1810
1310 1220
1300 1280 1815
1800
1810
1310 1220
Werkstoffe
Edelstahl
Edelstahl
-
Edelstahl
-
Edelstahl
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
