I N S T R U CT I O N M A N UA L
S E / E N / D E / F R / E S / I T

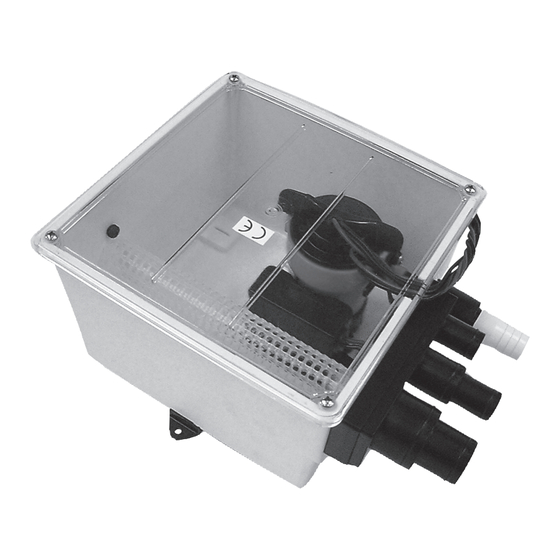

Multiple Port Shower Sump
W I T H U LT I M A S W I TC H 12 / 2 4 V D C
O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S
I B - 12 1 R 0 6 ( 12 / 2 018 )
R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R S E R V I C I N G T H I S
5 2 2 3 2 J P R 01
P R O D U CT
Werbung
Verwandte Anleitungen für Johnson Pump SPX FLOW
Inhaltszusammenfassung für Johnson Pump SPX FLOW
- Seite 1 I N S T R U CT I O N M A N UA L S E / E N / D E / F R / E S / I T Multiple Port Shower Sump W I T H U LT I M A S W I TC H 12 / 2 4 V D C O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S I B - 12 1 R 0 6 ( 12 / 2 018 ) R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R S E R V I C I N G T H I S...
- Seite 2 IT: Per ottenere maggiori informazioni sulle nostre sedi nel mondo, autorizzazioni, certificazioni, e rappresentanti locali, potete visitare il sito www.spxflow.com. La SPX FLOW, Inc. si riserva il diritto di apportare cambiamenti ai propri design e materiali senza preavviso o vincolo. Le caratteristiche del design, i materiali di costruzione e i dati dimensionali, così...
- Seite 3 > Svenska Multiple Port Duschläns Säkerhetsföreskrifter • Duschlänsen får inte användas till annan vätska än vatten/länsvatten. • Installera alltid pumpen med svart kabel (-) och brun/vit kabel (+). • Använd den säkring som anges, se ”Teknisk beskrivning” nedan. • Kabelanslutningarna ska avtätas med ett marint tätningsmedel. •...
- Seite 4 > Svenska Underhåll För att öppna länsen för rengöring, skruva loss locket. Motorn och nivåvakten kan tas bort för att rengöras från hår och smuts. Om nödvändigt, ta loss filtret och spola rent. Montering/demontering av motorenheten Lyft låshaken och vrid de två vingarna moturs och lyft ur enheten. Innan enheten återplaceras, kontrollera att tätningen sitter på...
- Seite 5 > English Multiple Port Shower Sump Security • The shower sump may not be used for other liquid than water/bilge water. • Always install the pump with black lead (-) and brown/white lead (+). • Always use the fuse required, see ”Design features” below. •...
- Seite 6 > English Maintenance recommendations To open the container for cleaning, unscrew the lid. The motor and float switch assembly can be pulled out for removal of hair or debris. If necessary, remove the filter and wash it. To remove or replace the power cartridge Lift tab and rotate the two fins in a counter clockwise direction and lift out.
- Seite 7 > Deutsch Dusch-Absaugesystem mit Multiabsaugestutzen Sicherheitsvorschriften • Die Pumpe darf nicht für andere Flüssigkeiten als Wasser oder Bilgenwasser verwendet werden. • Das schwarze Kabel an den Minuspol (-) das Braunes/weiss Kabel an den Pluspol (+) anschliessen. • Angegebene Sicherung verwenden. Siehe ”Technische Beschreibung” unten. •...
- Seite 8 > Deutsch Wartungsanweisung Zum Reinigen der Pumpe muß der Deckel mit den Flügelschrauben durch Linksdrehung abgenommen werden. Motor und Niveuschalter können demontiert und von Schmutz gereinigt werden, wenn Notwendig den Filter mit Wasser sauberspülen. Austausch oder Demontage der Antriebseinheit Seitliche Verschlußzunge vom Pumpengehäuse abziehen (siehe Bild) und den Flügeldeckel durch Linksdrehen abnehmen.
- Seite 9 > Français Système d’évacuation pour douche Instructions de sécurité • Le système ne peut être utilisée que pour de l’eau ou pour les eaux de cale. • Brancher toujours la pompe avec cable noir (-) et cable marron/blanc (+). • Utiliser le fusible indiqué, voir ”Caractéristiques techniques”...
- Seite 10 > Français Recommandations d’entretien Pour nettoyage, devisser le couvercle du bac. Le moteur ainsi que le contacteur de niveau peuvent etre sortis afin de retirer les cheveux et autres debris savonneux. Si necessaire deposer le filtre et le laver. Pour enlever ou remplacer l’ensemble moteur Soulever la languette et tourner les deux oreilles dans le sens de rotation inverse à...
- Seite 11 > Español Sumidero de varias conexiones Instrucciones de seguridad • El sumidero no se puede utilizar para otros líquidos sino agua o agua de sentina. • Instalar siempre la bomba con cable negro (-) y cable marrón/blanco (+). • Utilizar el fusible indicado en las ”Características técnicas”. •...
- Seite 12 > Español Recomendaciones de mantenimiento Sacar la tapa, para limpiar la bomba. Puede sacarse el motor y el flotador para sacar el aire o porquería. Si es necesario quitar el filtro y limpiarlo. Para sacar la unidad motriz Levantar la lengüeta y girar las dos orejas en sentido contrario a la rotación de las agujas del reloj, y sacar la unidad motriz.
- Seite 13 > Italiano Sistema di scarico della doccia Istruzioni di sicurezza • Il sistema dev’essere utilizzato esclusivamente con acqua oppure acqua di sentina. • Installare la pompa sempre con il cavo nero (-) e il cavo marrone/bianco (+). • Usare il fusibile richiesto, vedere paragrafo ”Caratteristiche tecniche”. •...
- Seite 14 > Italiano Manutenzione Per pulire, aprire la cassa svitando le viti. L’unità interruttore del motore e del galleggiante può essere tolta per rimuovere capelli e sporcizia. Se necessario rimuovere filtro e risciacquarlo. Per rimuovere o sostiture l’unità motrice Levare la linguetta e girare le due ali in senso antiorario e sollevare l’unità motrice. Per rimontare l’unità, assicurarsi prima che la guarnizione sia nella sua sede.
- Seite 15 50 mm 20 mm...
- Seite 16 Johnson Pump - Marine at www.spxflow.com SPX FLOW, Inc. reserves the right to incorporate our latest design and material changes without notice or obligation. Design features, materials of construction and dimensional data, as described in this bulletin, are provided for your information only and should not be relied upon unless confirmed in writing.
