I N S T R U CT I O N M A N UA L
Viking Compact
M A N UA L LY O P E R AT E D B I LG E P U M P
O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S
I B - 12 6 R 0 4 ( 01 / 2 016 )
R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R S E R V I C I N G T H I S
P R O D U CT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Johnson Pump SPXFLOW Viking Compact
Inhaltszusammenfassung für Johnson Pump SPXFLOW Viking Compact
- Seite 1 I N S T R U CT I O N M A N UA L Viking Compact M A N UA L LY O P E R AT E D B I LG E P U M P O R I G I N A L I N S T R U CT I O N S / T R A N S L AT I O N O F O R I G I N A L I N S T R U CT I O N S I B - 12 6 R 0 4 ( 01 / 2 016 ) R E A D A N D U N D E R S TA N D T H I S M A N UA L P R I O R TO O P E R AT I N G O R S E R V I C I N G T H I S P R O D U CT...
-
Seite 2: Typische Anwendungen

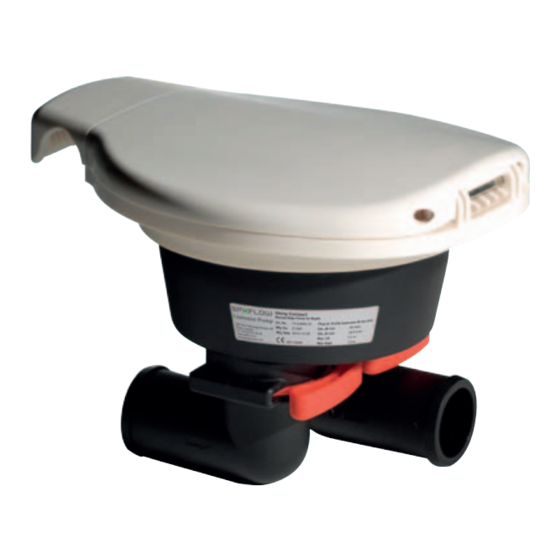

> Deutsch Manuelle Bilgenpumpe Typische Anwendungen Die Viking Compact ist eine manuell betriebene selbstansaugende Membranpumpe für Lenzeinrichtungen auf Booten. Die Viking Compact Pumpe und ihre Installation erfüllen die Anforderungen des ”ISO 15083 Small craft – Bilge pumping systems”. Die Viking Compact Pumpe kann auf Booten der Kategorien A, B, C und D mit einer Rumpflänge über 12 m (59 ft) nach ISO 15083 verwendet werden. -
Seite 3: Vor Der Installation
> Deutsch Vor der Installation • Zur typischen Installation siehe Abb. 2. • Bei Schiffen der Kategorien A, B und C soll die Pumpe von der Steuerung betreibbar sein. • Stellen Sie beim Installieren sicher, dass es genug Platz für die volle Tiefe der Pumpe hinter der Kabinendecke oder unter dem Deck gibt. -
Seite 4: Winterfest Machen
> Deutsch Winterfest machen Um Kältebeschädigungen zu vermeiden, entleeren Sie die Pumpe und die Rohre vom Wasser. Betrieben Sie nie eine eingefrorene Pumpe. Wartung Die Pumpe soll regelmäßig überprüft werden. Überprüfen Sie die Funktion der Pumpe. Entfernen Sie den Schmutz vom Pumpeneinlass. Verschlissene Gummikomponenten müssen ersetzt werden, mindestens jedoch alle drei Jahre. -
Seite 5: Teile- Und Materialliste
> Deutsch Ventile ersetzen Zu Stellung sehen Sie Abb. 5 • Entfernen Sie die Pumpe von der Kabinendecke oder vom Deck (siehe Anweisungen oben). • Lösen Sie die Kniestücke (Pos. 9 und 10) zusammen mit den Schläuchen von der Pumpe, indem Sie die roten Klemmen aufziehen (Pos. - Seite 6 > Figures Ø140 Fig. 1...
- Seite 7 > Figures Fig. 2...
- Seite 8 > Figures...
- Seite 9 > Figures Ø5,5 (4x) Fig. 3...
- Seite 10 > Figures Tryck i den här riktningen Pressing direction Druckrichtung Direction de la poussée Dirección de presionado Direzione di spinta Fig. 4...
- Seite 11 > Figures Fig. 5...
