HYDAC FILTER SYSTEMS GMBH
BeWa MFU-15E_S 4391552a de lq

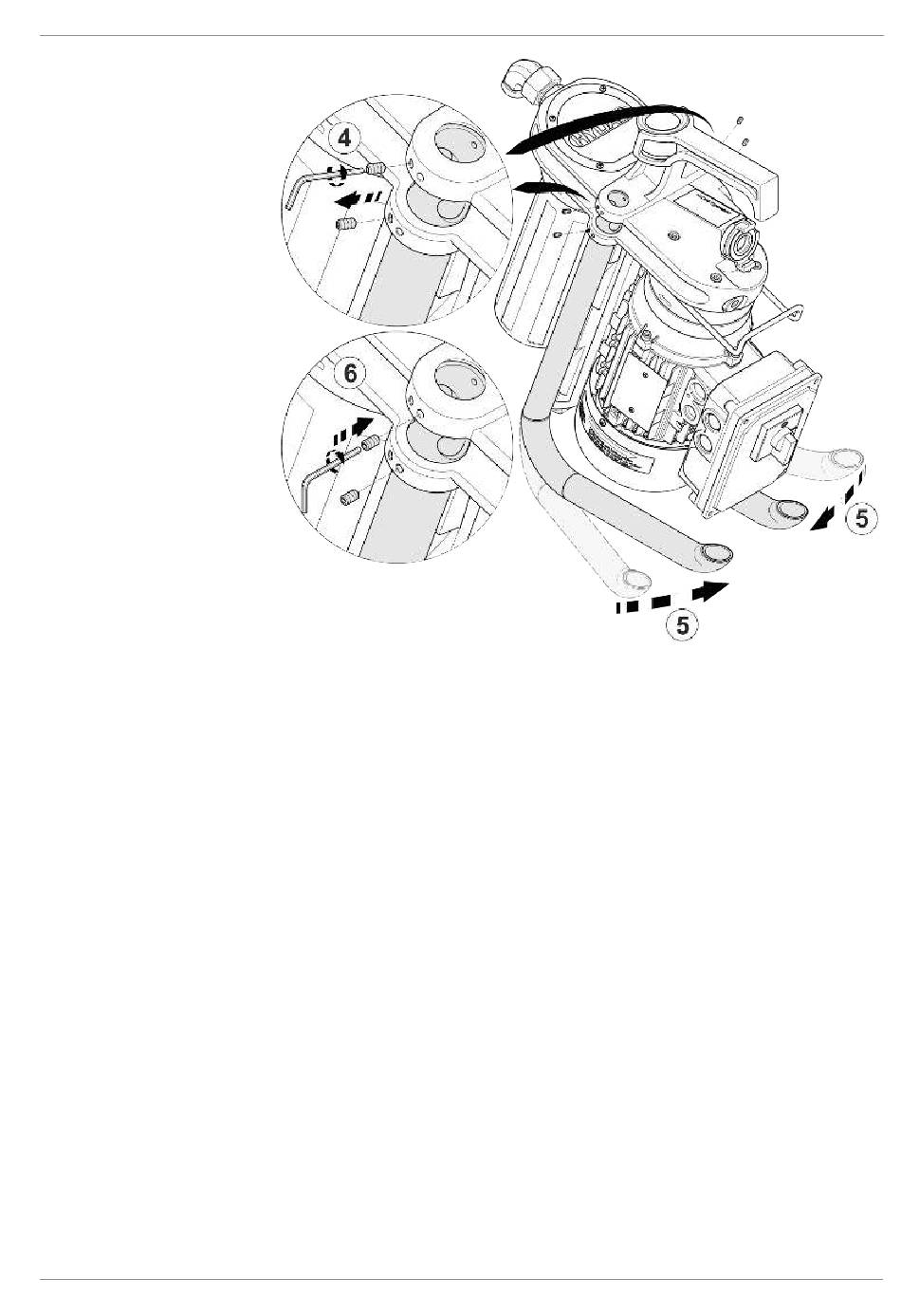

Abb. 17: Füße verstellen 44°->0°
Zum Verstellen beider Füße von 44° auf 0°, gehen Sie wie
folgt vor:
4. Drehen Sie die beiden Schrauben mit dem Innensechs-
kantschlüssel gegen den Uhrzeigersinn vollständig her-
aus.
5. Drehen Sie den Fuß ≈ 22° nach innen, so dass die Boh-
rungen im Fuß in der anderen Gewindebohrung an der
0° Position im Filterkopf zu erkennen sind.
6. Drehen Sie die beiden Schrauben im Uhrzeigersinn in
die anderen Gewindebohrungen (Position 22°) ein und
ziehen Sie diese mit einem Drehmoment von 3 Nm fest.
HINWEIS! Achten Sie darauf, dass sich die Schrauben
vollständig in der Gewindebohrung befinden. Stehen
Aufstellen / Montage / Integration des Filteraggregats | 5
47 / 104
