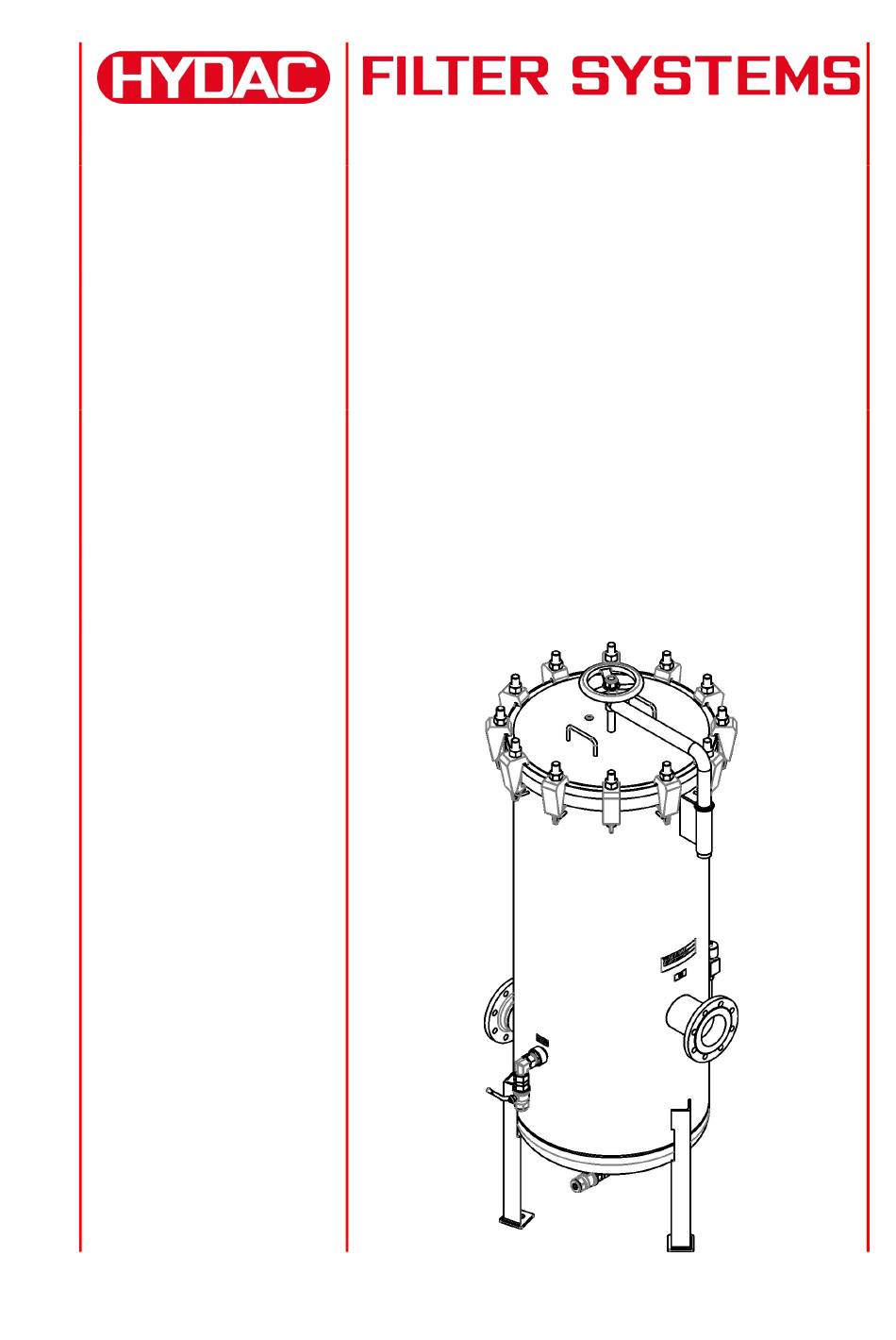

- Seite 1 MRF7 MultiRheo Filter 16 bar Montage- und Wartungsanleitung Deutsch (Originalanleitung) Dokumentation-Nr.: 3635531...
-
Seite 2: Alle Rechte Vorbehalten
Inhaltliche Änderungen dieses Handbuchs behalten wir uns ohne Ankündigung vor. HYDAC FILTER SYSTEMS GMBH Postfach 12 51 66273 Sulzbach / Saar Deutschland Dokumentationsbevollmächtigter Herr Günter Harge c/o HYDAC International GmbH, Industriegebiet, 66280 Sulzbach / Saar Telefon: ++49 (0)6897 509 1511 Telefax: ++49 (0)6897 509 1394 E-Mail: guenter.harge@hydac.com... -
Seite 3: Inhaltsverzeichnis
Maximaler Differenzdruck am Filterelement............16 Filterelemente FlexMicron P (Premium)............16 Filterelemente FlexMicron S (Standard) ............17 Filterelemente FlexMicron E (Economy) ............17 MRF Bestandteile ....................18 Hydraulikschema....................19 Abmessungen......................20 HYDAC FILTER SYSTEMS GMBH Seite 3 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... - Seite 4 MRF in Betrieb nehmen ..................23 Wartung durchführen..................... 23 Filterelemente wechseln..................24 Ersatzteile ....................... 27 MRF entsorgen ....................... 29 Kundendienst / Service..................29 Technische Daten....................29 Typenschlüssel ...................... 30 HYDAC FILTER SYSTEMS GMBH Seite 4 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25...
-
Seite 5: Vorwort
HYDAC FILTER SYSTEMS GMBH Technische Dokumentation Postfach 12 51 66273 Sulzbach / Saar Deutschland Die Redaktion freut sich über Ihre Mitarbeit. „Aus der Praxis für die Praxis“ HYDAC FILTER SYSTEMS GMBH Seite 5 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 6: Kundendienst
Nach Veränderungen bzw. Reparaturen an Teilen, welche die Sicherheit des Produktes beeinflussen, darf das Produkt erst nach Prüfung und Freigabe durch einen HYDAC Sachverständigen wieder in Betrieb genommen werden. Teilen Sie uns deshalb jede Veränderung, die Sie an dem Produkt durchführen bzw. -
Seite 7: Benutzen Der Dokumentation
Dateiname Die Dokumentation-Nr. mit Index dient zur Identifizierung und Nachbestellung der Anleitung. Der Index wird bei einer Überarbeitung / Änderung der Anleitung jeweils um eins erhöht. HYDAC FILTER SYSTEMS GMBH Seite 7 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 8: Sicherheitshinweise
Regelungen zur Unfallverhütung und zum Umweltschutz bereitzustellen und zu beachten. Alle Sicherheits- und Gefahrenhinweise an der Maschine sind in lesbarem Zustand zu halten und gegebenenfalls zu erneuern. HYDAC FILTER SYSTEMS GMBH Seite 8 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 9: Symbole Und Hinweiserklärung
Bei einer nicht bestimmungsgemäßer Verwendung können Gefahren entstehen. Solche sachwidrigen Verwendungen sind z.B.: Falsches Anschließen der Druck-, Rücklaufleitung und Leckölleitung. das nicht beachten der Einsatzbeschränkungen HYDAC FILTER SYSTEMS GMBH Seite 9 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 10: Ausbildung Des Personals
Anzulernendes Personal darf nur unter Aufsicht einer erfahrenen Person an dem MRF arbeiten. Tätigkeit Verpackung / Transport Inbetriebnahme Betrieb Störungssuche Störungsbeseitigung - mechanisch Störungsbeseitigung - elektrisch Wartung Instandsetzung Außerbetriebsetzung / Lagerung HYDAC FILTER SYSTEMS GMBH Seite 10 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 11: Gefahren Durch Druck Im Hydrauliksystem
Benetzen Sie den gesäuberte Filterinnenraum und alle Dichtflächen wie z.B. Flansche mit einem geeigneten Korrosionsschutzmittel, z.B. ANTICORIT 3 der Fa. Fuchs-DEA. Lagertemperatur: 5 … 30°C Luftfeuchtigkeit: bis 50% relative Luftfeuchte HYDAC FILTER SYSTEMS GMBH Seite 11 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 12: Lieferumfang Prüfen
Stelle, schließen Sie eine Inbetriebnahme ist gegebenenfalls aus. Zu dem Lieferumfang gehören: Pos. Stück Bezeichnung MultiRheo Filter 104/- Filterelemente (Ausführung und Anzahl je nach Bestellung) Montage- und Wartungsanleitung HYDAC FILTER SYSTEMS GMBH Seite 12 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 13: Technische Beschreibung
ACHTUNG Unzulässige Betriebsmedien Der Filter wird beschädigt ► Verwenden Sie das Aggregat nur in Verbindung mit Mineralölen oder Raffinaten, deren Basis Mineralöl ist oder für Kühlschmierstoffe. HYDAC FILTER SYSTEMS GMBH Seite 13 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 14: Druckverlust Von Filtergehäuse / Filterelement Berechnen
Dichte, bei laminarer Strömung proportional mit der Dichte und der Viskosität. Die Strömungsgeschwindigkeit sollte am Filtereintritt 3 m/s für Öl und 4 m/s für Wasser nicht überschreiten. Anschluss DIN DN 100 Volumenstrom (l/min) HYDAC FILTER SYSTEMS GMBH Seite 14 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 15: Anschluss Din Dn 200
V = Viskosität (mm²/s) / ² min) Q = Volumenstrom (l/min) inch 1000 N = Anzahl Elemente L = Elementlänge (inch) HYDAC FILTER SYSTEMS GMBH Seite 15 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 16: R (Resistance) -Faktor
32,0 10,4 3 µm 24,0 5 µm 18,0 10 µm 17,0 20 µm 15,0 30 µm 14,0 40 µm 14,0 ß > 5.000 ß > 20.000 HYDAC FILTER SYSTEMS GMBH Seite 16 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 17: Filterelemente Flexmicron S (Standard)
90 µm Filterelemente FlexMicron E (Economy) Wässrige Flüssigkeiten Filterfeinheit 1 µm 3 µm 5 µm 10 µm 20 µm 30 µm 40 µm 50 µm 70 µm HYDAC FILTER SYSTEMS GMBH Seite 17 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 18: Mrf Bestandteile
MRF7 MRF Bestandteile MRF Bestandteile Pos. Bezeichnung Gehäuse Deckel Klammerschrauben Entlüftungsstopfen Eintrittsflansch (IN) Austrittsflansch (OUT) Entleerungsarmatur Reinseite Entleerungsarmatur Schmutzseite Verschmutzungsanzeige (Optional) Deckelhebevorrichtung HYDAC FILTER SYSTEMS GMBH Seite 18 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 19: Hydraulikschema
MRF7 Hydraulikschema Hydraulikschema Pos. Bezeichnung Entlüftung Eintrittsflansch (IN) Austrittsflansch (OUT) Entleerungsarmatur Reinseite Entleerungsarmatur Schmutzseite Verschmutzungsanzeige (Optional) HYDAC FILTER SYSTEMS GMBH Seite 19 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 20: Abmessungen
MRF7 Abmessungen Abmessungen HYDAC FILTER SYSTEMS GMBH Seite 20 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 21: Mrf Aufstellen / Befestigen
Rohrleitungen hydraulisch an. Beachten Sie dabei, dass durch die Befestigung der Rohrleitungen keine Spannungen und / oder Schwingungen das Filtergehäuse übertragen werden. Falls erforderlich, verwenden Sie Kompensatoren. HYDAC FILTER SYSTEMS GMBH Seite 21 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 22: Hinweise Zur Verrohrung / Verschlauchung
Achten Sie darauf, dass durch die Befestigung der Rohrleitungen keine Spannungen und Schwingungen auf die Pumpe bzw. das Filtergehäuse übertragen werden. Gegebenenfalls verwenden Sie Schläuche oder Kompensatoren. HYDAC FILTER SYSTEMS GMBH Seite 22 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 23: Mrf In Betrieb Nehmen
Der MRF ist Optional mit einer elektrischen Differenzdruckanzeige ausgestattet. Diese zeigt an, wann der Elementwechsel zu erfolgen hat. Ist die Schmutzaufnahmekapazität der Filterelemente erreicht, spricht die Verschmutzungsanzeige an. HYDAC FILTER SYSTEMS GMBH Seite 23 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 24: Filterelemente Wechseln
Deckelhebevorrichtung (D) im Gegenuhrzeigersinn. Der Deckel wird angehoben. Schwenken Sie die Deckelhebevorrichtung (D) mit dem Deckel zur Seite. Beachten Sie das Gewicht von ~ 58 kg des HYDAC FILTER SYSTEMS GMBH Seite 24 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... - Seite 25 Deckelhebevorrichtung (D) über das Filtergehäuse. Drehen Sie das Handrad (C) der Deckelhebevorrichtung (D) im Uhrzeigersinn. Der Deckel wird abgesenkt. Zentrieren Sie den Deckel auf dem Filtergehäuse. HYDAC FILTER SYSTEMS GMBH Seite 25 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25...
- Seite 26 Luft mehr austritt. Drehen Sie die Entlüftungsschraube (X) von Hand ein im Uhrzeigersinn ein und ziehen diese fest an. Der Filterelementwechsel ist abgeschlossen. HYDAC FILTER SYSTEMS GMBH Seite 26 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25...
-
Seite 27: Ersatzteile
MRF7 Ersatzteile Ersatzteile Geben Sie bei der Bestellung von Ersatz- und Verschleißteilen stets die Aggregatkennzeichnung (siehe Typenschild) und die Seriennummer an. HYDAC FILTER SYSTEMS GMBH Seite 27 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 28: Verschmutzungsanzeige
Entleerungskugelhahn 1.24 551095 Verschlussschraube 1.25 G1 FPM 625356 Aufkleber „IN“ 1.91 3341915 Aufkleber „OUT“ 1.92 3341917 Aufkleber „DRAIN“ 1.93 3207244 Verschmutzungsanzeige 1285172 Filterelemente * Auf Anfrage HYDAC FILTER SYSTEMS GMBH Seite 28 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 29: Mrf Entsorgen
~ 390 kg Zulässige Betriebstemperatur -10 … 90°C / 14 … 194°F Lagertemperatur 5 … 30°C / 41 … 88°F EN1092-1/11 B1/100/ 16 Hydraulischer Anschluss (IN, OUT) HYDAC FILTER SYSTEMS GMBH Seite 29 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... -
Seite 30: Typenschlüssel
D3 = VM 2 D.0/-L220 D4 = VM 2 D.0/-L24 D5 = VM 2 LZ.1/-DB D38 = VL 5 GW.0/-113 = VR 2 F.0 (Druckschalter elektrisch) Änderungskennzahl = Index HYDAC FILTER SYSTEMS GMBH Seite 30 / 32 MoWa MRF7 3635531 de 2011-05-25.doc 2010-05-25... - Seite 32 HYDAC FILTER SYSTEMS GMBH Industriegebiet Postfach 1251 66280 Sulzbach/Saar 66273 Sulzbach/Saar Deutschland Deutschland Tel: +49 (0) 6897 509 01 Zentrale Fax: +49 (0) 6897 509 846 Technik Fax: +49 (0) 6897 509 577 Verkauf Internet: www.hydac.com E-Mail: filtersystems@hydac.com...
