The MultiCards illustrated below offer several examples of possible print results of the PrintJet.
Mit einem Doppelklick auf eine Bezeichnung können Sie nun die Beschriftungskarte auswählen.
Nehmen Sie die Feinabstimmung mit den beiliegenden Beschriftungskarten 1492-M5X5 vor.
Vertical settings:
The markings were printed on the project
marker surface
Wählen Sie im Menü-Fenster die 1492-M5X5 aus und bestätigen mit OK.
Füllen Sie die Beschriftungskarte mit dem Buchstaben X (siehe Beispiel unten) und drucken diese aus.
Horizontal settings:
The markings were printed beside the marker
surface.

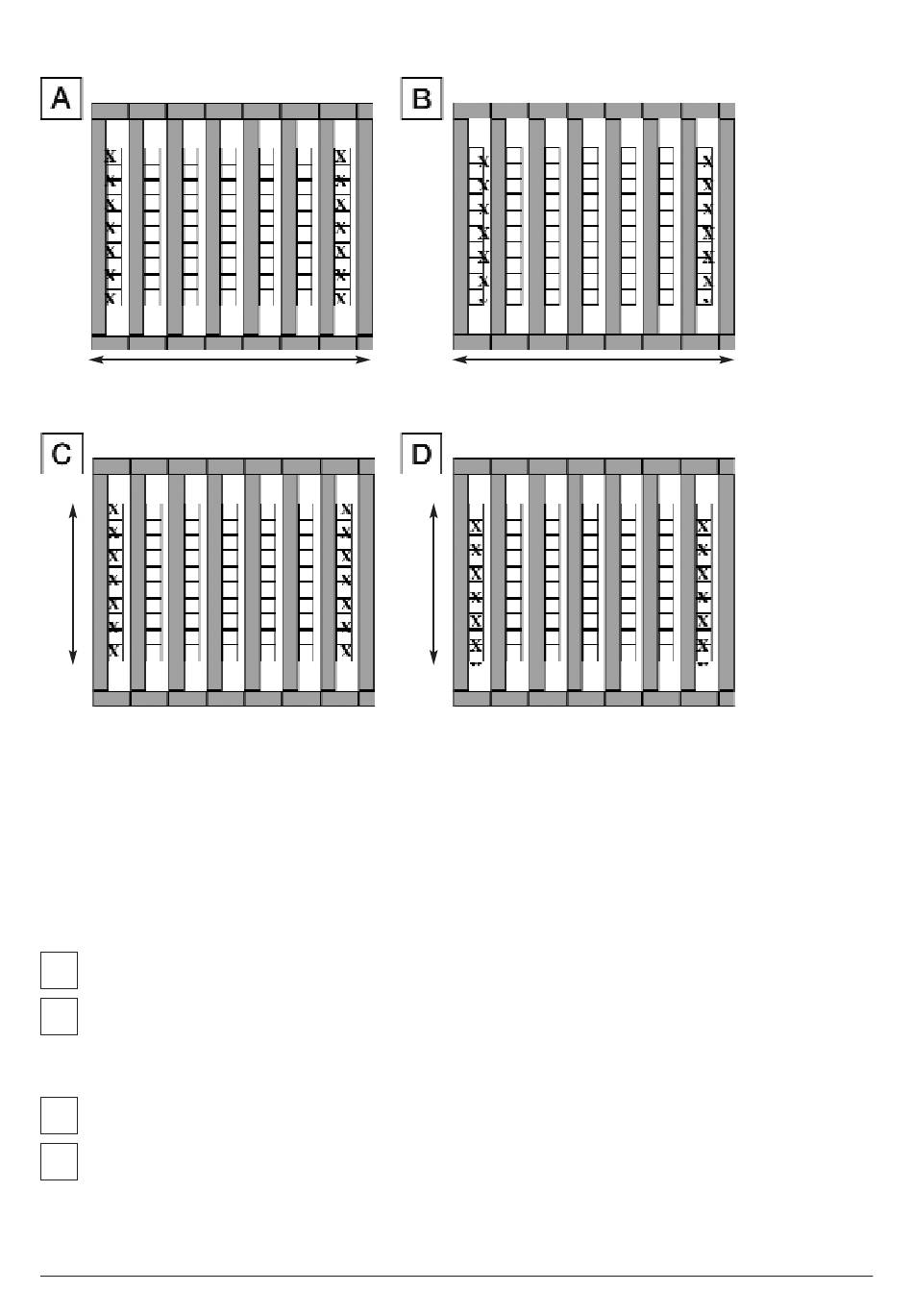

Compare your MultiCard with these illustrations. The system needs to be adjusted if the typeface printed on the MultiCard is
incorrectly aligned.
Determine the deviations and alter the values of the margins accordingly. File > Print > Settings.
Vertical margin
A
Measure the deviation and increase the vertical margin
B
Measure the deviation and reduce the vertical margin
Horizontal margin
C
Measure the deviation and increase the horizontal margin
D
Measure the deviation and reduce the horizontal margin
8
Vertical settings::
The markings were printed on the end of the
marker surface
Horizontal settings:
The markings were printed beside the marker
surface.
