1. Die Grundplatte liegt der Werkpackung fertig zugeschnitten bei.
Auf dieser werden mit Lineal und Bleistift die Löcher zur späteren Befestigung der Aufhängungen bzw. der Schrau-
ben angezeichnet. (Siehe Abb. 1) Bemaßung beachten!!
Alle angezeichneten Löcher mit Hilfe eines Handbohrers bzw. der Bohrmaschine durchbohren.
Die 4 Bohrungen ø 3mm für die Senkkopfschrauben auf der Rückseite der Platte mit einem Kegelsenker ansen-
ken, damit die Schrauben später nicht auf der Sperrholzplatte überstehen. Die beiden Bohrungen ø 5mm für die
Aufhängung der Garderobe von der Vorderseite her ansenken.

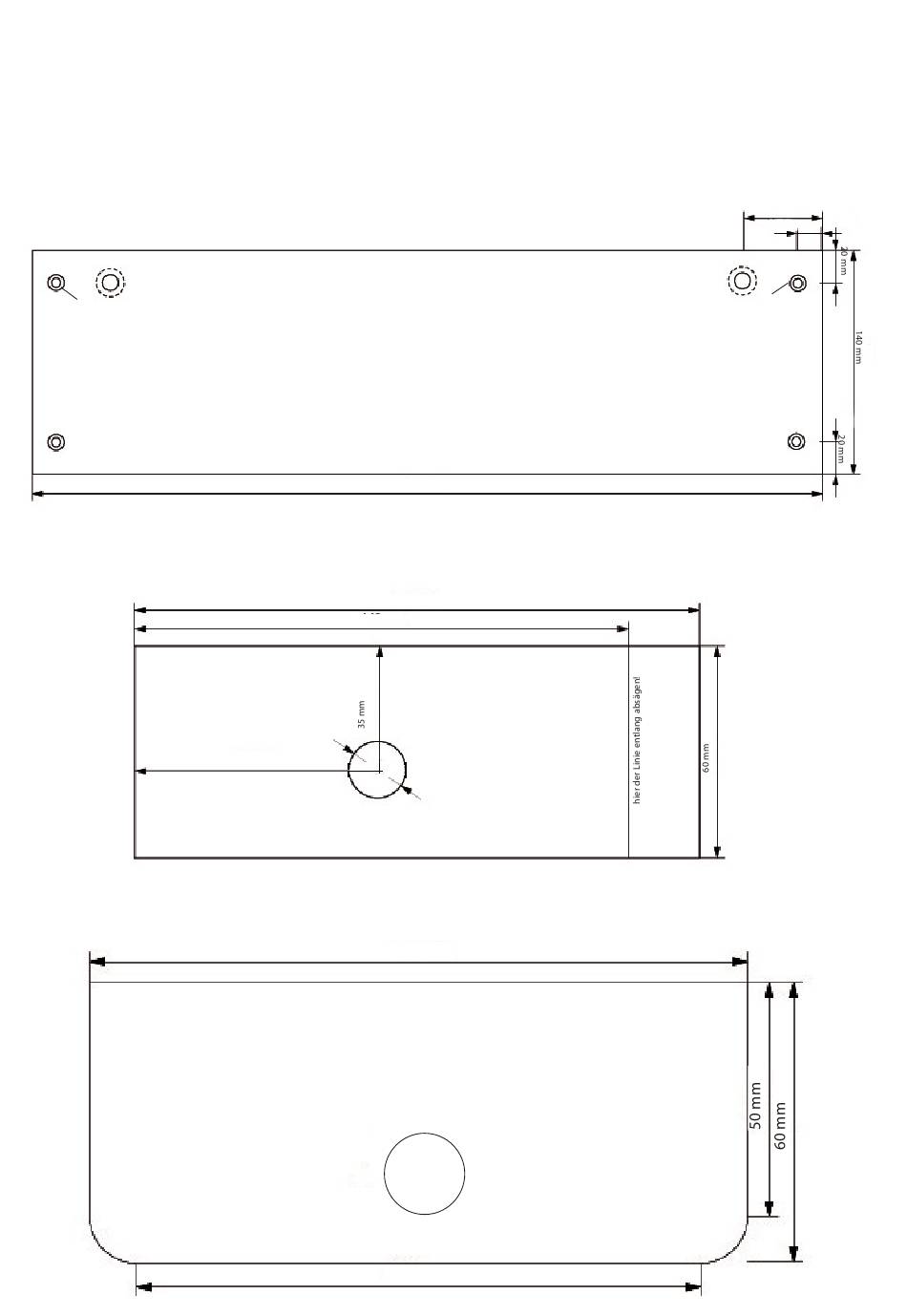

Abb. 1
Bohrung für Aufhängung
ø 5mm
Bohrung für Senkkopfschraube
ø 3 mm
Bohrung für Senkkopfschraube
ø 3 mm
2. Auf den beiden beiliegenden Gabunsperrholzplatten 160x60x10mm eine Länge von 140mm anzeichnen. Diese
Seitenteile mit Hilfe einer Feinsäge bzw. Dekupiersäge kürzen.
Auf den gekürzten Seitenteilen eine Bohrung nach Bemaßung (Abbildung 2) einzeichnen und mit passendem
Bohrer durchbohren. In diese Bohrung wird die Garderobenstange eingesetzt.
3. Auf den Seitenteilen nach Abb. 3 unter Berücksichtigung der Bemaßung an den vorderen Ecken aufgezeichnete
Rundungen einzeichnen (die maßstabsgetreue Zeichnung kann dafür als Schablone verwendet werden). Die Ecken
daraufhin mit einer Dekupiersäge oder einer Raspel und Feile bearbeiten. Wurde die Rundung gesägt, Kanten mit
Schmirgelpapier nachschleifen.
Maßstab 1:1
2
BAUANLEITUNG
GRUNDPLATTE
495 mm
160 mm
140 mm
70 mm
140 mm
120 mm
SEITENTEILE 2x
ø 16 mm
SEITENTEILE 2x
50 mm
Bohrung für Aufhängung
ø 5mm
Bohrung für Senkkopfschraube
ø 3 mm
Bohrung für Senkkopfschraube
ø 3 mm
Abb. 2
Abb. 3
15 mm
