7. VERWENDUNG DER EINZELNEN KOMPONENTEN

(Das Folgende gilt für den grundlegenden Betrieb mit dem luftgekühlten
4-Takt-Einzylindermotor von SYM. Bei verschiedenen einzelnen Modellen sind
Abweichungen möglich. Sehen Sie hierzu bitte am Ende dieser Anleitung.)
§ANZEIGEN§

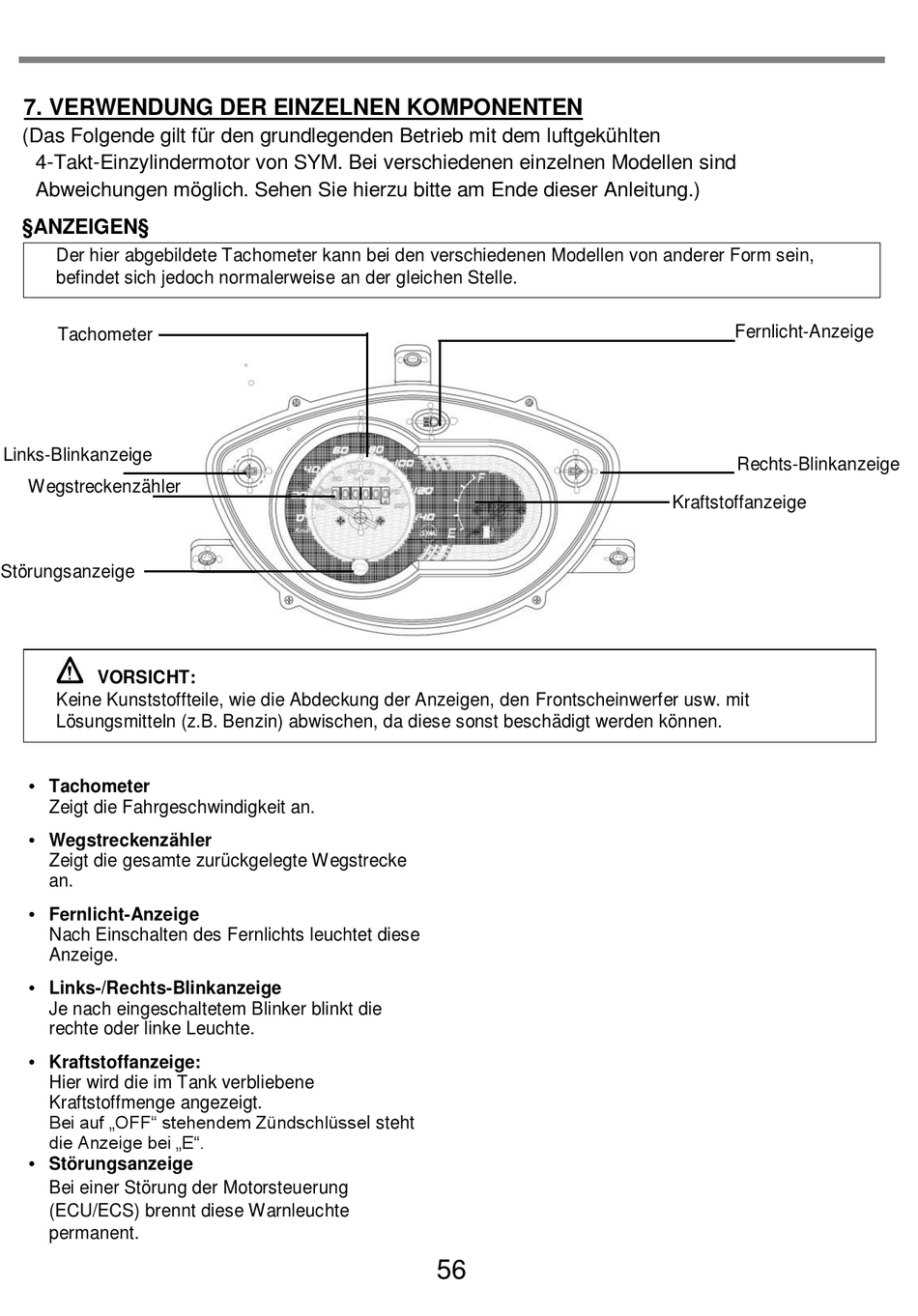

Der hier abgebildete Tachometer kann bei den verschiedenen Modellen von anderer Form sein,
befindet sich jedoch normalerweise an der gleichen Stelle.
Tachometer
Links-Blinkanzeige
Wegstreckenzähler
Störungsanzeige
VORSICHT:
Keine Kunststoffteile, wie die Abdeckung der Anzeigen, den Frontscheinwerfer usw. mit
Lösungsmitteln (z.B. Benzin) abwischen, da diese sonst beschädigt werden können.
 Tachometer
Zeigt die Fahrgeschwindigkeit an.
 Wegstreckenzähler
Zeigt die gesamte zurückgelegte Wegstrecke
an.
 Fernlicht-Anzeige
Nach Einschalten des Fernlichts leuchtet diese
Anzeige.
 Links-/Rechts-Blinkanzeige
Je nach eingeschaltetem Blinker blinkt die
rechte oder linke Leuchte.
 Kraftstoffanzeige:
Hier wird die im Tank verbliebene
Kraftstoffmenge angezeigt.
Bei auf „OFF" stehendem Zündschlüssel steht
die Anzeige bei „E".
 Störungsanzeige
Bei einer Störung der Motorsteuerung
(ECU/ECS) brennt diese Warnleuchte
permanent.
56
Fernlicht-Anzeige
Rechts-Blinkanzeige
Kraftstoffanzeige
