RAC 180
IDENTIFICATION DE L'OUTIL DE POSE
L'outil de pose RAC 180 est identifié par un marquage indiquant
raison sociale et adresse du fabricant, désignation de l'outil de
pose, marquage CE et année de fabrication.
En cas de réclamation auprès de nos services techniques, il faut
toujours se référer aux données indiquées dans le marquage.
Annee de fabrication

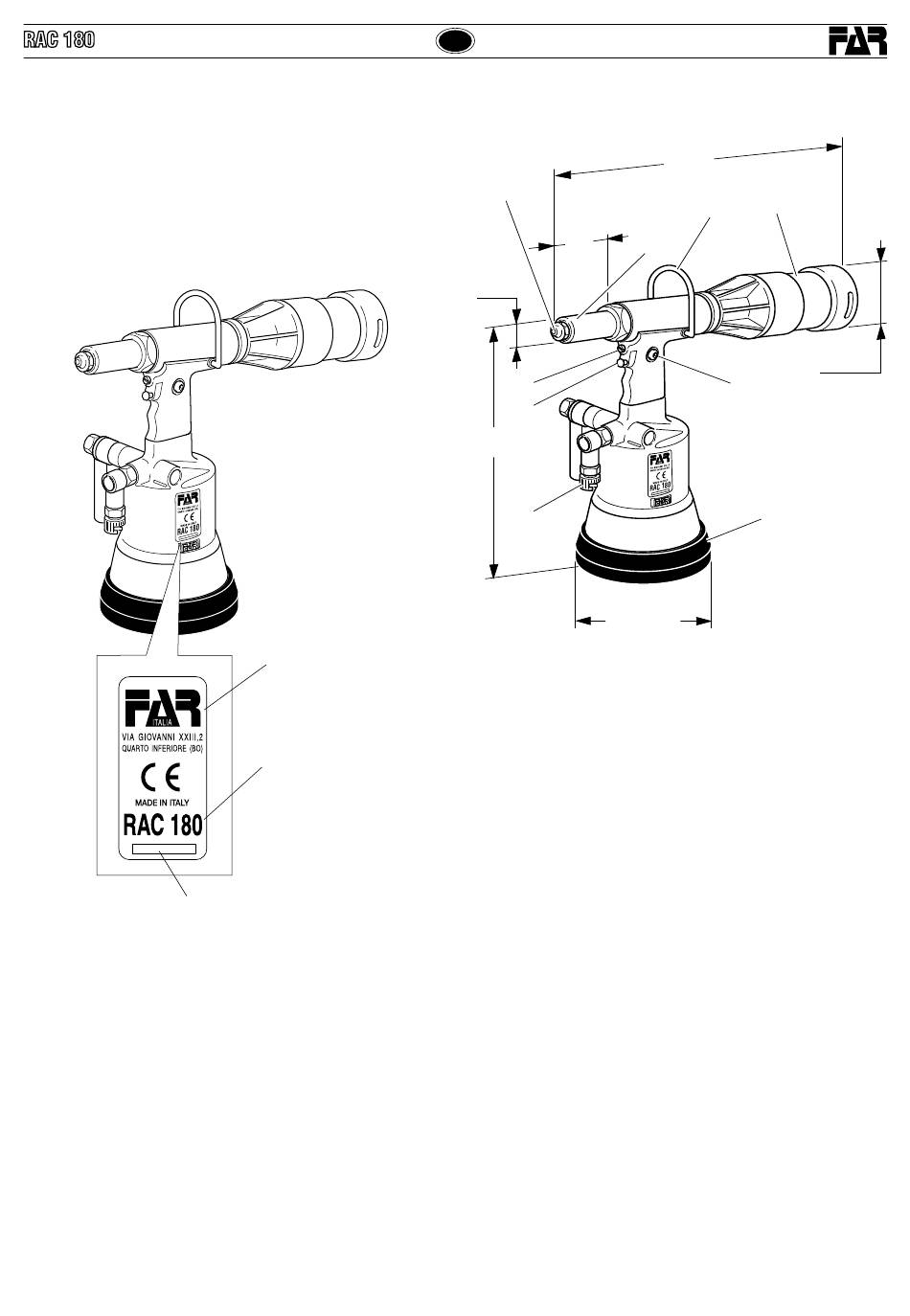

PARTIES PRINCIPALES

A) ....................................................................................Buse
B) ................................................................. Etrier de support
C) ................................................... Bol de récupération clous
D) .......................................................... Soupape d'aspiration
E) .............................................................. Bouton de traction
F) ............................................. Orifice de remplissage d'huile
G) ......................................................Raccord d'air comprimè
H) .................................................... Tête porte buse ø 22 mm
I) ...............................................................Culot de protection
Revisione - 12
Raison sociale et adresse
Designation de l'outil
de pose
Date 01-2013
F
A
57
Ø 22
D
E
302
G
Ø 130

DONNES TECHNIQUES

• Pression d'utilization ..................................................6 BAR
• Diamètre int. min. tuyau alimentation
air comprimé ....................................... min. diam = 8 mm
• Consommation d'air par cycle ...................................5,4 Nl
• ............................................
Force maximum
• Poids .................................................................... 2,050 Kg
• Température d'utilisation .......................................-5°/+50°
• Valeur moyenne quadratique pondérée en
fréquence de l'accélération totale (Ac) à laquelle
les bras sont soumis .............................................. 5,7 m/s
•
Pression acoustique de l'émission pondéré (A)
•
Pression acoustique instantanée pondéré (C)
•
Puissance acoustique pondérée (A)

ALIMENTATION EN AIR

L'air d'alimentation doit être libre de corps étrangers et
d'humidité pour sauvegarder l'outil de l'usure précoce des
parties en mouvement, donc il est recommandé d'employer
un groupe de graissage pour air comprimè.
305
C
B
H
F
I
6 BAR - 10526 N
.........
...........
.............................
Ø 60
2
75,5 dBA
<130 dBC
93 dBA
15
