3.
TECHNISCHE DATEN
3.1
Sender FX-30
Steuerkanäle: . . . . . . . . . . . . . . . . . . . . . . . . . . .12+2 Kanal
Frequenzbänder: . . . . . . . . . . . . . . . . . . . .2,4...2,4835 GHz
Alternativ: . . . . . . . . . . . . . . . . . . . . . . . . . . .2,4...2,454 GHz
Übertragungssystem:. . . . . . . . . . . . . . . . . . . . . . . . . . .FSK
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2048 kHz
Stromversorgung: . . . . . . . . . . . . .7,4 V LiPo-Akku / 3,4 Ah
Stromaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . .ca. 320 mA
Abmessungen: . . . . . . . . . . . . . . . . . . . .205 x 220 x 55 mm
Gewicht (mit Akku): . . . . . . . . . . . . . . . . . . . . . . .ca. 1035 g
4.

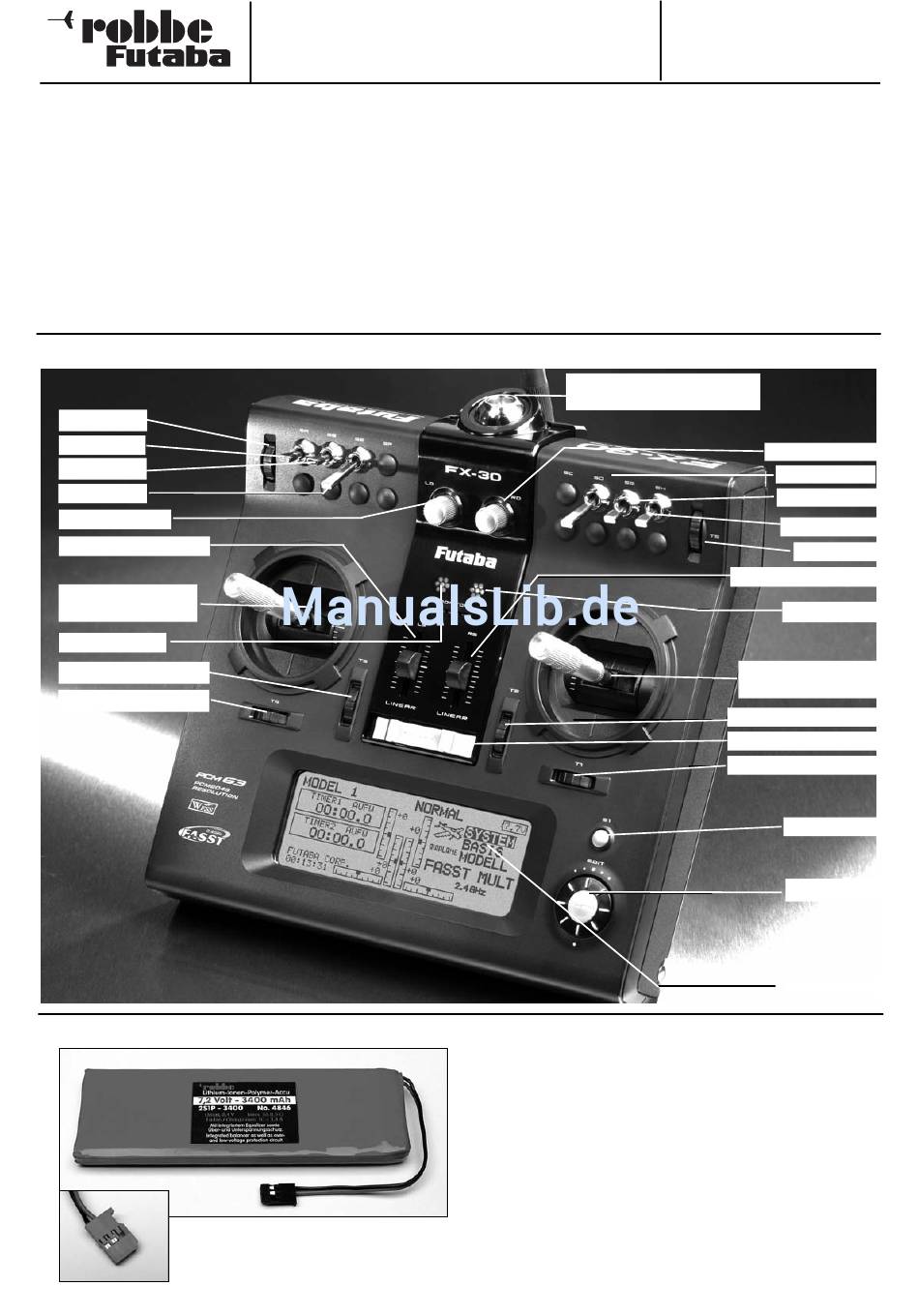

BEDIENELEMENTE SENDER FX-30
Trimmer 6
Schalter "A"
Schalter "B"
Schalter "E"
Drehgeber "LD"
Linearschieber "LS'"
Drossel- / Seiten-
ruder Knüppel
Power LED
Drossel-Trimmung
Seitenruder-Trimmung
4.1
LiPo-Senderakku 7,4 Volt/3400 mAh, No. 4846
FX-30
3.2
EMPFÄNGER R-6014 HS
Kanalzahl: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Frequenzbänder . . . . . . . . . . . . . . . . . . . . .2,4...2,4835 GHz
Alternativ: . . . . . . . . . . . . . . . . . . . . . . . . . . .2,4...2,454 GHz
Übertragungssystem: . . . . . . . . . . . . . . . . . . . . . . . . . . .FSK
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2048 kHz
Betriebsspannung: . . . . . . . .4,8 - 6 V (4-5 Zellen NC/NiMH)
Stromaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . .ca. 50 mA
Abmessungen: . . . . . . . . . . . . . . . . . . . .52,5 x 37,5 x 16 mm
Gewicht: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 g
Antennenfuß für schraubba-
re Teleskop-Antenne
ENTNEHMEN / WECHSELN DES SENDERAKKUS
• Zunächst den Sender ausschalten.
• HF-Modul entnehmen.
• Rückwand am oberen Ende entriegeln und aufklappen,
dabei auf die unteren Haltenasen achten.
• Haltebänder lösen.
• Akkuanschlussstecker durch Ziehen am Stecker (nicht am
Kabel) vom Sender lösen.
• Beim Wiedereinsetzen des Akkus in den Sender muss das
Anschlusskabel nach rechts zeigen.
• Anschlussstecker wieder polrichtig einstecken.
• Haltebänder befestigen.
• Rückwand in die unteren Haltenasen einstecken. Rück-
wand auflegen und mit oberen Verschluss verriegeln. Dar-
auf achten, dass keine Kabel eingeklemmt werden.
6
Bestell Nummer
2,4 GHz: F 8050
Drehgeber "RD"
Schalter "D"
Schalter "G"
Schalter "H"
Trimmer 5
Linearschieber "RS"
Monitor-LED
Höhenruder- / Quer-
ruder Knüppel
Höhenrudertrimmung
Ein- / Ausschalter
Querrudertrimmung
Eingabetaste
'3-D-Hotkey'
LCD-Monitor
