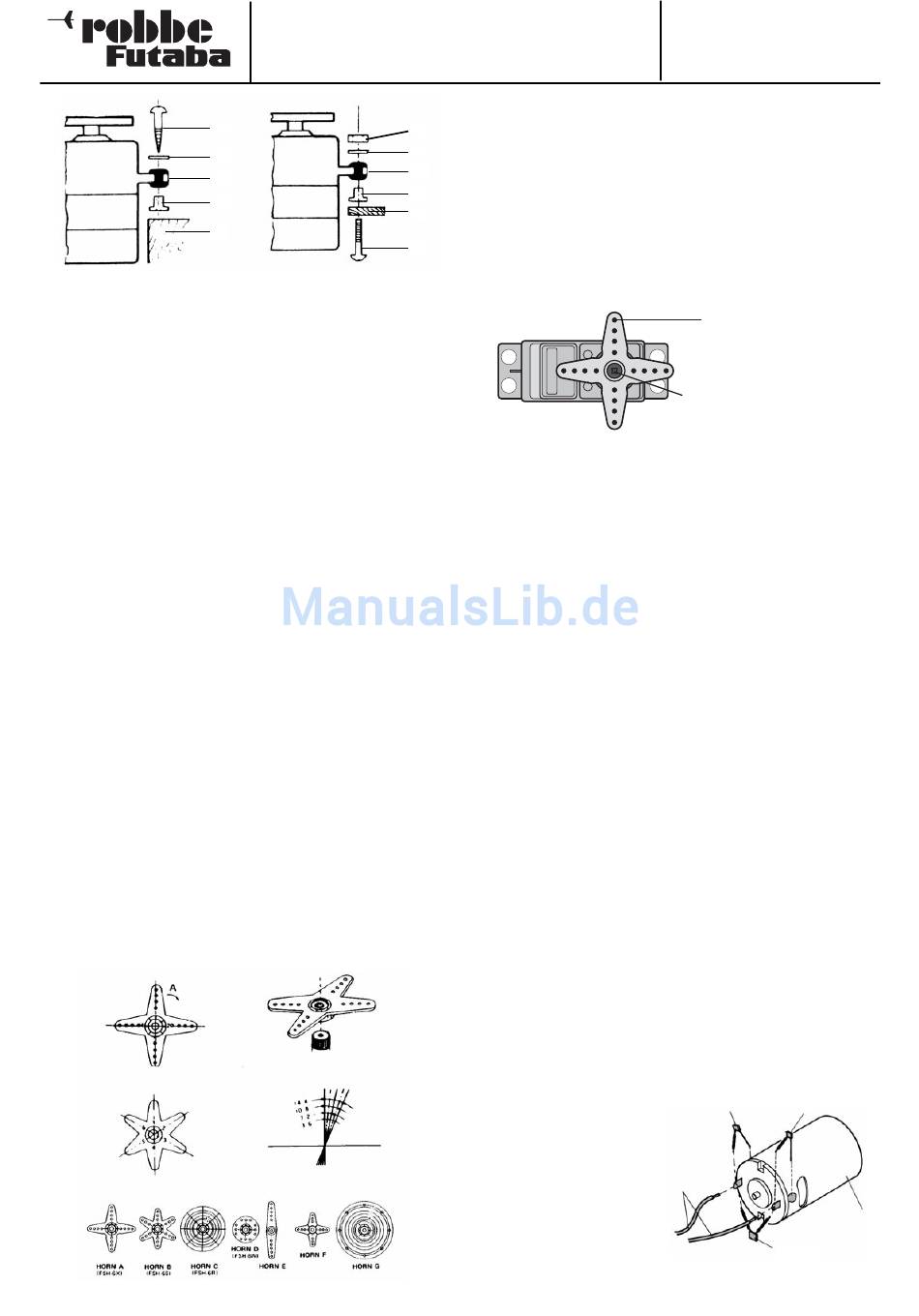

1 Holzschraube
2 U-Scheibe
3 Gummitülle
4 Führungshülse
5 Holz
Bei RC-Car Modellen wird der Servo-Einbau in den dafür vor-
gesehenen Aussparungen der jeweiligen Einbauplatte vorge-
nommen. Bei Bootsmodellen können von Ihnen die robbe-
Servo-Schnellbefestigungen verwendet werden. Schen ken Sie
der Servomontage große Beachtung, da Servos empfindlich
auf Erschütterungen reagieren.
18.6 SERVOWEGE / SERVOHEBEL
Zahnkranz-Servo-Hebel ermöglichen die mechanische Ein-
stellung der Servo-Neutralstellung.
Einstellung der Neutral Position:
Befestigungsschraube des Abtriebshebels lösen, Hebel abhe-
ben, in der gewünschten Neutral-Position wieder aufsetzen
und festschrauben.
Wirkung:
Um bei 4-armigen Servohebel die kleinstmögliche Verstellung
(3,6°) nach RECHTS zu erreichen, muß ARM 2 auf die nächst
mögliche Position an der Basislinie A gesetzt werden. ARM 3
ergibt dann eine Verstellung von 7,2°, ARM 4 von 10,8°. Um
die kleinstmögliche Verstellung nach LINKS zu erreichen, muß
ARM 4 auf die nächst mögliche Position an der Basislinie A
gesetzt werden.
Unterteilung:
Die Zahnkranzwelle und der Zahnkranz-Abtriebshebel haben
eine Unterteilung in 25 Segmente. Die Änderung der Stellung
pro Segment beträgt daher 360°: 25 = 14,4°. Die minimalste
Verstellmöglichkeit wird bestimmt durch die Anzahl der ARME
eines Hebels. Bei 4-armigem Hebel beträgt die minimale Ver-
stellung 360° : (25 x 4) = 3,6°. Beim 6-armigem Hebel beträgt
die minimale Verstellung 2,4°. ARM 2 verstellt um 2,4° nach
rechts, ARM 3 um 4,8° nach rechts, ARM 6 verstellt um 2,4°
nach links, ARM 5 um 4,8° nach links, ARM 4 verstellt um 7,2°
nach rechts und nach links.
1
2
3
4
1 Mutter
2 U-Scheibe
3 Gummitülle
4 Führungshülse
5 Aluminiumplatte
6 Schraube
FX-30
Für robbe-Servos sind verschiedene Servohebel lieferbar.
Einige sind im vorstehenden Bild abgebildet. Außerdem ist die
1
Änderung der Stellung pro Zahnkranz-Segment dargestellt.
2
3
18.7 EINBAU DER GESTÄNGE
Grundsätzlich muss der Einbau der Gestänge so erfolgen,
4
dass sie besonders leichtgängig sind. Sonst wird zu viel Strom
5
benötigt, dadurch verringert sich die Betriebszeit deutlich.
Außerdem verschlechtert sich z. B. die Rückstellgenauigkeit
6
der Lenkung. Das wiederum wirkt sich negativ auf das Fahr -
verhalten aus.
19.
HINWEISE FÜR DEN BETRIEB
Alle robbe-Futaba-Empfänger arbeiten noch bei einer Versor-
gungsspannung von 3 V mit gleicher Reichweite. Da durch
ergibt sich der Vorteil, dass selbst bei Ausfall einer Akkuzelle
(Kurzschluss) normalerweise kein Ausfall der Empfangsanlage
erfolgt, da robbe-Futaba Servos bei 3,6 V noch arbeiten, nur
etwas langsamer und mit weniger Kraft. Dies ist sehr wichtig
im Winter bei tiefen Außentemperaturen, um kurzzeitige Span-
nungseinbrüche nicht wirksam werden zu lassen.
Allerdings ergibt sich dadurch der Nachteil, dass u. U. der
Ausfall der Akkuzelle gar nicht bemerkt wird. Deshalb sollte
der Empfängerakku von Zeit zu Zeit überprüft werden.
Empfehlenswert ist der Einsatz des robbe-Accumonitors No.
8409, welcher mittels LED-Leuchtband die aktuelle Empfän-
ger-Akkuspannung anzeigt.
19.1 EINSCHALTREIHENFOLGE
Immer zuerst den Sender einschalten, dann den Empfänger.
Beim Ausschalten in umgekehrter Reihenfolge vorgehen. Nach
dem Einschalten des Empfängers laufen die Servos in die
Neutralstellung. Es empfiehlt sich jede Funktion durch Betäti-
gung der Geber zu prüfen. Außerdem sind die Steuerfunktio-
nen auf die korrekte Dreh richtung zu überprüfen. Bewegt sich
ein Servo in die falsche Richtung, muss der Drehsinn umge-
dreht werden.
19.2 KNACKIMPULSE
Für den sicheren Betrieb sollten 'Knackimpulse' vermieden
werden. Diese können entstehen, wenn Metallteile, wie z.B.
Rudergestänge, durch Vibrationen aneinander reiben. Deshalb
sollte die Anlenkung von Vergasern immer mit einem Kunst-
stoff-Gabelkopf erfolgen, keine metallische Anlenkung direkt,
ohne Isolierung am Vergaserhebel einhängen.
19.3 ELEKTROMOTOREN MIT KOHLEBÜRSTEN
Elektromotoren müssen unbedingt entstört werden, ansonsten
können die beim Betrieb der Motoren entste henden Funken
zwischen dem Anker und den Kohlebürsten die Fern steuerung
be trächt lich be ein flussen
und stören. Wir empfeh-
len die robbe-Entstör filter
No. 8306, 8307 oder
einen
Satz
konden sa toren No. 4008.
Jeder Motor muss einzeln
entstört wer den, wie im
Bild dargestellt.
76
Bestell Nummer
2,4 GHz: F 8050
Gestänge
Befestigungs-
schraube
100 nF
An-
Entstör -
schlüsse
100 nF
E-Motor
47 nF
