3.

technische Daten

3.1

SENDER FX-20

Steuerkanäle: ........................................................ 8+2 Kanal
Frequenzbänder: .........................................2,4...2,4835 GHz
Alternativ: .....................................................2,4...2,454 GHz
Übertragungssystem:. .....................................................FSK
Kanalraster: .............................................................2048 kHz
Stromversorgung: ........................... 7,2 V LiPo-Akku / 3,4 Ah
Stromaufnahme m. HF: ....................................... ca. 220 mA
Abmessungen: . ........................................205 x 220 x 55 mm
Gewicht (mit Akku): .................................................ca. 885 g
3.2 EMPFäNGER R6108 SB 2,4Ghz
Betriebsspannung: 4,8-6 V(4-5 NC/NiMH)
Stromaufnahme: ca. 50 mA
Kanalzahl: 8/18
Frequenzkanal-Raster: 2048 kHz
Frequenzband: 2,4...2,4835 GHz
Alternativ: 2,4...2,454 GHz
Frequenzkanäle: 36/22
Übertragungssystem: FSK
Gewicht: 14 g
Abmessungen: 47 x 25 x 14,3 mm
Temperaturbereich: -15/+55°C
Antennenlänge: ca. 13 cm
2-Antennen-Diversity System
Systemreichweite* :
-Boden - Boden: Mehr als 2000 Meter Reichweite (bei 1,5
Meter Höhe des Empfängers und Sichtkontakt)
-Boden - Luft : Mehr als 3000 Meter Reichweite (bei Sichtkontakt)
FX-20
4.

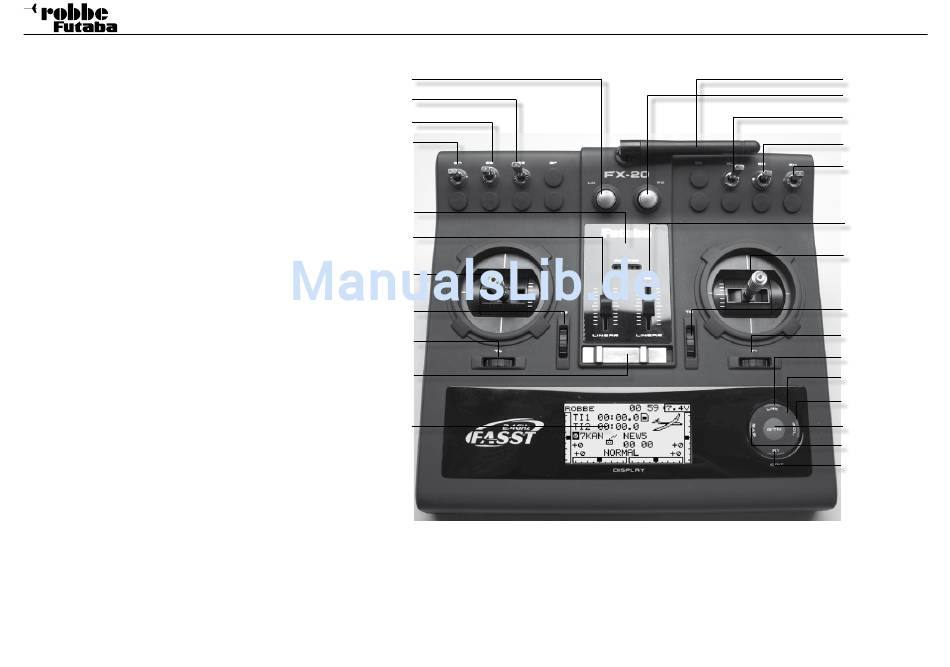

BEDIENElEMENtE SENDER FX-20

Drehgeber„LD"
"Schalter „SE"
Schalter „SB"
Schalter „SA"
Monitor LED
Linearschieber
„LS"
Drossel/Seitenru-
d e r - k n ü p -
pel
Drossel
Trimmung
Seitenruder
Trimmung
Ein- Ausschalter
LC-Display
Allgemein
Antenne
Drehgeber „RD"
Schalter „SD"
Schalter „SG"
Schalter „SH"
Linearschieber
„RS"
Quer/
Höhenruderknüp.
Höhen Trimung
Quer Trimmung
„LNK" (BASIS)
LINK Taste
Cap Touch Feld
„MDL" Taste
„RTN" Taste
„SYS" Taste
„S1" Taste
