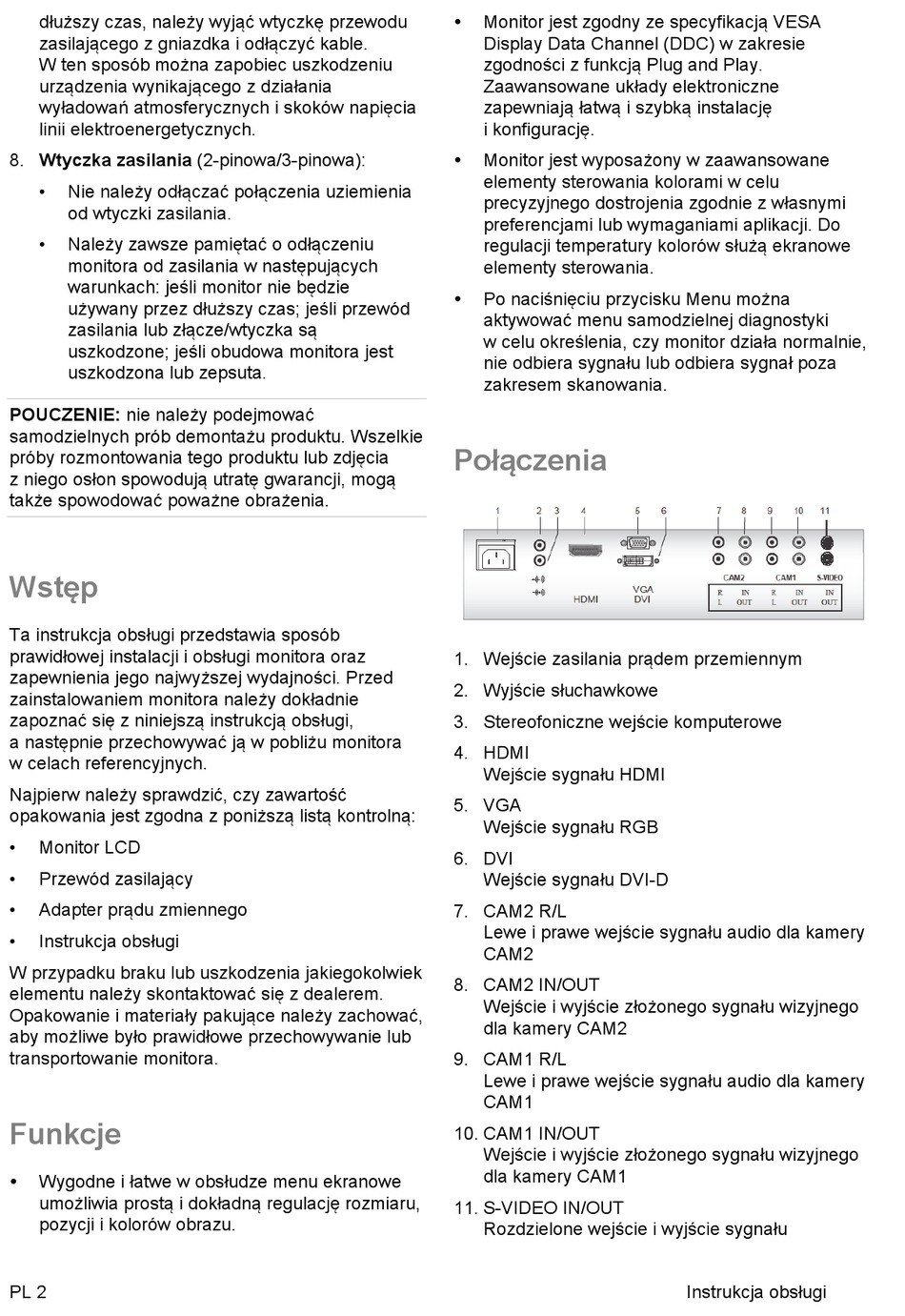

dłuższy czas, należy wyjąć wtyczkę przewodu
zasilającego z gniazdka i odłączyć kable.
W ten sposób można zapobiec uszkodzeniu
urządzenia wynikającego z działania
wyładowań atmosferycznych i skoków napięcia
linii elektroenergetycznych.
8. Wtyczka zasilania (2-pinowa/3-pinowa):
• Nie należy odłączać połączenia uziemienia
od wtyczki zasilania.
• Należy zawsze pamiętać o odłączeniu
monitora od zasilania w następujących
warunkach: jeśli monitor nie będzie
używany przez dłuższy czas; jeśli przewód
zasilania lub złącze/wtyczka są
uszkodzone; jeśli obudowa monitora jest
uszkodzona lub zepsuta.
POUCZENIE: nie należy podejmować
samodzielnych prób demontażu produktu. Wszelkie
próby rozmontowania tego produktu lub zdjęcia
z niego osłon spowodują utratę gwarancji, mogą
także spowodować poważne obrażenia.
Wstęp
Ta instrukcja obsługi przedstawia sposób
prawidłowej instalacji i obsługi monitora oraz
zapewnienia jego najwyższej wydajności. Przed
zainstalowaniem monitora należy dokładnie
zapoznać się z niniejszą instrukcją obsługi,
a następnie przechowywać ją w pobliżu monitora
w celach referencyjnych.
Najpierw należy sprawdzić, czy zawartość
opakowania jest zgodna z poniższą listą kontrolną:
• Monitor LCD
• Przewód zasilający
• Adapter prądu zmiennego
• Instrukcja obsługi
W przypadku braku lub uszkodzenia jakiegokolwiek
elementu należy skontaktować się z dealerem.
Opakowanie i materiały pakujące należy zachować,
aby możliwe było prawidłowe przechowywanie lub
transportowanie monitora.

Funkcje

 Wygodne i łatwe w obsłudze menu ekranowe
umożliwia prostą i dokładną regulację rozmiaru,
pozycji i kolorów obrazu.
PL 2
Monitor jest zgodny ze specyfikacją VESA

Display Data Channel (DDC) w zakresie
zgodności z funkcją Plug and Play.
Zaawansowane układy elektroniczne
zapewniają łatwą i szybką instalację
i konfigurację.
 Monitor jest wyposażony w zaawansowane
elementy sterowania kolorami w celu
precyzyjnego dostrojenia zgodnie z własnymi
preferencjami lub wymaganiami aplikacji. Do
regulacji temperatury kolorów służą ekranowe
elementy sterowania.
 Po naciśnięciu przycisku Menu można
aktywować menu samodzielnej diagnostyki
w celu określenia, czy monitor działa normalnie,
nie odbiera sygnału lub odbiera sygnał poza
zakresem skanowania.
Połączenia
1. Wejście zasilania prądem przemiennym
2. Wyjście słuchawkowe
3. Stereofoniczne wejście komputerowe
4. HDMI
Wejście sygnału HDMI
5. VGA
Wejście sygnału RGB
6. DVI
Wejście sygnału DVI-D
7. CAM2 R/L
Lewe i prawe wejście sygnału audio dla kamery
CAM2
8. CAM2 IN/OUT
Wejście i wyjście złożonego sygnału wizyjnego
dla kamery CAM2
9. CAM1 R/L
Lewe i prawe wejście sygnału audio dla kamery
CAM1
10. CAM1 IN/OUT
Wejście i wyjście złożonego sygnału wizyjnego
dla kamery CAM1
11. S-VIDEO IN/OUT
Rozdzielone wejście i wyjście sygnału
