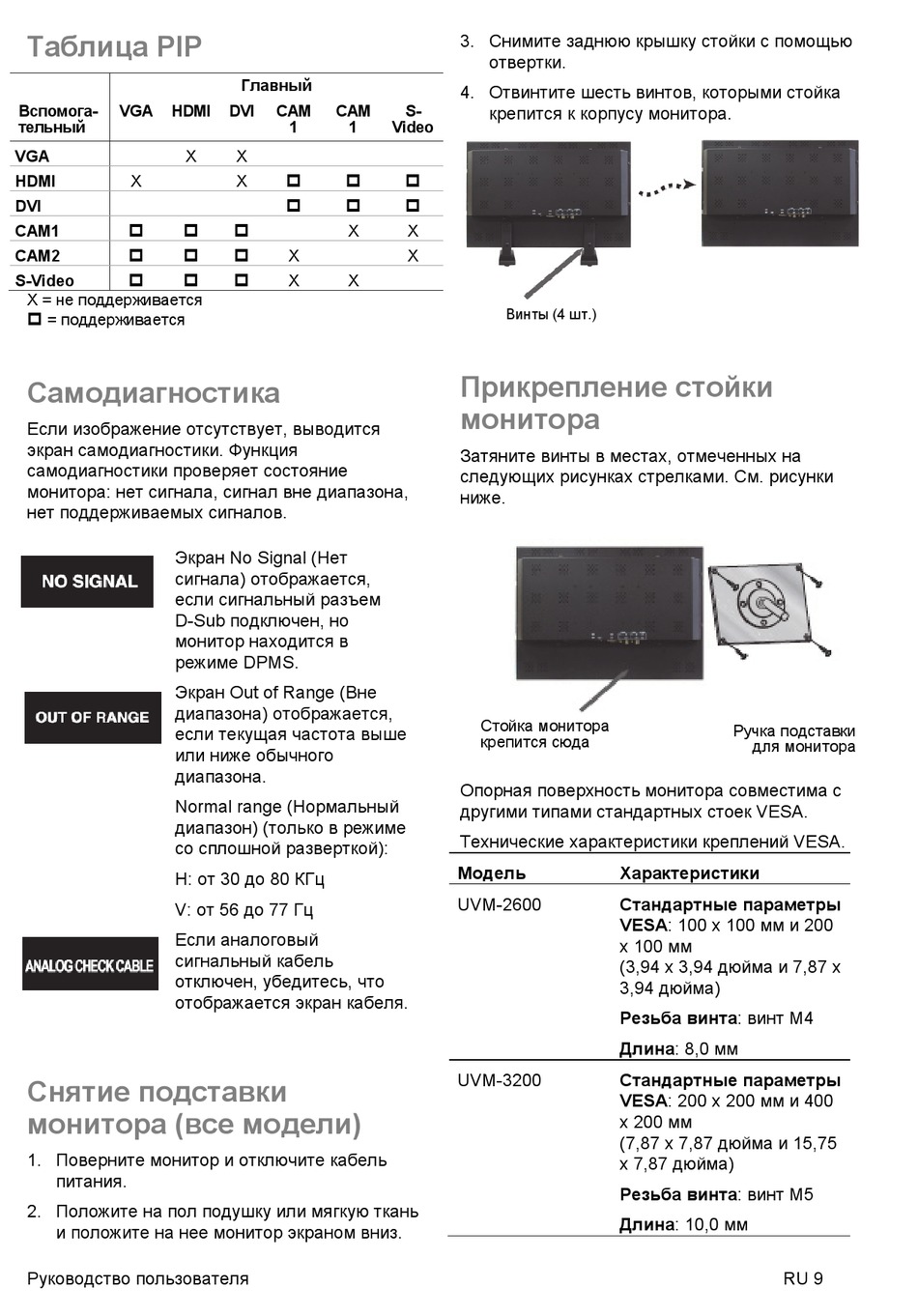

Таблица PIP
Вспомога- VGA HDMI
тельный
VGA X
HDMI X
DVI
 
CAM1
 
CAM2
 
S-Video
X = не поддерживается

= поддерживается
Самодиагностика
Если изображение отсутствует, выводится
экран самодиагностики. Функция
самодиагностики проверяет состояние
монитора: нет сигнала, сигнал вне диапазона,
нет поддерживаемых сигналов.
Экран No Signal (Нет
сигнала) отображается,
если сигнальный разъем
D-Sub подключен, но
монитор находится в
режиме DPMS.
Экран Out of Range (Вне
диапазона) отображается,
если текущая частота выше
или ниже обычного
диапазона.
Normal range (Нормальный
диапазон) (только в режиме
со сплошной разверткой):
H: от 30 до 80 КГц
V: от 56 до 77 Гц
Если аналоговый
сигнальный кабель
отключен, убедитесь, что
отображается экран кабеля.
Снятие подставки
монитора (все модели)
1. Поверните монитор и отключите кабель
питания.
2. Положите на пол подушку или мягкую ткань
и положите на нее монитор экраном вниз.
Руководство пользователя
Главный
DVI CAM CAM
1 1 Video
X
 
X
 

X

X

X X
3. Снимите заднюю крышку стойки с помощью
отвертки.
4. Отвинтите шесть винтов, которыми стойка
S-
крепится к корпусу монитора.


X
X
Винты (4 шт.)
Прикрепление стойки
монитора
Затяните винты в местах, отмеченных на
следующих рисунках стрелками. См. рисунки
ниже.
Стойка монитора
крепится сюда
Опорная поверхность монитора совместима с
другими типами стандартных стоек VESA.
Технические характеристики креплений VESA.
Модель
UVM-2600
UVM-3200
Ручка подставки
для монитора
Характеристики
Стандартные параметры
VESA: 100 x 100 мм и 200
x 100 мм
(3,94 x 3,94 дюйма и 7,87 x
3,94 дюйма)
Резьба винта: винт М4
Длина: 8,0 мм
Стандартные параметры
VESA: 200 x 200 мм и 400
x 200 мм
(7,87 x 7,87 дюйма и 15,75
x 7,87 дюйма)
Резьба винта: винт М5
Длина: 10,0 мм
RU 9
