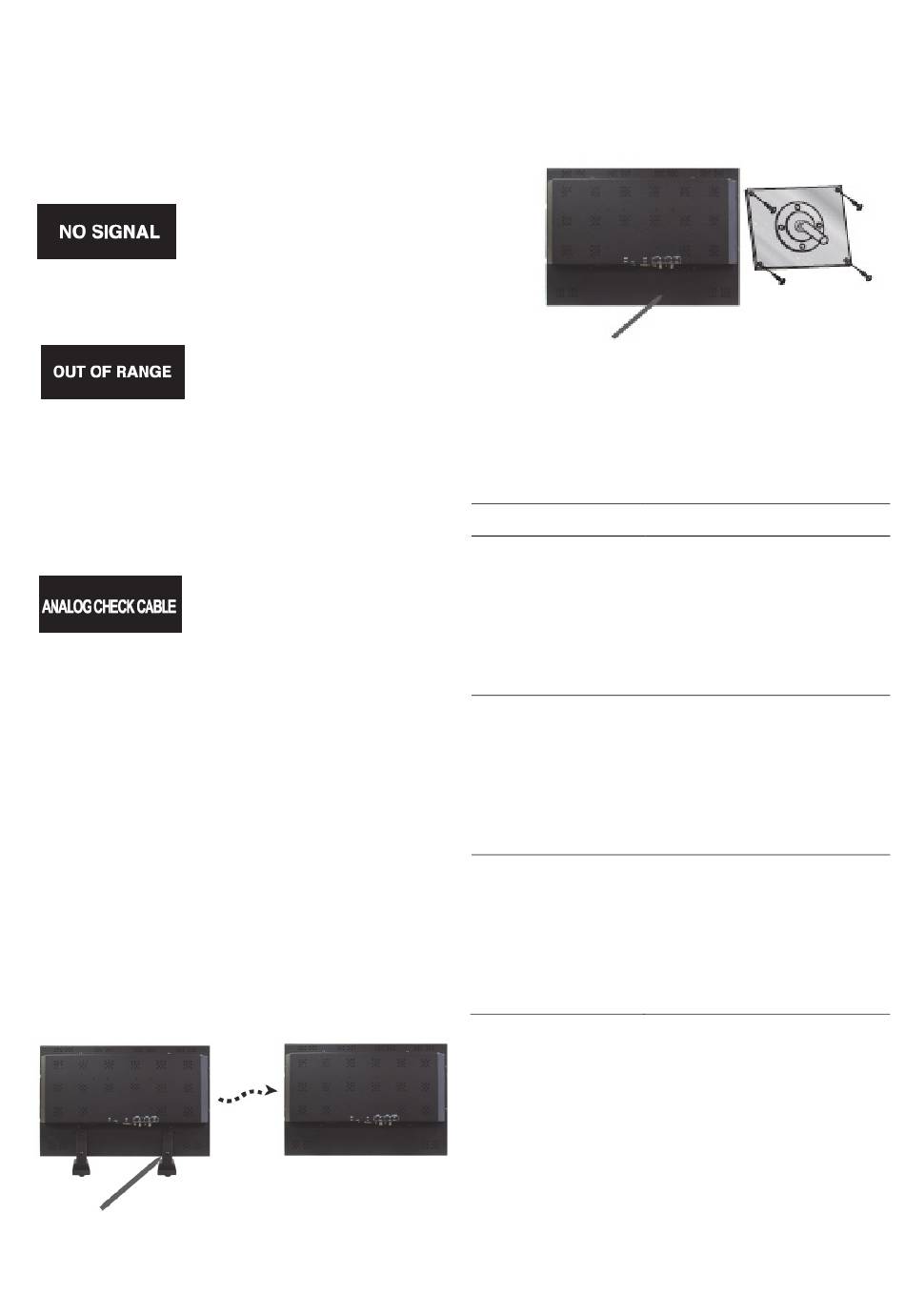

Auto-diagnóstico
Na ausência de imagem, é apresentado o ecrã
de auto-diagnóstico. A função de auto-diagnóstico
verifica se o estado do monitor é No Signal (Sem
sinal), Out of range (Fora do intervalo) ou None
support (Sem suporte).
O ecrã No Signal (Sem sinal)
é apresentado quando o
conector de sub-sinal D
está ligado mas o estado
do monitor encontra-se no
modo DPMS.
O ecrã Out of Range (Fora
do intervalo) é apresentado
quando a frequência aplicada
se encontra acima ou abaixo
do intervalo normal.
Intervalo normal (só modo
não entrelaçado):
H: 30 a 80 kHz
V: 56 a 77 Hz
Verifique se o ecrã do cabo
é apresentado quando o
cabo de sinal analógico é
desligado.

Retirar a base do monitor

(todos os modelos)
1. Desligue o monitor e retire o cabo de
alimentação.
2. Coloque uma almofada ou pano macio no chão
e coloque sobre ele o monitor, com a parte da
frente do mesmo virada para o chão.
3. Destaque a cobertura traseira da base do
monitor com uma chave de parafusos.
4. Retire os seis parafusos que fixam a base ao
corpo do monitor.
Parafusos (x 4)
Manual do Utilizador

Fixar a base do monitor

Aperte os parafusos nos pontos indicados pelas
setas mostradas nas figuras acima. Ver as
imagens em baixo.
A base do monitor é
fixada aqui
A superfície de instalação do monitor é compatível
com outros tipos de bases que cumprem a norma
VESA.
Especificações de montagem VESA:
Modelo
UVM-2600
UVM-3200
UVM-4200
Face do braço da
base do monitor
Especificações
Norma VESA: 100 x
100 mm e 200 x 100 mm
Rosca do parafuso:
parafuso M4
Comprimento: 8,0 mm
Norma VESA: 200 x
200 mm e 400 x 200 mm
Rosca do parafuso:
parafuso M5
Comprimento: 10,0 mm
Norma VESA: 200 x
200 mm e 400 x 200 mm
Rosca do parafuso:
parafuso M5
Comprimento: 10,0 mm
9 PT
