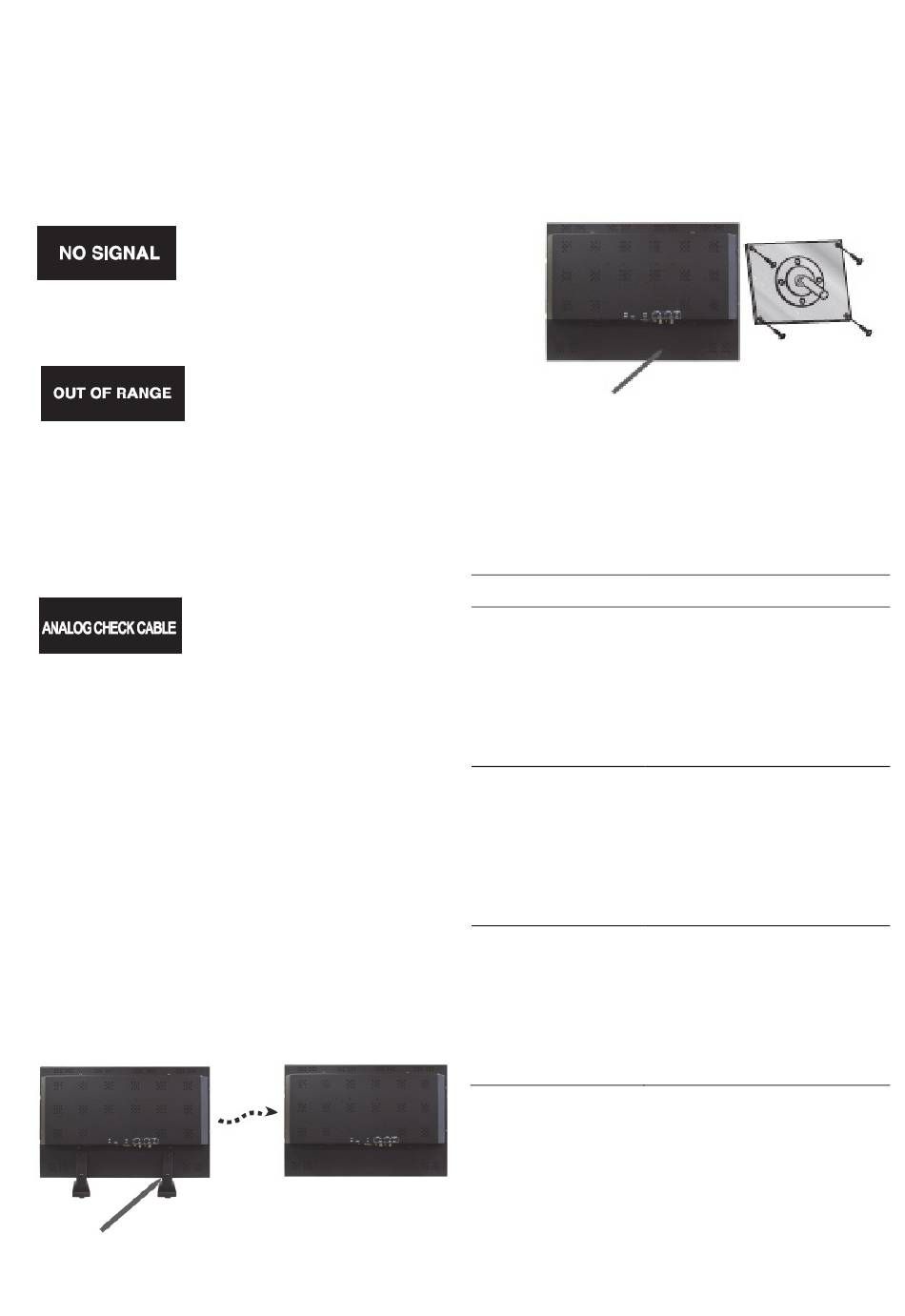

Autodiagnóstico
Cuando no se muestre ninguna imagen, aparecerá
la pantalla de autodiagnóstico. La función de
autodiagnóstico comprueba si el estado de la
pantalla del monitor es No Signal (Sin señal), Out
of range (Fuera de rango) o None support (No
compatible).
La pantalla Sin señal se
muestra cuando el conector
de señal D-Sub está
conectado pero el estado del
monitor se encuentra en
modo DPMS.
La pantalla Fuera de rango se
muestra cuando la frecuencia
aplicada se encuentra por
debajo o por encima del
rango normal.
Rango normal (solo en modo
no entrelazado):
H: 30 a 80 kHz
V: 56 a 77 Hz
Compruebe que la pantalla
de cable se muestre cuando
el cable de la señal analógica
esté desconectado.
Cómo extraer la base del
monitor (todos los modelos)
1. Apague el monitor y desconecte el cable de
alimentación.
2. Coloque un cojín o un paño suave en el suelo y
coloque el monitor sobre el mismo con la parte
frontal del monitor mirando hacia el suelo.
3. Separe la cubierta trasera de la base del
monitor con un destornillador.
4. Retire los seis tornillos que unen la base al
cuerpo del monitor.
Tornillos (x4)
Manual de usuario
Cómo colocar la base del
monitor
Apriete los tornillos en los puntos que se indican
mediante flechas en las figuras que aparecen
anteriormente. Consulte las imágenes que se
muestran a continuación.
La base del monitor
debe colocarse aquí.
La superficie de instalación del monitor es
compatible con otros tipos de bases estándar
VESA.
Especificaciones del montaje VESA:
Modelo
UVM-2600
UVM-3200
UVM-4200
Parte frontal del brazo
de soporte del
Especificaciones
Estándar VESA: 100 x
100 mm y 200 x 100 mm
Rosca del tornillo: tornillo
M4
Longitud: 8 mm
Estándar VESA: 200 x
200 mm y 400 x 200 mm
Rosca del tornillo: tornillo
M5
Longitud: 10 mm
Estándar VESA: 200 x
200 mm y 400 x 200 mm
Rosca del tornillo: tornillo
M5
Longitud: 10 mm
9 ES
monitor.
