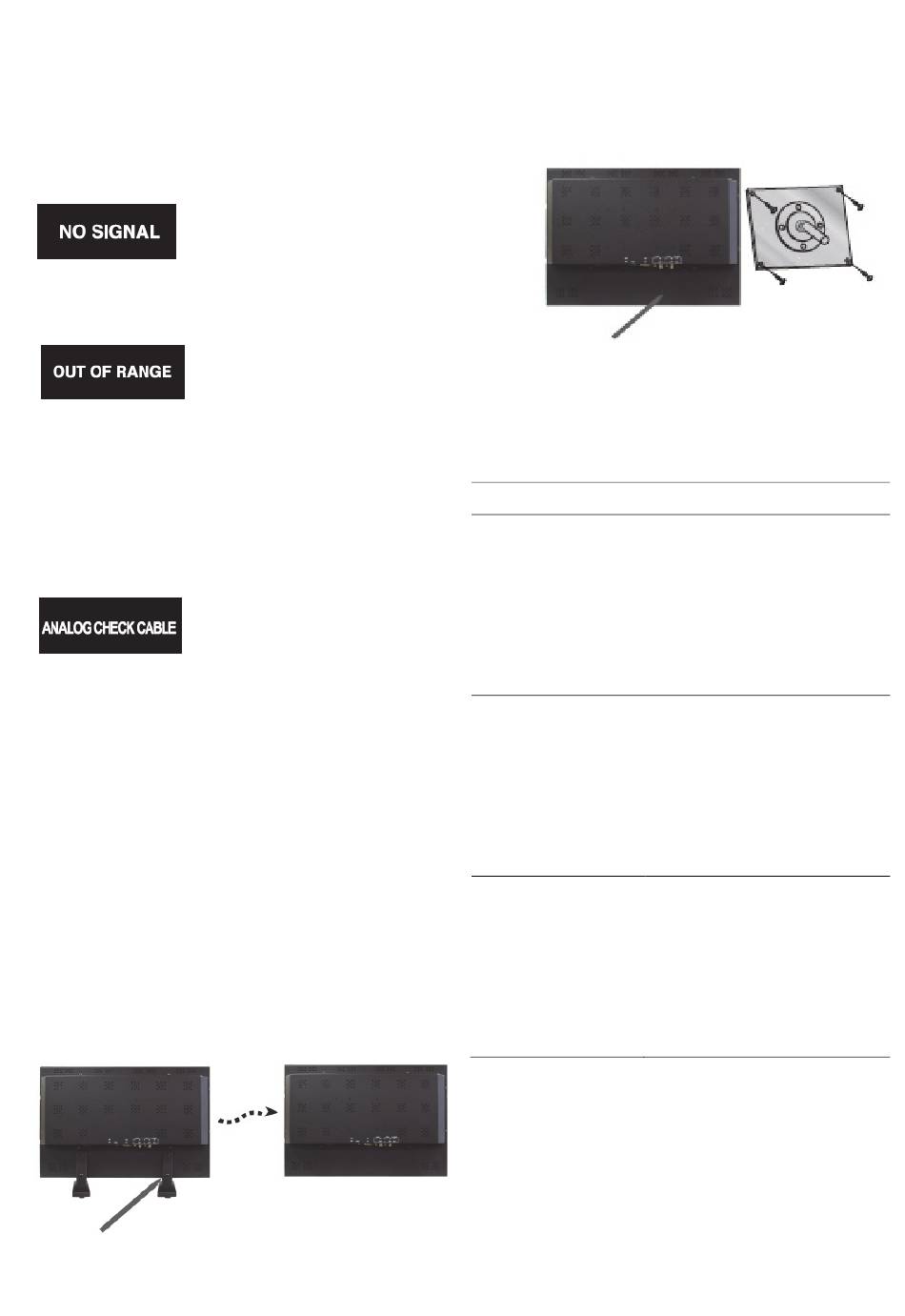

Selbsttest

Wenn kein Bild vorhanden ist, wird der Bildschirm
für den Selbsttest angezeigt. Die Selbsttestfunktion
prüft, ob der Status der Monitoranzeige besagt,
dass kein Signal, ein falscher Signalbereich oder
ein nicht unterstütztes Signal vorliegt.
Wenn der D-Sub-
Signalanschluss
angeschlossen ist, der Status
des Monitors aber im DPMS-
Modus ist, wird angezeigt, dass
kein Signal vorhanden ist.
Wenn die empfangene
Frequenz unter oder über
dem normalen Bereich liegt,
wird angezeigt, dass das
Signal außerhalb des
zulässigen Bereichs liegt.
Normaler Bereich (nur im
Vollbildmodus):
H: 30 bis 80 kHz
V: 56 bis 77 Hz
Prüfen Sie, ob der
Kabelbildschirm
angezeigt wird, wenn das
Analogsignalkabel getrennt
wird.
Monitorfuß entfernen (alle
Modelle)
1. Schalten Sie den Monitor aus und ziehen Sie
das Netzkabel aus der Steckdose.
2. Legen Sie den Monitor mit der Vorderseite nach
unten auf ein Kissen oder ein weiches Tuch.
3. Lösen Sie die hintere Abdeckung des
Monitorfußes mit einem Schraubendreher.
4. Entfernen Sie die sechs Schrauben, die den
Fuß mit dem Monitor verbinden.
Schrauben (x 4)
Benutzerhandbuch
Monitorfuß befestigen
Ziehen Sie die Schrauben an den in der obigen
Abbildung mit einem Pfeil gekennzeichneten
Positionen an. Siehe folgende Abbildungen.
Monitorfuß hier befestigt
Die Verbindungen des Monitors sind mit anderen
Füßen nach VESA-Standard kompatibel.
VESA-Spezifikationen für die Befestigung:
Modell
UVM-2600
UVM-3200
UVM-4200
Vorderseite des Monitors
Fußhalterung
Technische Daten
VESA-Standard: 100 x
100 mm und 200 x 100 mm
(3,94 x 3,94 Zoll und 7,87 x
3,94 Zoll)
Schraubgewinde: M4-
Schraube
Länge: 8,0 mm
VESA-Standard: 200 x
200 mm und 400 x 200 mm
(7,87 x 7,87 Zoll und
15,75 x 7,87 Zoll)
Schraubgewinde: M5-
Schraube
Länge: 10,0 mm
VESA-Standard: 200 x
200 mm und 400 x 200 mm
(7,87 x 7,87 Zoll und
15,75 x 7,87 Zoll)
Schraubgewinde: M5-
Schraube
Länge: 10,0 mm
9 DE
