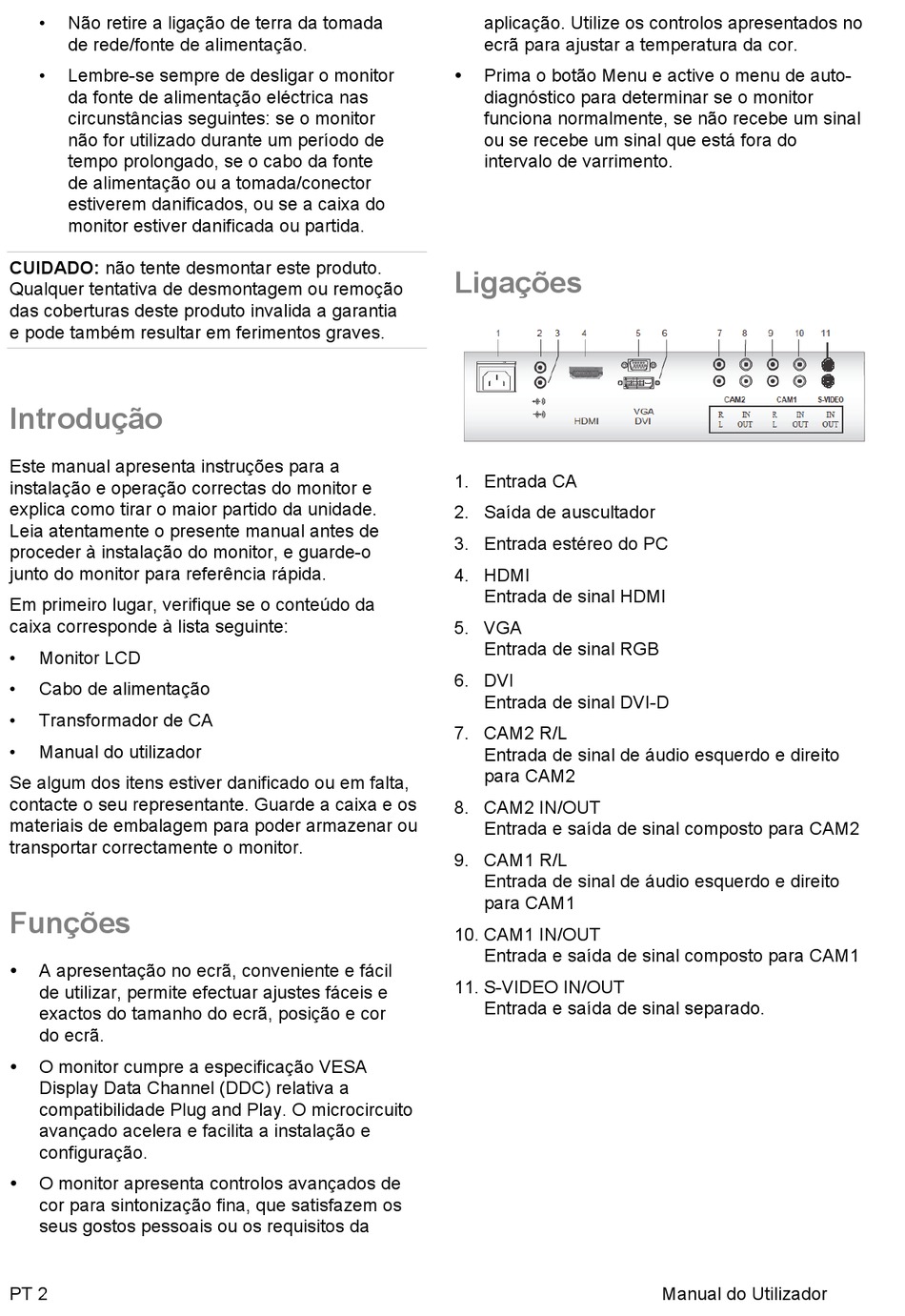

• Não retire a ligação de terra da tomada
de rede/fonte de alimentação.
• Lembre-se sempre de desligar o monitor
da fonte de alimentação eléctrica nas
circunstâncias seguintes: se o monitor
não for utilizado durante um período de
tempo prolongado, se o cabo da fonte
de alimentação ou a tomada/conector
estiverem danificados, ou se a caixa do
monitor estiver danificada ou partida.
CUIDADO: não tente desmontar este produto.
Qualquer tentativa de desmontagem ou remoção
das coberturas deste produto invalida a garantia
e pode também resultar em ferimentos graves.
Introdução
Este manual apresenta instruções para a
instalação e operação correctas do monitor e
explica como tirar o maior partido da unidade.
Leia atentamente o presente manual antes de
proceder à instalação do monitor, e guarde-o
junto do monitor para referência rápida.
Em primeiro lugar, verifique se o conteúdo da
caixa corresponde à lista seguinte:
• Monitor LCD
• Cabo de alimentação
• Transformador de CA
• Manual do utilizador
Se algum dos itens estiver danificado ou em falta,
contacte o seu representante. Guarde a caixa e os
materiais de embalagem para poder armazenar ou
transportar correctamente o monitor.
Funções
 A apresentação no ecrã, conveniente e fácil
de utilizar, permite efectuar ajustes fáceis e
exactos do tamanho do ecrã, posição e cor
do ecrã.
 O monitor cumpre a especificação VESA
Display Data Channel (DDC) relativa a
compatibilidade Plug and Play. O microcircuito
avançado acelera e facilita a instalação e
configuração.
 O monitor apresenta controlos avançados de
cor para sintonização fina, que satisfazem os
seus gostos pessoais ou os requisitos da
PT 2
aplicação. Utilize os controlos apresentados no
ecrã para ajustar a temperatura da cor.
 Prima o botão Menu e active o menu de auto-
diagnóstico para determinar se o monitor
funciona normalmente, se não recebe um sinal
ou se recebe um sinal que está fora do
intervalo de varrimento.
Ligações
1. Entrada CA
2. Saída de auscultador
3. Entrada estéreo do PC
4. HDMI
Entrada de sinal HDMI
5. VGA
Entrada de sinal RGB
6. DVI
Entrada de sinal DVI-D
7. CAM2 R/L
Entrada de sinal de áudio esquerdo e direito
para CAM2
8. CAM2 IN/OUT
Entrada e saída de sinal composto para CAM2
9. CAM1 R/L
Entrada de sinal de áudio esquerdo e direito
para CAM1
10. CAM1 IN/OUT
Entrada e saída de sinal composto para CAM1
11. S-VIDEO IN/OUT
Entrada e saída de sinal separado.
