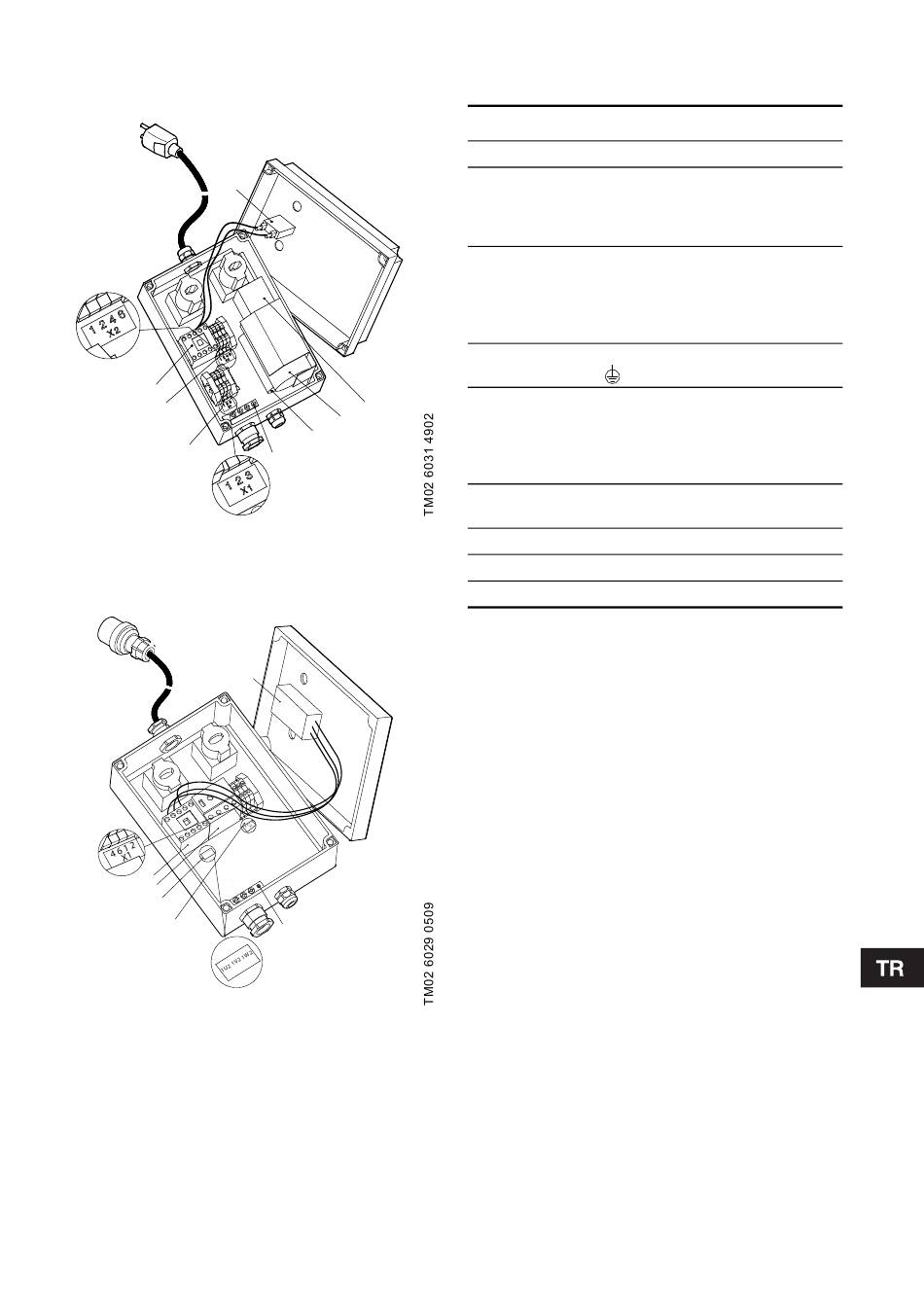

İç yapısı:
Tek fazlı
6
1
5
3
Şekil 4
Üç fazlı
1
2
3
5
Şekil 5
7
9
8
4
6
4
Tabloda bulunan konum rakamları şekil 4 ve 5'e
aittir.
Konum Tanımı
1 Starter rölesi
Motor koruma:
Tek faz: Kabinin ön tarafından elle
2
yeniden kurma
Üç faz: Otomatik yeniden kurma
Pompa bağlantısı için terminal bloğu .
Tek faz: 1, 2 ve 3 numarası ile işaretli
3 kablo uçları [1, 2 ve 3]
Üç faz: 1, 2 ve 3 numarası ile işaretli
kablo uçları [1, 2 ve 3]
Kablo ucu yeşil sarı renk ile işaretli toprak
4
çubuğu [ ]
Bağlantı terminalleri:
termik şalter(ler)*: 4, 5 ve 6 numarası ile
5 işaretli kablo uçları [4 ve 6] ve
seviye flatörü**: Kahverengi ve siyah
renk ile işaretli kablo uçları [1 ve 2].
Tek faz: Termik röle
6
Üç faz: Faz sırası göstergesi
7 Tek faz: Kapasitör kontakt
8 Tek faz: Çalışma kapasitörü
9 Tek faz: İlk çalıştırma kapasitörü
[ ] içerisindeki kablo ucu işaretleri Grundfos'un SEG,
SE, SEV, DP ve EF pomplarını göstermektedir.
* Pompada birden fazla termik şalter varsa,
şalterler en altta olan pompayı durduracak en
üstte olan ise yedek olacak şekilde seri
bağlanmalıdır.
** Kontrol panosunda seviye flatörü bulunmaktadır
ve kahverengi ve siyah renkle işaretli kablo
uçlarına bağlanmalıdır (kontakt yoktur).
