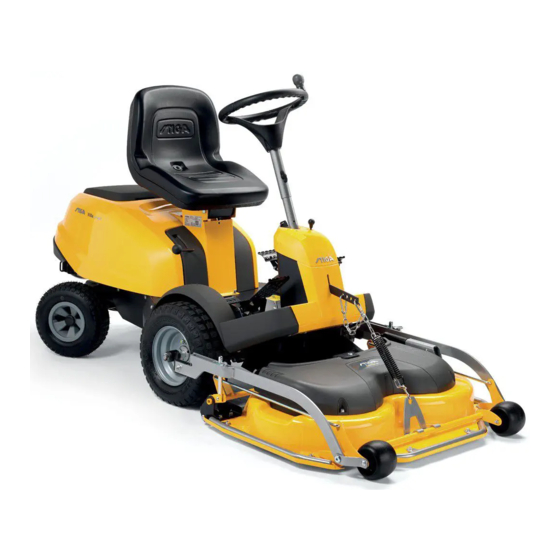

Stiga VILLA Serie Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Stiga Anleitungen
  4. Rasenmäher
  5. VILLA Serie
  6. Gebrauchsanweisung
Stiga VILLA Serie Gebrauchsanweisung

Stiga VILLA Serie Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für VILLA Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D'EMPLOI
GEBRUIKSAANWIJZING
S T I G A V I L L A
SV .... 7
FI ... 16
DA ..25
NO .34
DE...43
EN...53
FR....62
NL...72
8211-0341-01
R OY A L
C O M F O R T
D E L UX E
