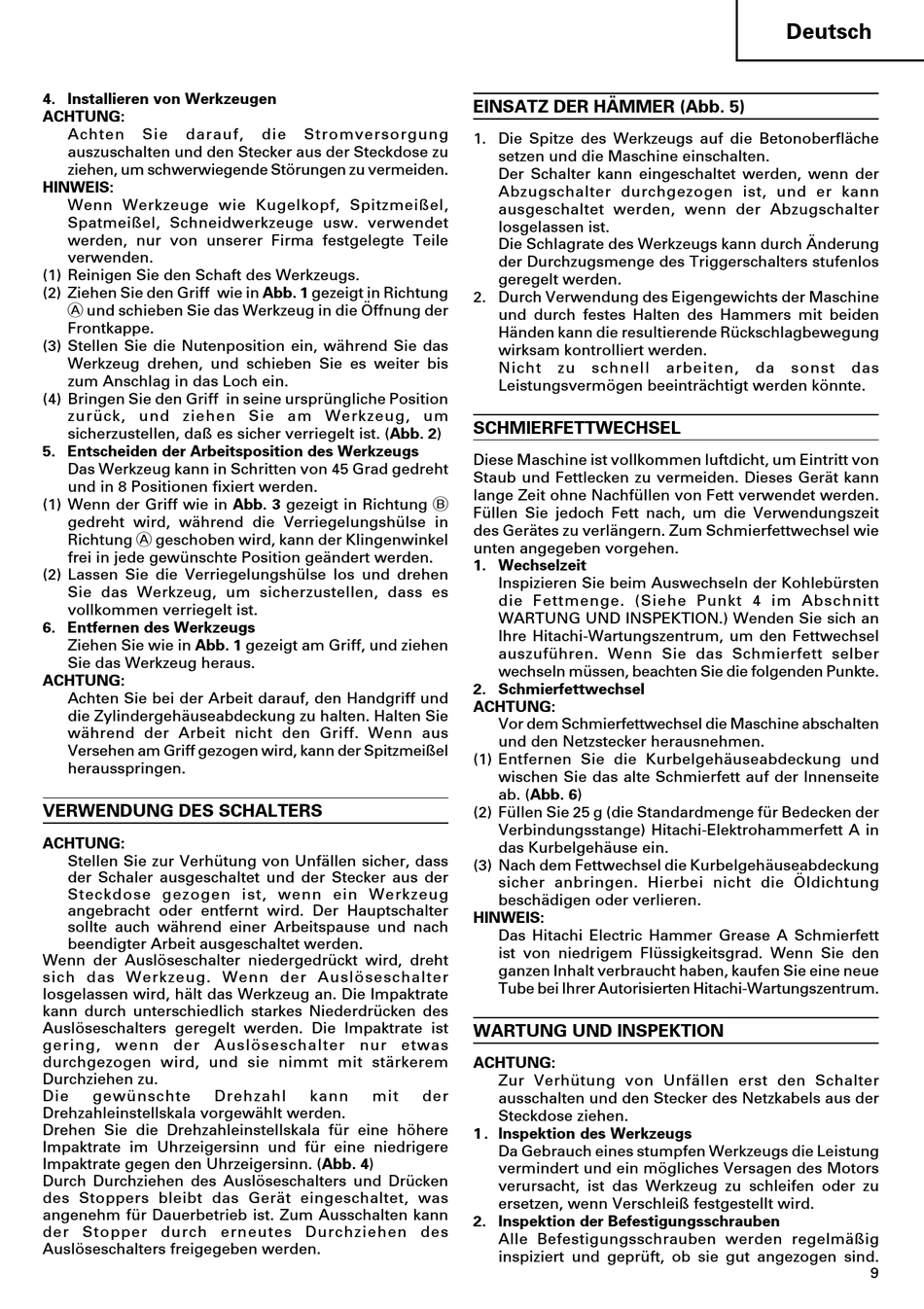

4. Installieren von Werkzeugen
ACHTUNG:
Achten Sie darauf,
auszuschalten und den Stecker aus der Steckdose zu
ziehen, um schwerwiegende Störungen zu vermeiden.
HINWEIS:
Wenn Werkzeuge wie Kugelkopf, Spitzmeißel,
Spatmeißel, Schneidwerkzeuge usw. verwendet
werden, nur von unserer Firma festgelegte Teile
verwenden.
(1) Reinigen Sie den Schaft des Werkzeugs.
(2) Ziehen Sie den Griff wie in Abb. 1 gezeigt in Richtung
A und schieben Sie das Werkzeug in die Öffnung der
Frontkappe.
(3) Stellen Sie die Nutenposition ein, während Sie das
Werkzeug drehen, und schieben Sie es weiter bis
zum Anschlag in das Loch ein.
(4) Bringen Sie den Griff in seine ursprüngliche Position
zurück, und ziehen Sie am Werkzeug, um
sicherzustellen, daß es sicher verriegelt ist. (Abb. 2)
5. Entscheiden der Arbeitsposition des Werkzeugs
Das Werkzeug kann in Schritten von 45 Grad gedreht
und in 8 Positionen fixiert werden.
(1) Wenn der Griff wie in Abb. 3 gezeigt in Richtung B
gedreht wird, während die Verriegelungshülse in
Richtung A geschoben wird, kann der Klingenwinkel
frei in jede gewünschte Position geändert werden.
(2) Lassen Sie die Verriegelungshülse los und drehen
Sie das Werkzeug, um sicherzustellen, dass es
vollkommen verriegelt ist.
6. Entfernen des Werkzeugs
Ziehen Sie wie in Abb. 1 gezeigt am Griff, und ziehen
Sie das Werkzeug heraus.
ACHTUNG:
Achten Sie bei der Arbeit darauf, den Handgriff und
die Zylindergehäuseabdeckung zu halten. Halten Sie
während der Arbeit nicht den Griff. Wenn aus
Versehen am Griff gezogen wird, kann der Spitzmeißel
herausspringen.

VERWENDUNG DES SCHALTERS

ACHTUNG:
Stellen Sie zur Verhütung von Unfällen sicher, dass
der Schaler ausgeschaltet und der Stecker aus der
Steckdose gezogen ist, wenn ein Werkzeug
angebracht oder entfernt wird. Der Hauptschalter
sollte auch während einer Arbeitspause und nach
beendigter Arbeit ausgeschaltet werden.
Wenn der Auslöseschalter niedergedrückt wird, dreht
sich das Werkzeug. Wenn der Auslöseschalter
losgelassen wird, hält das Werkzeug an. Die Impaktrate
kann durch unterschiedlich starkes Niederdrücken des
Auslöseschalters geregelt werden. Die Impaktrate ist
gering, wenn der Auslöseschalter nur etwas
durchgezogen wird, und sie nimmt mit stärkerem
Durchziehen zu.
Die gewünschte Drehzahl
Drehzahleinstellskala vorgewählt werden.
Drehen Sie die Drehzahleinstellskala für eine höhere
Impaktrate im Uhrzeigersinn und für eine niedrigere
Impaktrate gegen den Uhrzeigersinn. (Abb. 4)
Durch Durchziehen des Auslöseschalters und Drücken
des Stoppers bleibt das Gerät eingeschaltet, was
angenehm für Dauerbetrieb ist. Zum Ausschalten kann
der Stopper durch erneutes Durchziehen des
Auslöseschalters freigegeben werden.
die Stromversorgung
kann mit der
EINSATZ DER HÄMMER (Abb. 5)
1. Die Spitze des Werkzeugs auf die Betonoberfläche
setzen und die Maschine einschalten.
Der Schalter kann eingeschaltet werden, wenn der
Abzugschalter durchgezogen ist, und er kann
ausgeschaltet werden, wenn der Abzugschalter
losgelassen ist.
Die Schlagrate des Werkzeugs kann durch Änderung
der Durchzugsmenge des Triggerschalters stufenlos
geregelt werden.
2. Durch Verwendung des Eigengewichts der Maschine
und durch festes Halten des Hammers mit beiden
Händen kann die resultierende Rückschlagbewegung
wirksam kontrolliert werden.
Nicht zu schnell
Leistungsvermögen beeinträchtigt werden könnte.
SCHMIERFETTWECHSEL
Diese Maschine ist vollkommen luftdicht, um Eintritt von
Staub und Fettlecken zu vermeiden. Dieses Gerät kann
lange Zeit ohne Nachfüllen von Fett verwendet werden.
Füllen Sie jedoch Fett nach, um die Verwendungszeit
des Gerätes zu verlängern. Zum Schmierfettwechsel wie
unten angegeben vorgehen.
1. Wechselzeit
Inspizieren Sie beim Auswechseln der Kohlebürsten
die Fettmenge. (Siehe Punkt 4 im Abschnitt
WARTUNG UND INSPEKTION.) Wenden Sie sich an
Ihre Hitachi-Wartungszentrum, um den Fettwechsel
auszuführen. Wenn Sie das Schmierfett selber
wechseln müssen, beachten Sie die folgenden Punkte.
2. Schmierfettwechsel
ACHTUNG:
Vor dem Schmierfettwechsel die Maschine abschalten
und den Netzstecker herausnehmen.
(1) Entfernen Sie die Kurbelgehäuseabdeckung und
wischen Sie das alte Schmierfett auf der Innenseite
ab. (Abb. 6)
(2) Füllen Sie 25 g (die Standardmenge für Bedecken der
Verbindungsstange) Hitachi-Elektrohammerfett A in
das Kurbelgehäuse ein.
(3) Nach dem Fettwechsel die Kurbelgehäuseabdeckung
sicher anbringen. Hierbei nicht die Öldichtung
beschädigen oder verlieren.
HINWEIS:
Das Hitachi Electric Hammer Grease A Schmierfett
ist von niedrigem Flüssigkeitsgrad. Wenn Sie den
ganzen Inhalt verbraucht haben, kaufen Sie eine neue
Tube bei Ihrer Autorisierten Hitachi-Wartungszentrum.

WARTUNG UND INSPEKTION

ACHTUNG:
Zur Verhütung von Unfällen erst den Schalter
ausschalten und den Stecker des Netzkabels aus der
Steckdose ziehen.
1 . Inspektion des Werkzeugs
Da Gebrauch eines stumpfen Werkzeugs die Leistung
vermindert und ein mögliches Versagen des Motors
verursacht, ist das Werkzeug zu schleifen oder zu
ersetzen, wenn Verschleiß festgestellt wird.
2. Inspektion der Befestigungsschrauben
Alle Befestigungsschrauben werden regelmäßig
inspiziert und geprüft, ob sie gut angezogen sind.
Deutsch
arbeiten, da sonst das
9
