  • Seite 1 Invacare®ScanBed 750 User Manual (GB) Brugermanual (DK) Bruksanvisning (SE) Brukerveiledning (NO) Käyttöohje (FI) Bedienungsanleitung (DE) Gebruiksaanwijzing (NL) Manuel d’utilisation (FR) Manual del usuario (ES) Manuale d’uso (IT)
  • Seite 112 Inhaltsverzeichnis Benutzerteil ..........6 Allgemeines .
  • Seite 113: Benutzerteil

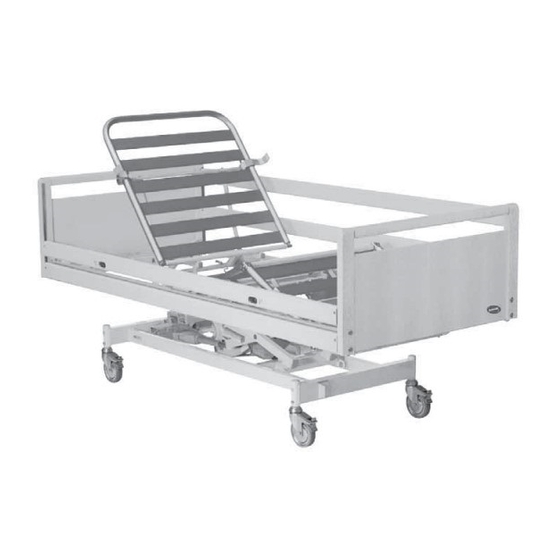

    Benutzerteil Herzlichen Glückwunsch zu Ihrer Wahl eines Pflegebetts der Serie 750 von Invacare® EC-Høng A/S. Das Bett wurde speziell für die Pflege zuhause oder in einem Heim für Patienten ab dem 12. Lebensjahr entwickelt. Das Bett vereint auf ganz spezielle Weise eine stabile Konstruktion und ergonomische Gestaltung mit einfacher Montage und Bedienung.
  • Seite 114: Bedienung Des Sb750 Tm

    2. Bedienung des SB750 Das Pflegebett kann mit diesem Handbedienteil ausgestattet sein (Soft Control): Höhenverstellung des Bettes AUF/AB Sitzposition, unabhängig von der gegenwärtigen Position Waagerechte Liegefläche, unabhängig von der gegenwärtigen Position “Aufsteh-Knopf” - hebt die Rückenlehne an und stellt den Oberschenkel waagerecht Anheben des Oberschenkelbereichs und waagerechte Einstellung der Rückenlehne Verstellung der Beinzone...
  • Seite 115: Bedienung Des Beinteils Bei Betten Mit Gasdruckfeder

    2) Stoppen der Richtungssteuerung: Auf das rote Pedal treten, bis die Neutralstellung erreicht ist. Die Bettenrollen können auf einigen Fußbodenbelägen Spuren hinterlassen (z. B. Holzfußböden mit oder ohne Oberflächenbehandlung). Invacare® empfiehlt, eine Unterlage unter die Rollen zu legen um diesem vorzubeugen.
  • Seite 116: Bedienung Des Holzseitengitters Britt

    Bedienung des Holzseitengitters BRITT II/III/IV Sperrklinken Das Kopf- bzw. Fußteil kann so beschaffen sein, daß das Seitengitter auf halber Höhe arretiert werden kann. Normalerweise kann das Seitengitter nur in der obersten Position arretiert werden. Auf: Das Seitengitter an der oberen Querlatte nach oben ziehen, bis es hörbar einrastet..
  • Seite 117: Technischer Teil

    Technischer Teil Invacare® ist nach DS/EN ISO 9001 und ISO 13485 zertifiziert. Kunden können sich also darauf verlassen, dass alle Produkte von Invacare® ausnahmslos in der Qualität geliefert werden, wie sie u. a. in den Broschüren beschrieben ist. Die Werkstücke bzw. Produkte werden während des gesamten Produktionsverlaufs laufend kontrolliert und nach der Fertigstellung einer abschließenden Kontroll...
  • Seite 118: Anlieferung Des Sb750 Tm Am Aufstellungsort

    4. Anlieferung des SB750 am Aufstellungsort Aufgrund von Kondensierung sollte das Pflegebett erst benutzt werden, wenn es sich der Raumtemperatur angeglichen hat. Bett auf Schäden kontrollieren. Bei Schäden, siehe Lieferbedingungen. Ein in Einzelteilen geliefertes Bett muß zusammengesetzt werden. Siehe Kapitel 6, Demontage/-Montage des Schnappschloß...
  • Seite 119: Notauslösung Der Liegeflächenteile

    Bestandteile des Standardbettes Inbus-Schlüssel Rückenlehne Sitzteil 24 V Motor, Beinteil bzw. Gasdruckfeder, Beinteil Schenkelteil 24 V Motor, Schenkelteil Beinteil Liegefläche, Fußende Bremspedal (Bett mit Zentralbremse) 10. Bremse (Bett mit Radbremse) 11. Rad 12. Untergestell 13. 24 V Motor, Rückenlehne 14. Scherenarm 15.
  • Seite 120: Montage Des Zubehörs

    5. Montage des Zubehörs Für die Montage bzw. Demontage des Zubehörs für ein SB750 werden ein Inbus-Schlüsse und ein Universalschraubenschlüssel benötigt. Der Inbus-Schlüssel befindet sich an der Innenseite am Kopfende. Für die Montage bzw. Demontage aller Beschläge wird ein Inbus-Schlüssel benötigt. Montage des Matratzenhalters Matratzenhalter auf den Befestigungspunkt: zwischen der...
  • Seite 121: Das Seitengitter Britt Ii/Iii/Iv Abnehmen

    Montage des BRITT II/III/IV Seitengitters Das Bett um etwa 1/3 anheben. Schutzstreifen von den Verriegelungsstiften an den Enden des Seitengitters entfernen. Jeweils ein Ende montieren. Die untere Holzlatte anheben und den Metallbügel zur Führungsschiene am Bettende führen (A). Den Verriegelungsstift des Seitengitters mit einem Finger eindrücken (B). Das Seitengitter zum Kopf-/Fußende führen, bis die Federstütze heraustritt und so verhindert, dass das Geländer herausrutscht.
  • Seite 122: Bedienung Der Eingebauten Liegeflächenverlängerung

    Bedienung der eingebauten Liegeflächenverlängerung Warnung! Wenn die Liegefläche verlängert wird, muss eine entsprechende Matratzenverlängerung auf die Liegefläche gelegt werden. Andernfalls besteht Klemm- bzw. Erstickungsgefahr. Zur Verlängerung der Liegefläche wird der Inbus-Schlüssel verwen- det. Der Inbus-Schlüssel befindet sich innen am Querrohr des Kopfendes. 1.
  • Seite 123 Montage Räder des Untergestells arretieren. Untergestell an das Netz anschließen. Bett auf die angezeigte Höhe fahren, so dass sich die “Nocken” (siehe Bild 3 seite 15) an Führung und Schere des Untergestells gegenüberstehen. Fußende der Liegefläche anheben, so dass die beiden Sperrklinken/ Schnappschlösser in die Zapfen der Schere greifen (siehe 4.1).
  • Seite 124: Verkabelung

    7. Verkabelung Die Kabel werden durch die Motoraufhängung geführt. Die Kabel unter den Latten hindurchführen. Die Kabel durch den Kabelbügel und weiter zur Steuereinheit führen. Diese Fotos zeigen ein Bett mit 2 Motoren für die Liegefläche. Die Verkabelung überprüfen, indem alle Motoren des Bettes bis zu ihren äußersten Positionen bedient werden. Wenn alle Kabel korrekt montiert sind, besteht für die Kabel keine Quetschgefahr.
  • Seite 125: Entfernung Des Sicherungsringes

    ACP-Box (optional) Die Funktionen des Handbedienteils können durch Umlegen des Schalters der ACP-Box, die sich am Kopfende des Bettes befindet, gesperrt werden. Bitte prüfen Sie mit Hilfe des handbedienteils, ob die Sperrfunktion aktiviert ist. Offen Gesperrt Entfernung des Sicherungsringes Auswechseln des Handbedienteils Nach Herunterdrücken des weißen Sicherungsringes kann der Stecker des Handbedienteils aus der ACP-Box gezogen werden.
  • Seite 126: Bestellnummern Des Zubehörs

    ODA (Buche / U-Profile) ......90 cm ....... .016609.01 Die Bettenden sind auch in anderen Versionen als die oben genannten erhältlich – wenden Sie sich an Invacare®...
  • Seite 127 Bezeichnung Abmessungen Bestellnr.: TROPF Tropfstativ ................50.60030.D0 Halterung für Tropfstativ (zur Befestigung am Aufrichterrohr) .
  • Seite 128: Wartung Und Überholung

    Bei der Ladung von verbrauchten oder defekten Akkumulatoren können sich Gase bilden. Das Akkumulatorfach enthält Lüftungsspalten, die eine ordnungsgemäße Lüftung des Fachs ermöglichen. Diese Spalten dürfen nicht versperrt oder abgedeckt werden, da der dadurch entstehende Überdruck zu einer Explosion führen kann. Entsorgung ® Verbrauchte Akkumulatoren werden an Invacare zurückgegeben oder wie Autobatterien entsorgt.
  • Seite 129: Serviceplan

    Achtung! Die Führungsschienen des Holzseitengitters nicht ölen, die Holzgitter sonst schwergängig laufen. Zubehör visuell kontrolliert. In einigen Ländern, in denen Invacare® eine Vertriebsniederlassung hat, besteht u. U. die Möglichkeit, einen Wartungsvertrag abzuschließen. Außerdem bietet Invacare® Kurse über die Wartung und Überholung des SB750...
  • Seite 130: Fehlersuche, Elektrisches System

    12. Fehlersuche, elektrisches System Wichtig! Das Bett muss ans Netz angeschlossen sein. Motorstecker nicht montiert Relaisgeräusche Defekter Motor Keine Motorgeräusche Defekte Steuerung Motor läuft nicht Keine Relaisgeräusche Defektes Handbedienteil Kolben Motorgeräusche Defekter Motor bewegt sich nicht 13. Schmierplan Wir empfehlen, ein SB750 gemäß...
  • Seite 131: Reinigung

    15. Technische Spezifikationen W x L 85x200 Alle Maßangaben in cm. Alle Winkel in Grad. 90x200 Alle Maßangaben und Winkel ohne Spiel. Invacare® behält sich das Recht vor, Maßangaben und 85x183 Winkel ohne vorherige Ankündigung zu ändern. 90x183 105x200 120x200 Transport- und Lagerungsbedingungen: Temperaturen zwischen -10°...
  • Seite 132: Elektrische Daten

    16. Elektrische Daten Anschlussspannung: 230 V AC/50 Hz. Max. Stromaufnahme: 1,5 A. Benutzungsintervall (Dauerbetrieb der Mot. nicht z.): 10 %, max. 6 Minuten/Stunde. Max. Akkumulatorkapazität: 1,2 Ah. Schutzart: IP 66. Leistung: 70 VA. Schalldruck: 48 dB (A). Doppelt isoliert, Klasse II, Typ B. Wechselstrom: Gleichstrom: Max.
  • Seite 133: Gewicht

    17. Gewicht Maß 85x200 105x200 120x200 Gewicht 90x200 Liegefläche, Kopfende 25 kg 34 kg 36 kg Liegefläche, Fußende 25 kg 36 kg 39 kg Untergestell 40 kg 40 kg 42 kg Bett insgesamt ohne Zubehör 90 kg 110 kg 117 kg Kopf- /Fußteil (SANNE III/FLEX III/KARIN III) 6 kg 7 kg...
  • Seite 222 Invacare A/S, Sdr. Ringvej 37, DK-2605 Brøndby Italia: Switzerland: Tel: (45) (0)36 90 00 00, Invacare Mecc San s.r.l., Via dei Pini 62, I-36016 Invacare AG, Benkenstrasse 260, CH-4108 Fax: (45) (0)36 90 00 01 Thiene (VI) Witterswil denmark@invacare.com / www.invacare.dk...
