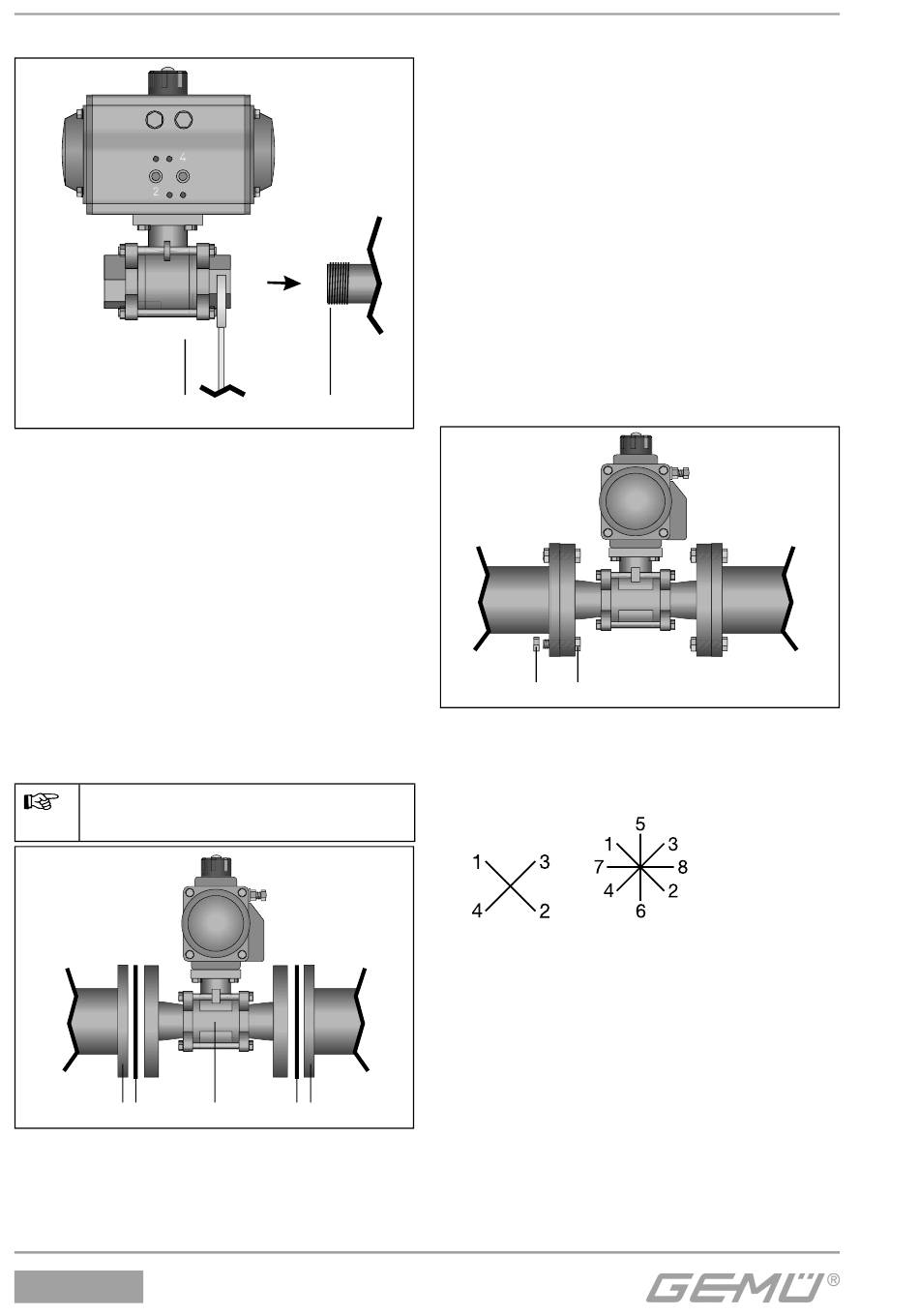

Montaż w przypadku złącza gwintowego:
1 W
Przykręcić korpus zaworu kulowego
G
1 do przewodu rurowego R, używając
odpowiedniego środka do uszczelniania
gwintów. Środek do uszczelniania
gwintów nie jest zawarty w komplecie.
Przytrzymać za pomocą klucza
G
płaskiego W.
Również z drugiej strony połączyć
G
korpus zaworu kulowego 1 z przewodem
rurowym.
Montaż w przypadku przyłącza
kołnierzowego:
Przestrzegać obowiązujących
norm dla montażu kołnierzy!
F1 D
Zwrócić uwagę na to, aby
G
powierzchnie uszczelniające kołnierzy
przyłączeniowych były czyste i nie
wykazywały uszkodzeń.
751 ... D
R
1 D F2
Stosować wyłącznie elementy
G
połączeniowe z dozwolonych
materiałów!
Zamontować zawór kulowy
G
w dostarczonym stanie.
Starannie ustawić zawór kulowy 1 na
G
środku pomiędzy przewodami rurowymi
z kołnierzami (F1 i F2).
Dobrze wycentrować uszczelki D.
G
Uszczelki nie są zawarte w komplecie.
Kołnierz zaworu kulowego i kołnierz rury
G
połączyć z użyciem odpowiedniego
materiału uszczelniającego i
odpowiednich śrub. Materiał
uszczelniający i śruby nie są zawarte w
komplecie.
M SN
Włożyć śruby SN we wszystkie otwory
G
kołnierza.
Dociągnąć lekko śruby SN za pomocą
G
nakrętek M na krzyż.
Sprawdzić ustawienie przewodu
G
rurowego.
Dociągnąć nakrętki M na krzyż.
G
Przestrzegać odpowiednich przepisów
dla przyłączy!
Po zakończeniu montażu:
Założyć z powrotem lub uruchomić
G
wszystkie urządzenia bezpieczeństwa i
urządzenia ochronne.
