Börvärde
I läge Occupied reglerar regulatorn utifrån ett värmebörvärde
(FI = 22°C), eller ett kylbörvärde (FI = 24°C) som går att ändra mha
ÖKA- och MINSKA-knapparna.
Genom att trycka på ÖKA ökar man aktuellt börvärde i steg om 0,5°C
till maxbegränsningen (+3°C). Genom att trycka på MINSKA minskar
man aktuellt börvärde i steg om 0,5°C till
minbegränsningen (-3°C).
Omkopplingen mellan värme- respektive kylbörvärde sker automatiskt
i regulatorn beroende på värme- eller kylbehov.
Val av börvärdesvisning, se parameter 74.
Frysskydd
Oavsett driftläge överstyrs värmeutstyrning då rumstemperaturen
underskrider 8°C (FI). Återgång till normal reglering sker automatiskt
när rumstemperaturen åter överstiger 8°C.
Kondensvakt
Vid kondens blockeras kylutstyrningen. Återgång till normal reglering
sker automatiskt när kondensering upphört.

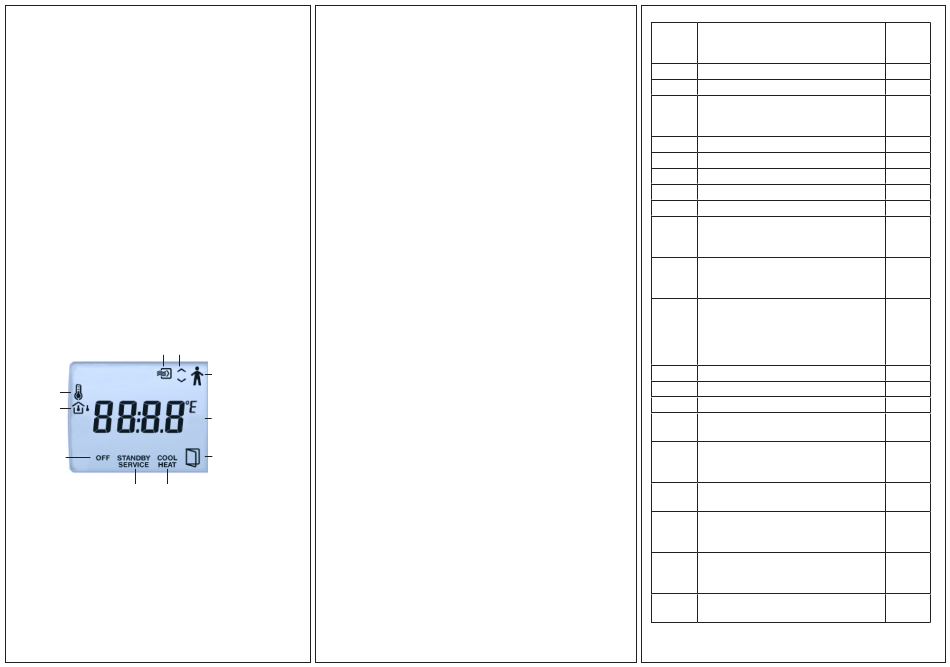

Displayhantering
Indikeringar
Displayen har följande indikeringar:
Forcerad ventilation Ändringsbart värde
Börvärde
Inne- /
utetemp.
OFF: Unoc-
cupied (visar
även tempe-
ratur) eller
STANDBY: Stand-
COOL/HEAT: Visar om
Off-
by-indikering
enheten styr efter värme-
indikering
eller kylbörvärdet
(enbart OFF)
SERVICE: Inställ-
ning av parametrar
Knappar
RC-DO har följande knappar:
•
Närvaroknappen
Då man håller inne Närvaroknappen i mer än 5 sekunder ändrar
regulatorn driftläge till "Shutdown" (Off/Unoccupied) oavsett aktuellt
driftläge. Vilket driftläge, Off eller Unoccupied, som aktiveras vid
"Shutdown" är konfigurerbart via displayen. Fabriksinställningen är
att man kommer till Unoccupied.
Vid ett kort tryck på Närvaroknappen då regulatorn befinner sig i
driftläge Shutdown eller Förinställt driftläge skiftar regulatorn till
driftläge Bypass. Vid ett kort tryck då regulatorn befinner sig i Bypass
ändrar den driftläge till Förinställt driftläge. Efter en viss tid i Bypass
(FI = 2 timmar) återgår regulatorn till det förinställda driftläget.
•
ÖKA-knapp
•
MINSKA-knapp
Inställning av parametrar
Ändra parametrar
Det går att ställa in olika parametervärden i en parametermeny. Para-
metermenyn kommer man till genom att trycka på ÖKA- och MINSKA-
knapparna samtidigt under ca 5 s, och därefter trycka på ÖKA-knappen
två gånger. Serviceindikering visas.
I parametermenyn visas först bara ett parameternummer (1, 2, 3 osv).
Man bläddrar mellan parametrarna genom att trycka på ÖKA- eller
MINSKA-knappen.
När rätt parameter är vald trycker man på Närvaroknappen. Värdet på
parametern visas och parameternumret försvinner. Värdet på parametern
kan nu ändras med ÖKA- och MINSKA-knapparna. Håller man en av
dessa knappar intryckt ändras värdet i displayen först långsamt. Därefter
ökas ändringshastigheten stegvis med 3-4 steg och ca 2-3 sekunder mel-
Närvaro-
lan stegen.
indikering
Bekräfta/Ångra ändringar
För att bekräfta ändringen av parametern trycker man ännu en gång på
Närvaroknappen, varefter displayen återgår till att visa parameternumret.
Aktuell rumstem-
peratur i °C med
För att få tillbaka ursprungsvärdet, dvs värdet innan man började ändra,
en decimal
trycker man på ÖKA- och MINSKA-knapparna samtidigt. Ursprungsvärdet
kommer då att visas i displayen.
Öppet fönster
Återgå till normal visning
Efter en viss tid, ca 1 min, eller då man trycker på ÖKA- och MINSKA-
knapparna samtidigt när man befinner sig i menyn, återgår displayen till
normal visning.
Efter den sista parametern visas texten Exit i displayen. Genom att trycka
på Närvaroknappen när man befinner sig på Exit hoppar man också
ur parametermenyn. Genom att trycka på ÖKA kommer man till första
parametern och genom att trycka på MINSKA kommer man till sista
parametern.
Parameternummer
Följande parametrar är ändringsbara i parametermenyn:
RC-DO
Para-
Beskrivning
meter-
nummer
1
Grundbörvärde värme
2
Grundbörvärde kyla
3
Neutralzon vid Stand-by.
Värmebv. = Grundbv. värme - 3.
Kylbv. = Grundbv. kyla + 3.
4
Värmebörvärde vid Unoccupied
5
Kylbörvärde vid Unoccupied
6
Frysskyddsbörvärde
7
P-band för rumsregulatorn
8
I-tid (s) för rumsregulatorn
9
Vid lägre temperatur på analog ingång för
Change-over växlar den till att arbeta med
kylfunktion
10
Vid högre temperatur på analog ingång för
Change-over växlar den till att arbeta med
värmefunktion
11
Reglerfall: 0=Värme, 1=Värme/Värme,
2=Värme eller kyla via Change-over,
3=Värme/Kyla, 4=Värme/Kyla med forcerad
ventilation, 5=Värme/Kyla med VAV-regle-
ring, 6=Kyla, 7=Kyla/Kyla
12
Tid i Bypass-läge
13
Frånslagstimer vid närvaro/ej närvaro
14
Tillslagsfördröjning för närvaro
15
Anger ansluten givare på AI1:
0=Intern givare, 1=Extern rumsgivare
16
Anger ansluten givare på UI1:
0=Ingen, 1=Change-over digitalt, 2=Chan-
ge-over analogt
18
Anger ansluten givare på DI2:
1=Fönsterkontakt, 2=Kondensvakt
20
Anger funktion för signal på UO1:
0=Ingen, 1=Termiskt ställdon värme,
2=Ingen, 3=Värmeställdon 0...10V, 4=Ingen
21
Anger funktion för signal på UO2:
0=Ingen, 1=Ingen, 2=Termiskt ställdon kyla,
3=Ingen, 4=Kylställdon 0...10V
29
Anger utsignalområde för värmeställdon:
0=0...10V, 1=2...10V, 2=10...2V, 3=10...0V
FI
22°C
24°C
3°C
15°C
30°C
8°C
10°C
300 s
18
22
3
120 min
10 min
0 min
0
2
2
3
4
0
7
