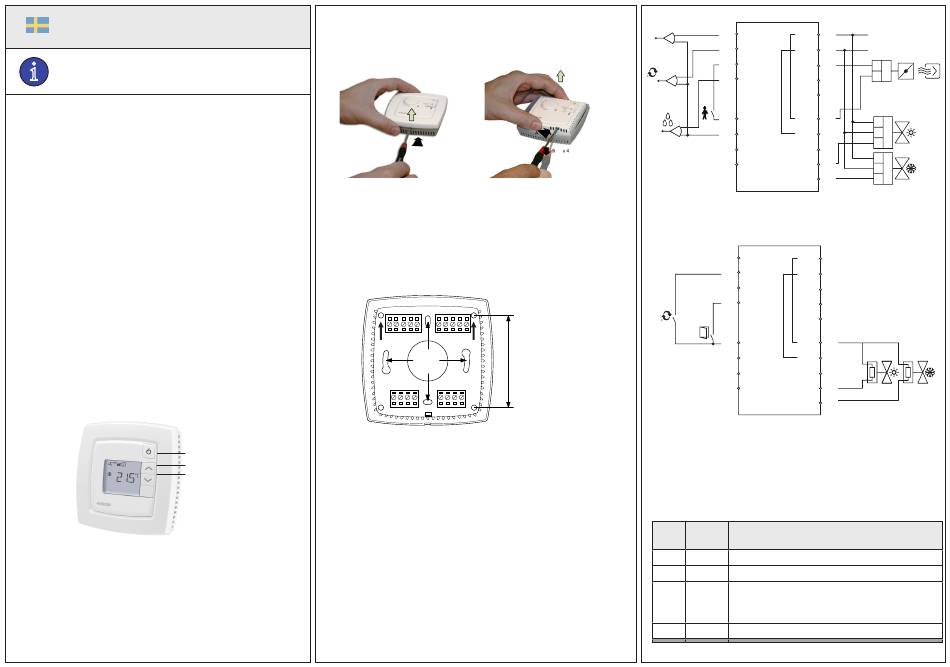

INSTRUKTION
SV
REGIO RC-DO
i
Läs denna instruktion innan produkten
monteras och ansluts
Rumsregulator med display
RC-DO är en rumsregulator i Regio Mini-serien avsedd att styra
värme och kyla i efterbehandlingssystem. Regulatorn har display.
Montage sker direkt på vägg eller eldosa. Regulatorn har ej kommu-
nikationsanslutning.
Tekniska data
Matningsspänning
18...30 V AC, 50...60 Hz
Egenförbrukning
2,5 VA
Omgivningstemperatur
0...50°C
Omgivande luftfuktighet
Max 90% RH
Lagringstemperatur
-20...+70°C
Display
Bakgrundsbelyst LCD
Inbyggd temperaturgivare
Typ NTC, mätområde 0...50°C,
mätnoggrannhet +/-0,5°C vid 15...30°C
Ingångar och utgångar
Se inkopplingsbilder och tabell nedan
Anslutningsplintar
Av hisstyp för kabelarea max 2,1 mm
Skyddsklass
IP20
Material hölje
Polycarbonat, PC
Vikt
110 g
Mått
95 x 95 x 28 mm
Närvaroknapp
ÖKA-knapp
MINSKA-knapp
Installation
Montera regulatorn på en plats med för rummet representativ tem-
peratur. Lämplig placering är ca 1,6 m över golvet, utan omgivande
hinder för luftcirkulation. Ta av ramen genom att trycka in låshaken i
nederkanten av kåpan med en skruvmejsel. Se figur 1.
Plocka därefter ur elektronikkassetten med hjälp av de fyra demon-
teringshålen genom att bända mejseln mot kanten på bottenplattan.
Se figur 2. OBS! Var försiktig så att du inte kommer åt elektroniken när du
sticker in mejseln i demonteringshålen.
Figur 1
Bottenplattan med anslutningskontakter har ett antal hålbilder. Välj pas-
sande hålbild (se figur 3) och skruva fast bottenplattan på vägg eller el-
dosa, så att pilarna i bottenplattan pekar upp. Dra inte skruvarna för hårt!
För utanpåliggande kablage anpassas bottenplattan enligt brottanvisnin-
gar i plasten.
2
10 11 12 13 14
20 21 22 23 24
UP
60
30 31 32 33
40 41 42 43
Figur 3. Bottenplatta med monteringsalternativ och plintarnas
placering (mått i mm)
RC-DO
Figur 2
UP
68
°C
30
AI1
G
10
31
UI1
G0
11
32
DI1
DO1
12
°C
33
DI2/CI
-
13
-
14
40
+C
GDO
20
41
AGnd
G0
21
42
-
-
22
43
-
UO1
23
UO2
24
Figur 4. Inkopplingsschema för RC-DO
30
AI1
G
10
31
UI1
G0
11
32
DI1
DO1
12
33
DI2/CI
-
13
-
14
40
+C
GDO
20
41
AGnd
G0
21
42
-
-
22
43
-
UO1
23
24
UO2
Figur 5. Alternativ inkoppling för plint 31, UI1, plint 33, DI2/CI, plint
23, UO1, och plint 24, UO2.
Följ tabell 1 nedan för inställning. (FI) i texten innebär fabriksinställt
värde.
Tabell 1. I/O anslutningsplintar
Plint
Beteck-
Funktion
ning
10
G
Matningsspänning 24 V AC
11
G0
Matningsspänning 0 V
12
DO1
För forcerad ventilation. 24 V AC utgång, max 0,5
A. 24 V AC ställdon ansluts mellan plint 12 och
plint 20, GDO.
13-14
Ingen funktion
24 V AC
G0
G
G
G0
Y
G
G0
Y
5
