de consigne par paliers de 0,5 °C, jusqu'à atteindre la limite de -3 °C.
Le changement du chauffage au refroidissement ou inversement,
s'effectue automatiquement en fonction du besoin.
Pour le choix des informations affichées pour les valeurs de consigne,
voir la liste des paramètre (nº 74).
Protection contre le gel
Indépendamment du mode de fonctionnement choisi, le régulateur
force le chauffage lorsque la température de la pièce descend en
dessous de 8 °C. Il revient ensuite automatiquement en mode normal
dès que la température repasse au dessus de 8 °C.
Détecteur de condensation
En cas de condensation, le refroidissement est bloqué. Le retour
au mode normal se fait automatiquement lorsque la condensation a
disparu.

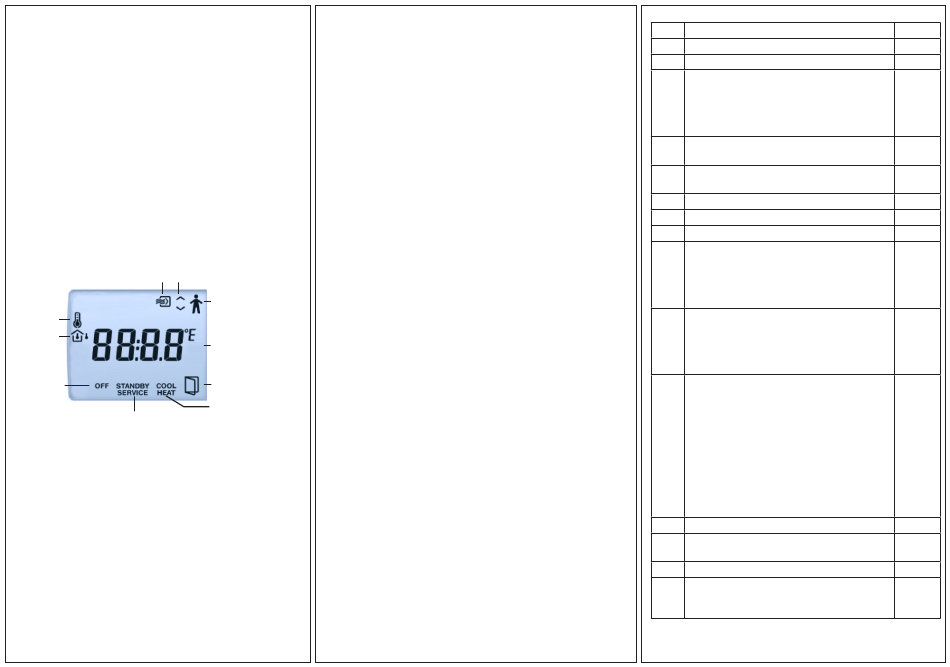

Gestion de l'affichage
Voyants d'indication
L'écran permet d'afficher les informations suivantes :
Ventilation forcée
Valeur modifiable
Valeur de
consigne
Temp. amb. /
Temp. ext.
OFF: Si
"Inoccupé" a
été configuré,
STANDBY: Indication du
l'écran affiche OFF
+ la température
mode Eco
ambiante actuelle.
SERVICE : Indication
Si "Arrêt" a été
du mode réglage des
configuré, l'écran
paramètres. Si SERVICE
n'affiche que OFF
clignote, cela indique que le
(cf. paramètre 46).
régulateur ne fonctionne pas
correctement.
Boutons
RC-DO est doté des boutons suivants :
•
Bouton de présence
Lorsque le bouton de présence est maintenu appuyé pendant
plus de 5 secondes, le régulateur se met à l'arrêt ( Arrêt / Inoc-
cupé), indépendamment du mode de fonctionnement en cours.
Il y a deux choix possibles pour la configuration de la mise à l'ar-
rêt : soit arrêter la régulation (Off), soit passer en mode inoccupé
(Unoccupied). Le réglage se fait via l'écran.
Le réglage par défaut est Inoccupé (Unoccupied).
Lorsque le régulateur est éteint ou en mode par défaut et que vous
appuyez brièvement sur le bouton de présence, le régulateur passe
en mode By-pass. Lorsque le régulateur est en mode By-pass et que
vous appuyez brièvement sur le bouton de présence, le régulateur
revient au mode de régulation par défaut.
N.B. :Après un certain temps passé en mode By-pass (paramètre
configurable, RU = 2 heures), le régulateur revient automatiquement
au mode de fonctionnement par défaut.
•
Bouton AUGMENTER
•
Bouton DIMINUER
Réglage des paramètres
Changer un paramètre
Pour choisir et changer la valeur d'un paramètre, il faut utiliser le menu
«Paramètres». Pour cela, appuyer simultanément sur les touches
AUGMENTER et DIMINUER pendant au moins 5 secondes puis appuyer
deux fois sur la touche AUGMENTER. «SERVICE» s'affiche en bas de
l'écran.
L'écran affiche alors le paramètre nº1. Vous pouvez faire défiler les para-
mètres à l'aide des boutons AUGMENTER et DIMINUER.
Appuyer sur le bouton de présence pour sélectionner le paramètre désiré.
Indication de la pré-
sence (mode Confort)
Le numéro du paramètre est remplacé par la valeur du paramètre. Pour
changer cette valeur, utiliser les boutons AUGMENTER et DIMINUER. Si
vous maintenez le bouton appuyé, les valeurs défilent automatiquement,
Température réelle dans
d'abord lentement puis de plus en plus vite.
la pièce, en °C avec une
décimale
Valider/ Annuler une modification
Pour valider la nouvelle valeur d'un paramètre, appuyer sur le bouton de
Fenêtre ouverte
présence, l'écran affiche de nouveau le numéro du paramètre. Pour revenir
à la valeur initiale, c.-à-d. la valeur avant le changement, appuyer simul-
COOL/HEAT :
tanément sur les boutons AUGMENTER et DIMINUER. L'ancienne valeur
Indique le mode de
s'affiche à l'écran.
régulation en cour
(respectivement
Revenir à l'affichage normal
refroidissement ou
Après un certain délai d'inactivité (environ 1 minute) le régulateur quitte le
chauffage).
mode réglage et revient à l'affichage normal. Vous pouvez aussi sortir du
mode «Réglage» en appuyant de nouveau simultanément sur les touches
AUGMENTER et DIMINUER.
Il est également possible de sortir de la liste des paramètres en utilisant le
paramètre EXIT situé en fin de liste. Pour accéder à EXIT, faire défiler les
paramètres jusqu'à ce que EXIT s'affiche où bien appuyer sur DIMINUER
à partir du paramètre nº 1. Lorsque EXIT est affiché, valider en appuyant
sur le bouton de présence. Appuyer sur AUGMENTER pour revenir au
paramètre 1, appuyer sur DIMINUER pour revenir au dernier paramètre
de la liste.
Numéro de paramètre
Les paramètres suivants peuvent être modifiés dans le menu «Paramè-
tres» :
RC-DO
Nº
Description
1
Valeur de consigne de chauffage
2
Valeur de consigne de refroidissement
3
Zone neutre en mode Eco (veille).
Valeur de consigne de chauff. = valeur de consi-
gne Chauff. par défaut - 3.
Valeur de consigne de refr. = valeur de consigne
Refr. par défaut + 3.
4
Valeur de consigne chauffage en mode Inoc-
cupé.
5
Valeur de consigne refroidissement en mode
Inoccupé.
6
Consigne protection contre le gel.
7
Bande proportionnelle du régulateur
8
Temps d'intégration du régulateur (en s).
9
Seuil de démarrage du refroidissement par la
fonction change-over. Si la température sur
l'entrée analogique de la fonction change-over
est inférieure à cette température, le régulateur
passe en mode refroidissement.
10
Seuil de démarrage du chauffage par la fonc-
tion change-over : si la température sur l'entrée
analogique de la fonction change-over est supé-
rieure à cette température, le régulateur passe
en mode chauffage.
11
Modes de régulation :
0=Chauffage,
1=Chauffage/Chauffage,
2=Chauffage ou refroidissement via change-
over,
3=Chauffage/Refroidissement,
4=Chauffage/Refroidissement avec contrôle VAV
et ventilation forcée,
5=Chauffage/Refroidissement avec contrôle VAV,
6=Refroidissement,
7=Refroidissement/Refroidissement.
12
Durée du mode By-pass
13
Retard à l'arrêt lorsque le régulateur passe du
mode Confort au mode Inoccupé.
14
Délai pour la mise en route du mode Confort.
15
Type de sonde raccordé à AI1 :
0 = Sonde interne,
1 = Sonde d'ambiance externe
RU
22 °C
24 °C
3 °C
15 °C
30 °C
8 °C
10 °C
300 s
18
22
3
120 min
10 min
0 min
0
11
