Nicht belegt: Weder Heizen noch Kühlen sind innerhalb des
einstellbaren Temperaturintervalls mit konfigurierbaren Min/Max-
Begrenzungen (WE Min = 15 °C, Max = 30 °C) aktiv. Dieser Modus wird
aktiviert, wenn die Präsenztaste länger als 5 Sekunden gedrückt wird.
Aus: Heizen und Kühlen sind nicht aktiv. Jedoch darf die Raum-
temperatur die eingestellte Mindesttemperatur (WE = 8 °C) nicht
unterschreiten. Dieser Modus wird bei offenem Fenster aktiviert (oder
wenn die Präsenztaste länger als 5 Sekunden gedrückt wird, sofern
das im Parametermenü zuvor konfiguriert wurde).
Voreingestellter Betriebsmodus
„Belegt" ist der voreingestellte Betriebsmodus. Dieser Modus kann im
Parametermenü, Parameter 45, auf Standby umgestellt werden.
Präsenzmelder
Um das Umschalten zwischen Standard-Betriebsmodus und Bypass
vor Ort zu steuern, wird ein Präsenzmelder angeschlossen.
Sollwert
Im Belegt-Modus arbeitet der Regler von einem Sollwert für Heizen
(WE = 22 °C) oder Kühlen (WE = 24 °C) aus, der mit den Tasten
ERHÖHEN oder SENKEN geändert werden kann.
Mit der ERHÖHEN-Taste wird der aktuelle Sollwert
0,5 °C mit jedem Drücken bis zur Höchstgrenze (+3 °C) erhöht. Mit
der SENKEN-Taste wird der aktuelle
Sollwertin Schritten von 0,5 °C
mit jedem Drücken bis zur Höchstgrenze (-3 °C) gesenkt.
Das Umschalten zwischen Heiz- und Kühlsollwert geschieht je nach
Heiz- und Kühlbedarf im Regler automatisch.
Auswahl Sollwert-Display, siehe Parameter 74.
Frostschutz
Unabhängig vom Betriebsmodus wird die Heizregelung zwangsein-
geschaltet, sobald die Raumtemperatur unter 8 °C (WS) fällt. Wenn
die Temperatur wieder über 8 °C liegt, wird automatisch zurück in den
Normalbetrieb geschaltet.
Kondensationsmelder
Bei Kondensation wird die Kühlregelung blockiert. Wenn keine
Kondensation mehr vorhanden ist, wird automatisch zurück in den
Normalbetrieb geschaltet.

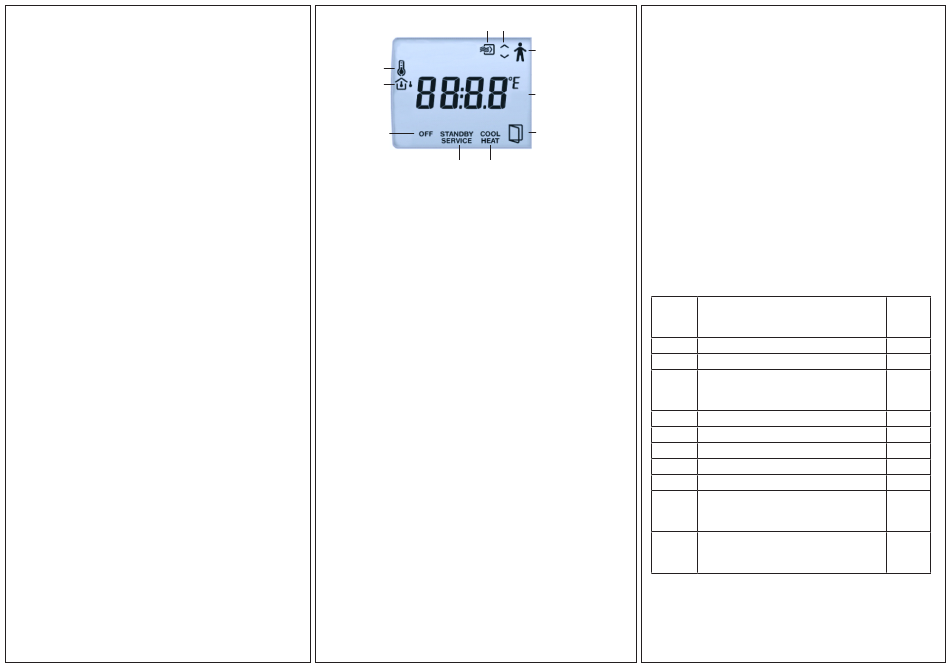

Benutzung des Displays
Anzeigen
Im Display erscheinen folgende Anzeigen:
Sollwert
Innen-/Außen-
temperatur
AUS: Nicht
belegt (zeigt
auch die
Temperatur)
oder Aus-
Anzeige
(nur AUS)
Tasten
Der RC-DO hat folgende Tasten:
•
Präsenztaste
in Schritten von
Wird die Präsenztaste hingegen länger als 5 Sekunden gedrückt,
schaltet der Regler unabhängig vom aktuellen Betriebsmodus in den
Betriebsmodus Aus/Nicht belegt um. Welcher Betriebsmodus beim
Ausschalten aktiviert werden soll, Aus oder Nicht belegt, kann über
das Display konfiguriert werden. Die Werkseinstellung ist, dass Nicht
belegt aktiviert ist.
Wenn die Präsenztaste kürzer als 5 Sekunden gedrückt wird,
während der Regler ausgeschaltet oder im Standard-Betriebsmodus
ist, schaltet der Regler in den Betriebsmodus Bypass um. Wenn die
Präsenztaste kürzer als 5 Sekunden gedrückt wird, während der
Regler im Bypass-Modus ist, schaltet er in den Standard-Betriebs-
modus zurück. Der Zeitraum, den der Regler sonst vor Umschalten
im Bypass-Modus bleibt, kann eingestellt werden (WE = 2 Stunden).
•
ERHÖHEN-Taste
•
SENKEN-Taste
Parameter einstellen
Parameter ändern
Im Parametermenü können verschiedene Parameter eingestellt werden.
Die Parameterliste wird aufgerufen, indem die ERHÖHEN- und SENKEN-
TASTE ca. 5 Sekunden lang und danach zweimal die ERHÖHEN-Taste
gedrückt wird, bis SERVICE im Display erscheint.
Im Display erscheint zuerst nur Parameternummer 1. Mithilfe der ERHÖHEN-
und SENKEN-Tasten kann zwischen den Parametern geblättert werden.
Wenn der gewünschte Parameter erscheint, Präsenztaste zum Auswählen
drücken. Anstatt der Parameter-Nummer erscheint die gegenwärtige Ein-
stellung (Wert). Der Wert kann mit den ERHÖHEN- und SENKEN-Tasten
Zwangslüftung
Veränderbarer Wert
Präsenzanzeige
Aktuelle Raum-
temperatur in °C mit
einer Kommastelle
Offenes Fenster
STANDBY: Stand-
KÜHL./HEIZ.: Zeigt an, ob der
by-Anzeige
Regler gemäß dem Heiz- oder
Kühlsollwert regelt
SERVICE: Para-
meter einstellen
RC-DO
geändert werden. Wenn eine der Tasten gedrückt gehalten wird, wird
der Wert nach und nach erhöht oder gesenkt, zuerst langsam, und
danach in 3er- und 4er-Schritten alle 2 bis 3 Sekunden.
Bestätigen/Rückstellen
Drücken Sie erneut die Präsenztaste, um einen Parameter zu bestäti-
gen und zu speichern. Im Display wird wieder die Parameternummer
angezeigt. Drücken Sie die ERHÖHEN und SENKEN-Taste kurz
gleichzeitig, um zum Ausgangswert zurückzukommen, d.h. der Wert,
bevor er geändert wurde. Der Ausgangswert wird wieder im Display
angezeigt.
Rückkehr zum normalen Display
Wenn ein Menü aufgerufen wurde, erscheint die normale Displayanzeige
automatisch wieder nach ca. einer Minute oder bei gleichzeitigem Drücken
der ERHÖHEN- und SENKEN-Taste.
Am Ende der Liste, nach dem letzten Parameter, steht „Exit". Die
Para meterliste kann ebenfalls verlassen werden, indem die Präsenz-
taste bei „Exit" gedrückt wird. Durch Drücken der ERHÖHEN- Taste
wird zum ersten, und mit der SENKEN-Taste zum letzten Parameter
geblättert.
Parameternummer
Folgende Parameter können im Parametermenü geändert werden:
Para-
Beschreibung
meter-
nummer
1
Basissollwert Heizen
2
Basissollwert Kühlen
3
Neutrale Zone bei Standby.
SW Heizen = Basis-SW Heizen - 3.
SW Kühlen = Basis-SW Kühlen + 3.
4
Sollwert Heizen bei Nicht belegt
5
Sollwert Kühlen bei Nicht belegt
6
Sollwert Frostschutz
7
P-Band für Raumregler
8
I-Zeit (s) für Raumregler
9
Liegt die Temperatur am analogen Um-
schalteingang unterhalb dieser Temperatur,
wird die Regelung Kühlen aktiviert
10
Liegt die Temperatur am analogen Um-
schalteingang über dieser Temperatur, wird
die Regelung Heizen aktiviert
WE
22 °C
24 °C
3 °C
15 °C
30 °C
8 °C
10 °C
300 s
18
22
15
