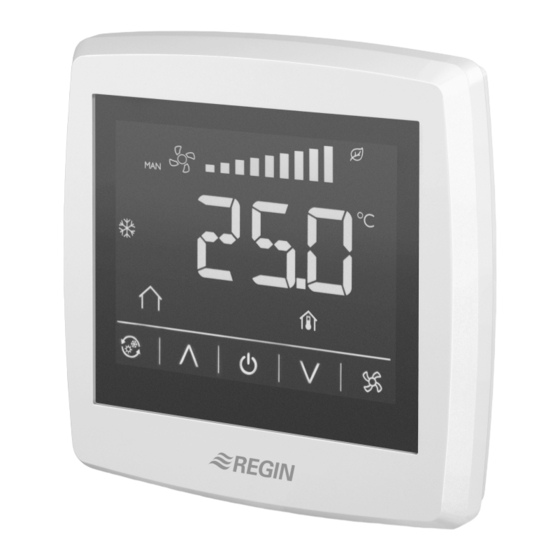

- Seite 1 WE TAKE BUILDING AUTOMATION PERSONALLY BENUTZERHANDBUCH RCFD-230C...
-
Seite 2: Haftungsausschluss
DANKE, DASS SIE SICH FÜR REGIN ENTSCHIEDEN HABEN! Seit der Gründung des Regin Konzerns in 1947 beschäftigen wir uns mit der Entwicklung und dem Vertrieb von Produkten, die ein optimales Raumklima in jeglicher Art von Gebäude ermöglichen. Heute gehören wir zu den wichtigen Lieferanten mit einem der umfangreichsten Produktsortimente im Bereich der Gebäudeautomation. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einleitung .............................5 2 Reglerfunktionen..........................6 Regelmodi ..........................6 2.1.1 4-Rohr-System ......................6 2.1.2 2-Rohr-System ......................6 2.1.3 Regelmodus-Einstellungen..................6 Funktionsweise der Regelung ....................7 2.2.1 Heizung und Kühlung ....................7 2.2.2 Einstellungen Heiz-/Kühlfunktion................8 Change-Over........................8 2.3.1 Allgemein ......................8 2.3.2 Change-over Erkennung ..................9 2.3.3 Change-Over über das Display................9 2.3.4 Change-Over Einstellungen ..................9 Ventilatorregelung ......................10... - Seite 4 Inhaltsverzeichnis Coils-Register ........................26 Eingangsregister ........................27 Holding Register .......................28...
-
Seite 5: Einleitung
Informationen bezüglich der Schnittstellen, der Verdrahtung, der Montage, der Wartung und des Service, etc. Im Handbuch vorkommende speziele Textformate: H H i i n n w w e e i i s s ! ! Diese Box und das Symbol werden verwendet, um hilfreiche Tips und Tricks anzuzeigen. RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 6: Reglerfunktionen
Bild 2-1 Das 2-Rohr-System 2.1.3 Regelmodus-Einstellungen Parameter Beschreibung Regelmodus 0 = System mit 2 Rohren 1 = System mit 4 Rohren Modbus-Register Modbus-Wert Beschreibung Holding Register Regelmodus 0 = System mit 2 Rohren 1 = System mit 4 Rohren RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 7: Funktionsweise Der Regelung
Die Kühlfunktion ist aktiv, wenn die Raumtemperatur höher ist als SPcalc plus einer definierten Temperaturspanne (deltaT). Der Kühl-Ausgang wird geschlossen, wenn die Temperatur den Sollwert erreicht. SieheBild 2-3. Output, cooling deltaT Temp. calc Bild 2-3 Kühlfunktion RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 8: Einstellungen Heiz-/Kühlfunktion
Temperaturfühler an AITemp oder durch schalten am DI eingestellt werden. In Abhängigkeit vom Change-Over-Status wird im Display das Heiz- oder Kühlsymbol angezeigt (Heizen oder Kühlen) Bild 2-4 Das Heizsymbol im Display für Change-Over-Status, Heizen Bild 2-5 Das Kühlsymbol im Display für Change-Over-Status, Kühlen RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 9: Change-Over Erkennung
4 = Change-Over-Fühler DI1 Normal offen (NO) / normal geschlossen (NC) 0 = NO 1 = NC An AI1 angeschlossenen Fühler 0 = Kein Fühler angeschlossen (Interner NTC-Fühler wird verwendet) 1 = Raumtemperaturfühler 2 = Change-Over-Temperaturfühler RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 10: Ventilatorregelung
Das Ventilator-Symbol im oberen Teil des Displays dreht sich, wenn der Ventilator eingeschaltet ist (automatisch oder manuell) und steht, wenn der Ventilator steht. Das Symbol "Man" leuchtet auf, solange sich der Ventilator im Status Manuell Stufe 0 ... Manuell Stufe 3 befindet. Ansonsten ist es nicht sichtbar. RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 11: Schimmelschutzfunktion
Minimale Ventilatorstufe Der Ventilator läuft mindestens auf Stufe 1, außer im AUS-Modus 0 = Nicht aktiv 1 = Aktiv Coils-Register Schimmelschutzfunktion 0 = Nicht aktiv 1 = Aktiv Diskrete Register 0 = Ventilatorstufe 1 ist nicht aktiv 1 = Ventilatorstufe 1 ist aktiv RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 12: Stellantriebregelung
H H i i n n w w e e i i s s ! ! Daher ist der berechnete Sollwert anders, wenn der Regler im Belegt-Modus ist, als wenn er im Standby-Modus ist. Siehe Kapitel 2.2.1für weitere Informationen zu dieser Funktion. RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 13: Aus
Standby-Modus zu wechseln. Das Umschalten zwischen Belegt und Standby kann ebenfalls mit Hilfe der "Belegt"-Taste oder über die Kommunikationsschnittstelle erfolgen. Der Thermostat arbeitet mit dem berechneten Sollwert für den Belegt-Modus (Siehe Kapitel 2.2.1) Im Belegt-Modus wird das "Belegt"-Segment im Display angezeigt. RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 14: Flussdiagramm Für Die Regelmodi
3 = Nicht verwendet 4 = Belegt (Komfort) Holding Register Einstellung des momentanen Reglemodus über die Fernbedienung 0 = AUS 1 = Nicht verwendet 2 = Standby 3 = Nicht verwendet 4 = Belegt (Komfort) 5 = Keine Fernsteuerung RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 15: Präsenzerkennung
Ausschaltverzögerung für DI in Minuten Holding Register Fühler/Melder ist angeschlossen an DI1 0 = Kein Fühler angeschlossen 1-2 = Nicht verwendet 3 = Präsenzmelder 4 = Change-Over-Fühler Coils-Register DI1 Normal offen (NO) / normal geschlossen (NC) RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 16: Display Layout
(Sollwert) über das Display einstellt. Dieser Modus wird aktiv, sobald der Benutzer eine der Pfeiltasten im Aktiv-Modus drückt. In diesem Modus können 2 verschiedene Werte gewählt werden, die angezeigt werden: Der berechnete Sollwert (SP ✓ calc RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 17: Anzeigemodus, Einstellungen
Intensität oder Helligkeit des Displays im inaktiven-Modus 3.3 Tasten Symbol Beschreibung Change-Over-Taste Dies ist eine Kombination aus zwei Segmenten, dem äußeren Pfeil und der inneren Sonne/Schneeflocke. Diese 2 Segmente werden individuell kontrolliert. Pfeil nach oben / Erhöhen-Taste Ein/Aus-Taste RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 18: Segmente
Die Person und das Haus sind zwei separate Segmente und können individuell verwendet werden. Keine Präsenz Wird in Kombination mit dem Segment "Belegt" verwendet. Zeigt, dass der Regler im Kühl-Modus ist. Zeigt, dass der Regler im Heiz-Modus ist. RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 19: Hardware
Hardware Hardware 4.1 Abmessungen cc 60 50,5 4.2 Anschlussbild Bild 4-1 4-Rohr-System Bild 4-2 2-Rohr-System RCFD-230C Benutzerhandbuch, Rev. A... - Seite 20 230 V AC Relais 5 GND (Für DI) Digitaler Eingang für Präsenzmelder, Hotel Key Card etc. Temperatur Analoger Eingang für externen PT1000-Fühler, Change-Over Agnd für Klemme Temperatur Serielle Kommunikationsschnittstelle, Com N Serielle Kommunikationsschnittstelle, Com A Serielle Kommunikationsschnittstelle, Com B RCFD-230C Benutzerhandbuch, Rev. A...
-
Seite 21: Anhang A Technische Daten
Abmessungen, außen (B x H x T) 95 x 95 x 50.5 mm Gewicht (mit Verpackung) 0,24 kg Material, Gehäuse und Sockel Polycarbonat, PC Material, feuerbeständig UL 94 V-0 Material, Gehäuse und Sockel Signal Weiß RAL 9003 RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 22: Anhang B Parameterliste
0 = System mit 2 Rohren 1 = System mit 4 Rohren Change-Over-Modus: 0 = Manuelle Einstellung über das Display 1 = Manuell Heizen 2 = Manuell Kühlen 3 = Automatisch über analogen oder digitalen Eingang RCFD-230C Benutzerhandbuch, Rev. A... - Seite 23 Nicht verwendet Heizventil Blockierschutz, Stunde 0...23 Kühlventil Blockierschutz, Stunde 0...23 Heizventilansteuerung 0 = Manuell Aus 1 = Manuell Ein 2 = Auto Kühlventilansteuerung 0 = Manuell Aus 1 = Manuell Ein 2 = Auto Nicht verwendet RCFD-230C Benutzerhandbuch, Rev. A...
- Seite 24 1 = 8O1 2 = 8E1 3 = 8N1 MODbus character timeout (ms) 2 ms 1000 Timeout sollte min 1,5 pro Zeichen sein, d.h. mindes- tens 2 ms. (@9600 baud) MODbus-Antwortverzögerung (ms) 5 ms 1000 Versionsabhängigkeit - Versionsnummer RCFD-230C Benutzerhandbuch, Rev. A...
-
Seite 25: Anhang C Modbus-Variablenliste
Präsenzerkennung 0 = Präsenz nicht erkannt 1 = Präsenz erkannt Aktiv, falls der Präsenzmelder an DI1 angeschlossen ist. Change-Over Heizung/Kühlung 0 = Change-Over Heizen 1 = Change-Over Kühlen Aktiv, falls der Präsenzmelder an DI1 angeschlossen ist. RCFD-230C Benutzerhandbuch, Rev. A... - Seite 26 1 = Aktiv Nicht verwendet NC/NO für Klemme DI 0 = NO 1 = NC 11-14 Nicht verwendet NC/NO für Klemme Heat 0 = NO 1 = NC NC/NO für Klemme Cool 0 = NO 1 = NC RCFD-230C Benutzerhandbuch, Rev. A...
-
Seite 27: Eingangsregister
Wert eines analogen Eingangs nachdem er gefiltert und skaliert wurde. Zeigt NaN! falls kein Fühler angeschlossen ist. Nicht verwendet Berechneter Sollwert Der Sollwert für den Regler (SP ), berechnet vom Basis-Sollwert, der Sollwertan- calc passung und der Hysterese. 30-32 Nicht verwendet RCFD-230C Benutzerhandbuch, Rev. A... -
Seite 28: Holding Register
2 = Auto (Ausgang wird durch die Heizanforderung geregelt) Manuelle oder Automatische Regelung des Ausgangs für das Kühlventil (Klemme Cool) 0 = Manuell Aus 1 = Manuell Ein 2 = Auto (Ausgang wird durch die Kühlanforderung geregelt) 32-33 Nicht verwendet RCFD-230C Benutzerhandbuch, Rev. A... - Seite 29 0 = Zeige den berechneten Sollwert (SP calc 1 = Zeige die momentane vom Benutzer gewählte Sollwertan- passung (SP Intensität oder Helligkeit des Displays im Aktiven oder Sollwert- Modus Intensität oder Helligkeit des Displays im inaktiven-Modus RCFD-230C Benutzerhandbuch, Rev. A...
- Seite 30 Timeout sollte min 1,5 pro Zeichen sein, d.h. mindestens 2 ms. (Gerät: (@9600 baud) 4ms) Timeout sollte min 3,5 pro Zeichen sein, d.h. mindestens 5 ms. (@9600 baud) 0 = 4800 bps 1 = 9600 bps 2 = 19200 bps 3 = 38400 bps RCFD-230C Benutzerhandbuch, Rev. A...
