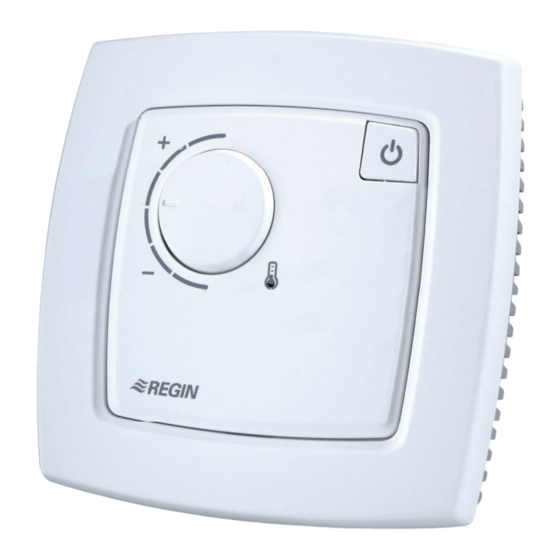

Regin RC-C3O Bedienungsanleitung

Vorprogrammierter raumregler mit kommunikation und stoßlüftung
Vorschau ausblenden Andere Handbücher für RC-C3O:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
RC-C3O ist ein vorprogrammierter Einzelraumregler
aus der Regio Midi Reihe, vorgesehen für die Heizung
und Kühlung in einer Zonenregelung.
Anwendung
Die Regio Regler eignen sich für Gebäude, in denen
optimaler Komfort bereit gestellt, aber gleichzeitig
Energie gespart werden soll, wie z. B. in Büroräumen,
Schulen, Einkaufszentren, Flughäfen, Hotels,
Krankenhäusern usw.
Funktion
RC-C3O ist ein Raumregler der Regio Reihe. Für die
Einbindung in Systeme verfügt er über integrierte
Kommunikation über RS485 (Modbus oder EXOline)
HAUPTSITZ SCHWEDEN
Telefon: +46 31 720 02 00
Web: www.regincontrols.com
E-Mail: info@regin.se
RC-C3O
Vorprogrammierter Raumregler mit
Kommunikation und Stoßlüftung
✓
Kommunikation über RS485 (Modbus oder
EXOline)
✓
Schnelle und einfache Konfiguration durch Appli-
cation Tool
✓
Einfache Installation
✓
Zweipunkt oder 0...10 V Stellsignal
✓
Eingang für Präsenzmelder, Fensterkontakt,
Kondensationsdetektor und Change-Over-
Funktion
✓
Zulufttemperaturbegrenzung
Fühler
Der Regler hat einen eingebauten Raumtemperaturfühler.
Es kann aber auch ein externer PT1000-Fühler
angeschlossen werden.
Stellantriebe
RC-C3O kann 0...10 V DC Ventilstellantriebe und/oder
24 V AC thermische Stellantriebe oder Zweipunkt-
Klappenstellantriebe mit Federrückführung steuern.
Flexible Kommunikation
RC-C3O kann über RS485 (EXOline oder Modbus) an
ein zentrales SCADA System angeschlossen werden. Die
RC-C3O
— 1 (8) —
Rev. A

Werbung

loading

Verwandte Anleitungen für Regin RC-C3O

Inhaltszusammenfassung für Regin RC-C3O

  • Seite 1 RC-C3O kann 0...10 V DC Ventilstellantriebe und/oder Funktion 24 V AC thermische Stellantriebe oder Zweipunkt- RC-C3O ist ein Raumregler der Regio Reihe. Für die Klappenstellantriebe mit Federrückführung steuern. Einbindung in Systeme verfügt er über integrierte Kommunikation über RS485 (Modbus oder EXOline) Flexible Kommunikation RC-C3O kann über RS485 (EXOline oder Modbus) an...
  • Seite 2 Regler nach einer einstellbaren Zeit Regelmodi (WE=2 Stunden) automatisch wieder auf den voreingestellten Modus um (Belegt oder Stand-by). Wird RC-C3O kann für verschiedene Regelmodi/ ein Präsenzmelder verwendet, schaltet der Regler nach 10 Regelsequenzen konfiguriert werden: Minuten Abwesenheit automatisch in den voreingestellten Betriebsmodus um.
  • Seite 3 Umschalten zwischen Heiz- und Kühlsollwert geschieht je nach Heiz- und Kühlbedarf automatisch im Regler. Eingebaute Sicherheitsfunktionen RC-C3O hat einen Eingang für einen Kondensationsdetektor, um Kondensation vorzubeugen. Wenn Kondensat (Feuchte) entdeckt wird, dann wird der Kältekreis gestoppt. Die Regler verfügen ebenfalls über eine Frostschutzfunktion.
  • Seite 4 Ventilator mit der Geschwindigkeit, die durch das Regelsignal vorgegeben ist. Konfiguration und Überwachung mit Application Tool RC-C3O ist bei der Auslieferung vorprogrammiert, kann aber mittels des Application Tool konfiguriert werden. HAUPTSITZ SCHWEDEN RC-C3O Telefon: +46 31 720 02 00 Web: www.regincontrols.com...
  • Seite 5 Geeignete Regin-Fühler: TG-R5/PT1000, TG-UH3/PT1000 und TG-A1/PT1000 oder Zulufttemperatur- Begrenzungsfühler Change-Over alt. potenzialfreier PT1000-Fühler, 0...100°C. Geeigneter Regin Fühler: TG-A1/PT1000 Kontakt Präsenzmelder Potenzialfreier Schließerkontakt. Geeigneter Präsenzmelder: IR24-P von Regin. Kondensationsfühler oder Regins Kondensationsdetektor KG-A/1 bzw. potenzialfreier Kontakt Fensterkontakt Ausgänge Ventilantrieb, thermischer Stell- 2 Ausgänge...
  • Seite 6 UO1 führt (längere Impulse). Diese Einstellung wird für UO1 bei Anschluss eines thermischen Stellantriebs der Reihe Regin RTAM100-24 oder RTAM125-24 (NG) verwendet. Im Falle einer Spannungsunterbrechung schließt das Ventil. Die Einstellung NO bedeutet, dass ein steigendes Stellsignal zu einem sinkenden Ausgangssignal an UO1 führt (kürzere Impulse).
  • Seite 7 Eingang für Regins Kondensationsdetektor KG-A/1 oder Fensterkontakt 24 V DC Ausgang, gemeinsam für DI und UI AGnd Analoge Masse RS485-Kommunikation A RS485-Kommunikation B HAUPTSITZ SCHWEDEN RC-C3O Telefon: +46 31 720 02 00 Web: www.regincontrols.com — 7 (8) — E-Mail: info@regin.se...
  • Seite 8 RS485 Scada RC-C... EX8282 RS485 Presence Window detector RC-C... EX8282 switch SCADA EC fan Dokumentation Die gesamte Dokumentation kann unter www.regincontrols.com heruntergeladen werden. HAUPTSITZ SCHWEDEN RC-C3O Telefon: +46 31 720 02 00 Web: www.regincontrols.com — 8 (8) — E-Mail: info@regin.se...
