RRT025A
132
88
40
!
VIKTIGT: Läs denna instruktion
innan produkten monteras och
ansluts.
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Elektromekanisk fan-coil termostat
med värme/kyla omkopplare
samt omkopplare för fläktstyrning

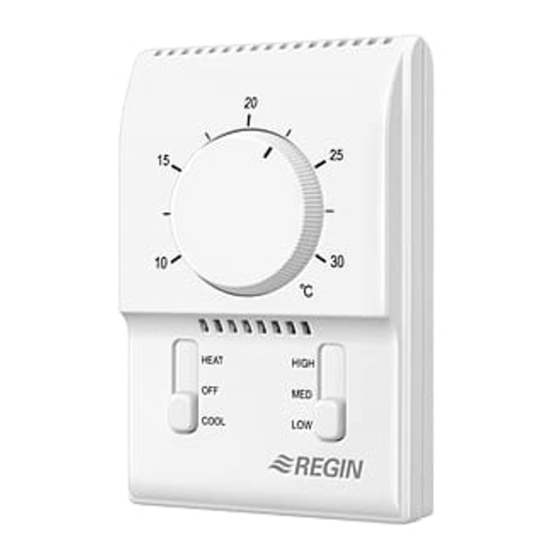

RRT025A är en elektromekanisk rumstermostat för väggmontage.
Den har omkopplare för val av värme- eller kylfunktion. Den har
också en treläges omkopplare för fläkthastighet.
Den är avsedd för drift med termoställdon, magnetventil eller ställ-
don med fjäderretur.
Den är avsedd för montage på eldosa.
Tekniska data
Fläktkontakt
10 (3) A 250 V AC. Totallast, ställdon + fläkt
Termostat
1 A 250 V AC
Börvärde
10...30°C
Kopplingsdifferens
0.6 K
Kapslingsklass
IP30
Installation
Lossa lockskruven på höljets övre gavel. Tag av locket genom att
dra det utåt i övre änden.
Montera RRT025A på lämplig plats med god luftcirkulation.
Fästhålen har c:c mått 60 mm för att passa på väggdosa.
Inkoppling

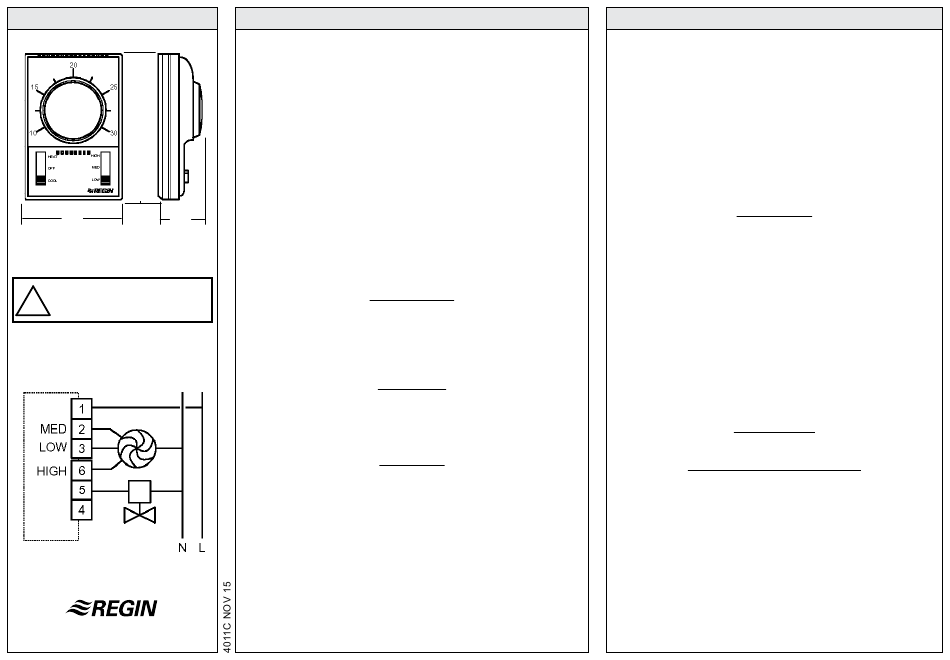

Koppla in i enlighet med vidstående kopplingsschema.
OBS RRT025A kan inte användas för samtidig styrning av både
värme och kyla utan antingen värme eller kyla beroende på
värme-/kyla-omkopplarens läge.
Plint 1
250 V AC in, värme/kyla samt fläktmanöver
Plint 2
Fläkt, mellanfart
Plint 3
Fläkt, lågfart
Plint 4
Används ej
Plint 5
Värme/Kyla utgång
Plint 6
Fläkt, högfart
OBS: Fläkten måste vara av typ med tre separata lindningar för
helfart, mellanfart och lågfart.
INSTRUKTION
Omkopplare
HEAT/OFF/COOL Värme/kyla-omkopplare.
I läge HEAT (värme) aktiveras utgång på plint 5 när temperatu-
ren faller under inställt börvärde.
I läge COOL (kyla) aktiveras utgång på plint 5 när temperaturen
stiger över inställt börvärde.
I läge OFF bryts spänningen till både termostatfunktionen och
fläktstyrningen.
HIGH/MED/LOW Fläkthastighetsomkopplare
I läge HIGH är utgången på plint 6 aktiverad.
I läge MED är utgången på plint 2 aktiverad.
I läge LOW är utgången på plint 3 aktiverad.
OBS: Fläkten måste vara av typ med tre separata lindningar för
helfart, mellanfart och lågfart.
Teknisk hjälp
Hjälp och råd på telefon: 031 - 720 02 30
LVD, lågspänningsdirektivet
Produkten uppfyller kraven för gällande Europeiska LVD stan-
dard EN 60730-2-9:2002 och är CE-märkt.
