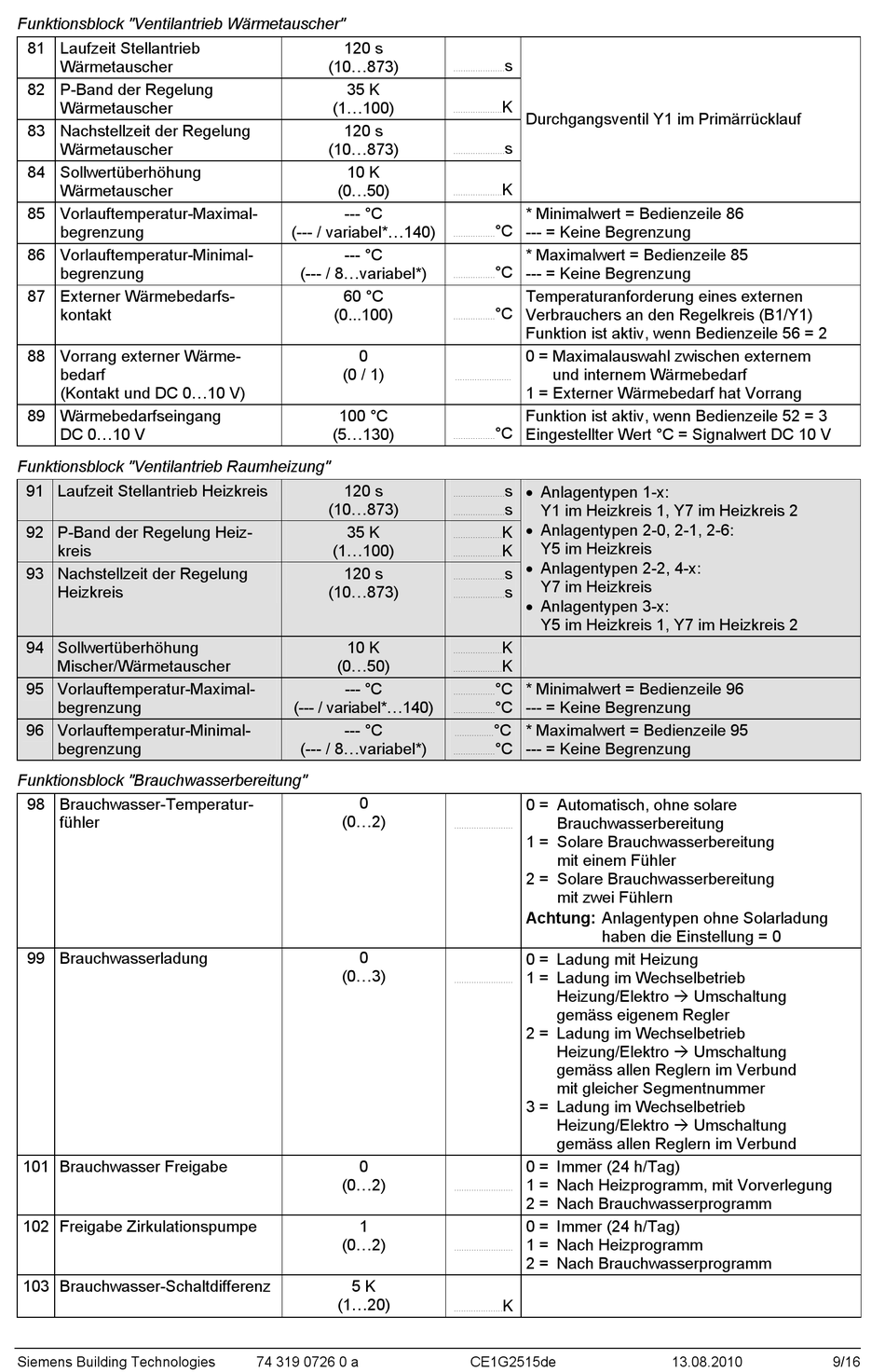

Siemens RVD260 Installationsanleitung Seite 9

Funktionsblock "Ventilantrieb Wärmetauscher"
81 Laufzeit Stellantrieb
Wärmetauscher
82 P-Band der Regelung
Wärmetauscher
83 Nachstellzeit der Regelung
Wärmetauscher
84 Sollwertüberhöhung
Wärmetauscher
85 Vorlauftemperatur-Maximal-
begrenzung
86 Vorlauftemperatur-Minimal-
begrenzung
87 Externer Wärmebedarfs-
kontakt
88 Vorrang externer Wärme-
bedarf
(Kontakt und DC 0...10 V)
89 Wärmebedarfseingang
DC 0...10 V
Funktionsblock "Ventilantrieb Raumheizung"
91 Laufzeit Stellantrieb Heizkreis
92 P-Band der Regelung Heiz-
kreis
93 Nachstellzeit der Regelung
Heizkreis
94 Sollwertüberhöhung
Mischer/Wärmetauscher
95 Vorlauftemperatur-Maximal-
begrenzung
96 Vorlauftemperatur-Minimal-
begrenzung
Funktionsblock "Brauchwasserbereitung"
98 Brauchwasser-Temperatur-
fühler
99 Brauchwasserladung
101 Brauchwasser Freigabe
102 Freigabe Zirkulationspumpe
103 Brauchwasser-Schaltdifferenz
Siemens Building Technologies
120 s
(10...873)
35 K
(1...100)
120 s
(10...873)
10 K
(0...50)
--- °C
(--- / variabel*...140)
--- °C
(--- / 8...variabel*)
60 °C
(0...100)
0
(0 / 1)
100 °C
(5...130)
120 s
(10...873)
35 K
(1...100)
120 s
(10...873)
10 K
(0...50)
--- °C
(--- / variabel*...140)
--- °C
(--- / 8...variabel*)
0
(0...2)
0
(0...3)
0
(0...2)
1
(0...2)
5 K
(1...20)
74 319 0726 0 a
s
.....................
K
....................
Durchgangsventil Y1 im Primärrücklauf
s
.....................
K
....................
* Minimalwert = Bedienzeile 86
°C
--- = Keine Begrenzung
.................
* Maximalwert = Bedienzeile 85
°C
--- = Keine Begrenzung
.................
Temperaturanforderung eines externen
°C
Verbrauchers an den Regelkreis (B1/Y1)
.................
Funktion ist aktiv, wenn Bedienzeile 56 = 2
0 = Maximalauswahl zwischen externem
und internem Wärmebedarf
.......................
1 = Externer Wärmebedarf hat Vorrang
Funktion ist aktiv, wenn Bedienzeile 52 = 3
°C
Eingestellter Wert °C = Signalwert DC 10 V
.................
s
• Anlagentypen 1-x:
.....................
s
Y1 im Heizkreis 1, Y7 im Heizkreis 2
.....................
• Anlagentypen 2-0, 2-1, 2-6:
K
....................
Y5 im Heizkreis
K
....................
• Anlagentypen 2-2, 4-x:
s
.....................
Y7 im Heizkreis
s
.....................
• Anlagentypen 3-x:
Y5 im Heizkreis 1, Y7 im Heizkreis 2
K
....................
K
....................
°C * Minimalwert = Bedienzeile 96
.................
°C --- = Keine Begrenzung
.................
°C * Maximalwert = Bedienzeile 95
................
°C --- = Keine Begrenzung
.................
0 = Automatisch, ohne solare
Brauchwasserbereitung
........................
1 = Solare Brauchwasserbereitung
mit einem Fühler
2 = Solare Brauchwasserbereitung
mit zwei Fühlern
Achtung: Anlagentypen ohne Solarladung
haben die Einstellung = 0
0 = Ladung mit Heizung
1 = Ladung im Wechselbetrieb
........................
Heizung/Elektro  Umschaltung
gemäss eigenem Regler
2 = Ladung im Wechselbetrieb
Heizung/Elektro  Umschaltung
gemäss allen Reglern im Verbund
mit gleicher Segmentnummer
3 = Ladung im Wechselbetrieb
Heizung/Elektro  Umschaltung
gemäss allen Reglern im Verbund
0 = Immer (24 h/Tag)
1 = Nach Heizprogramm, mit Vorverlegung
........................
2 = Nach Brauchwasserprogramm
0 = Immer (24 h/Tag)
1 = Nach Heizprogramm
........................
2 = Nach Brauchwasserprogramm
K
....................
